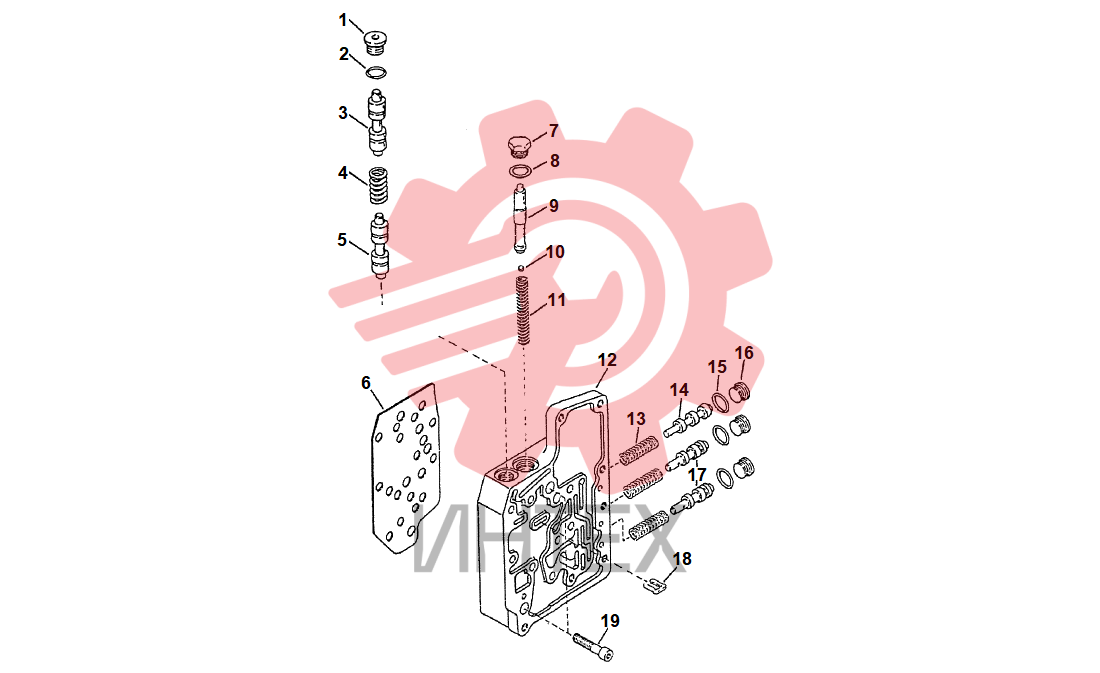

86. Корпус распределителя

86. Корпус распределителя

86. Корпус распределителя

4 2C246016

  • 2C246016 - Spring
  • Кол-во: 1

5 2C246015

  • 2C246015 - Valve spool
  • Кол-во: 1

5 2C246015

  • 2C246015 - Valve spool
  • Кол-во: 1

6 2C248461

  • 2C248461 - Gasket
  • Кол-во: 1

7 2C47K7

  • 2C47K7 - Cap
  • Кол-во: 1

8 2C91F7

  • 2C91F7 - Gasket
  • Кол-во: 1

9 2C244038

  • 2C244038 - Valve spool
  • Кол-во: 1

10 2C239243

  • 2C239243 - Cap
  • Кол-во: 1

11 2C234181

  • 2C234181 - Spring
  • Кол-во: 1

12 2C246147

  • 2C246147 - Valve
  • Кол-во: 1

13 2C240381

  • 2C240381 - Spring
  • Кол-во: 3

14 2C244037

  • 2C244037 - Valve spool
  • Кол-во: 1

15 2C91F6

  • 2C91F6 - Gasket
  • Кол-во: 1

15 2C91F6

  • 2C91F6 - Gasket
  • Кол-во: 3

16 2C47K6

  • 2C47K6 - Cap
  • Кол-во: 1

16 2C47K6

  • 2C47K6 - Cap
  • Кол-во: 3

17 2C244036

  • 2C244036 - Valve spool
  • Кол-во: 2

18 2C234170

  • 2C234170 - Element
  • Кол-во: 1

19 2C73G628

  • 2C73G628 - Screw
  • Кол-во: 2
