Ричстакер CS 45 KC
/

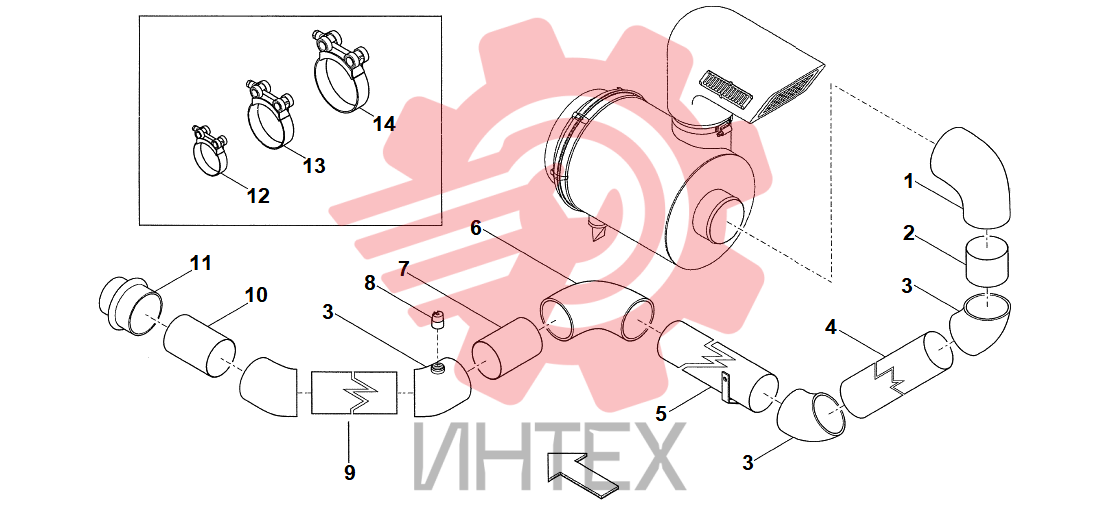

66. Мотор подачи воздуха

66. Мотор подачи воздуха

66. Мотор подачи воздуха

1 7DP143895

  • 7DP143895 - Pipe coupling 90°
  • Кол-во: 1

2 25621650003

  • 25621650003 - Induction pipe
  • Кол-во: 1

3 7DP109021

  • 7DP109021 - Pipe coupling 45°
  • Кол-во: 3

4 25621650004

  • 25621650004 - Induction pipe
  • Кол-во: 1

5 25621650005

  • 25621650005 - Induction pipe
  • Кол-во: 1

6 2708737001

  • 2708737001 - Pipe coupling 90°
  • Кол-во: 1

7 25621650006

  • 25621650006 - Induction pipe
  • Кол-во: 1

8 29845719

  • 29845719 - Clogged gauge
  • Кол-во: 1

9 25621650016

  • 25621650016 - Induction pipe
  • Кол-во: 1

10 25621650008

  • 25621650008 - Induction pipe
  • Кол-во: 1

11 7DP101293

  • 7DP101293 - Reduction
  • Кол-во: 1

12 29001780003

  • 29001780003 - Clamp
  • Кол-во: 1

13 29001780006

  • 29001780006 - Clamp
  • Кол-во: 12

14 29001780005

  • 29001780005 - Clamp
  • Кол-во: 1
