Экскаватор гусеничный CLG922LC 10F0020
/

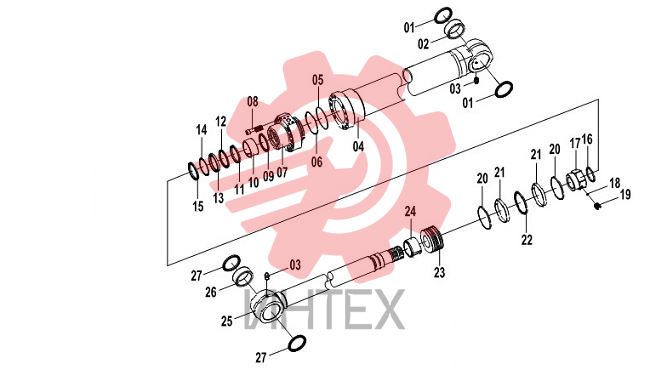

Цилиндр ковшовый 10C0248 000

Цилиндр ковшовый 10C0248 000

Цилиндр ковшовый 10C0248 000

0 88A0906

  • 88A0906 - SEAL KIT
  • Кол-во: 1

1 13B0813

  • 13B0813 - RING
  • WIPER
  • Кол-во: 2

2 55A3423

  • 55A3423 - BUSHING
  • PIN
  • Кол-во: 1

3 10B0014

  • 10B0014 - GREASE FITTING
  • Кол-во: 2

4 13D0583

  • 13D0583 - TUBE SUBASSY
  • Кол-во: 1

5 80A0434

  • 80A0434 - O-shaped sealing ring
  • Кол-во: 1

6 07B0429

  • 07B0429 - BACKUP RING
  • Кол-во: 1

7 53A1131

  • 53A1131 - HEAD
  • CYL.
  • Кол-во: 1

8 04B0717

  • 04B0717 - HEX SCREW
  • Кол-во: 12

9 07B0192

  • 07B0192 - SNAP RING
  • Кол-во: 1

10 55A1338

  • 55A1338 - SLIDE BEARING
  • Кол-во: 1

11 55A3411

  • 55A3411 - BUFFERING RING
  • Кол-во: 1

12 12B1524

  • 12B1524 - SEAL RING
  • Кол-во: 1

13 07B0433

  • 07B0433 - RING
  • BACK-UP
  • Кол-во: 1

14 13B0812

  • 13B0812 - DUST RING
  • Кол-во: 1

15 07B0432

  • 07B0432 - RING
  • BACK-UP
  • Кол-во: 1

16 07B0431

  • 07B0431 - GASKET
  • Кол-во: 1

17 03B1278

  • 03B1278 - NUT
  • Кол-во: 1

18 20B0159

  • 20B0159 - STEEL BALL
  • Кол-во: 1

19 04B0718

  • 04B0718 - HEX SCREW
  • Кол-во: 1

20 83A0470

  • 83A0470 - WIPER RING
  • Кол-во: 2

21 83A0471

  • 83A0471 - RING
  • Кол-во: 2

22 12B1525

  • 12B1525 - SEAL RING
  • Кол-во: 1

23 50A0423

  • 50A0423 - PISTON
  • Кол-во: 1

24 55A3422

  • 55A3422 - RING
  • CUSHION
  • Кол-во: 1

25 14D0143

  • 14D0143 - ROD AS
  • Кол-во: 1

26 55A3421

  • 55A3421 - BUSHING
  • PIN
  • Кол-во: 1

27 12B1300

  • 12B1300 - DUST RING
  • Кол-во: 2
