Экскаватор гусеничный CLG922LC 10F0020
/
Линия всасывающая главная 15E0494(H)

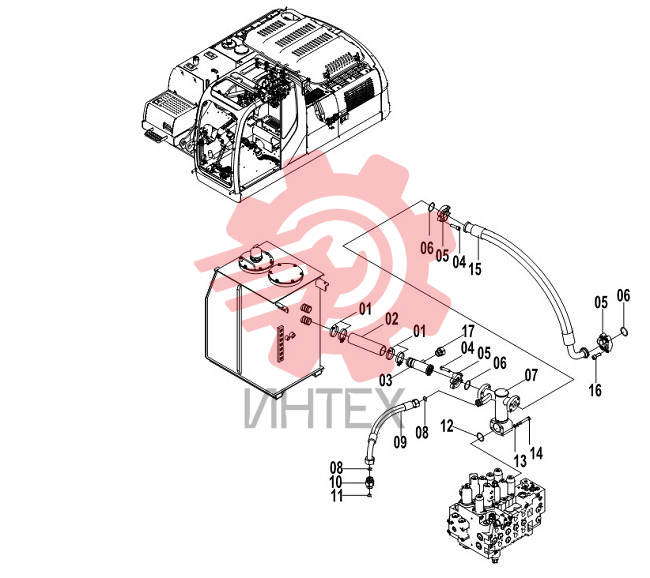

Линия всасывающая главная 15E0494(H)

Линия всасывающая главная 15E0494(H)

1 09C0028

  • 09C0028 - CLAMP
  • Кол-во: 8

2 30A0494

  • 30A0494 - HOSE
  • Кол-во: 2

3 12C0756

  • 12C0756 - CHECK VALVE AS
  • Кол-во: 1
  • 12C2289

3 12C2289

  • 12C2289 - CHECK VALVE AS
  • Кол-во: 1

4 04B0424

  • 04B0424 - SCREW
  • Кол-во: 24

5 04A0251

  • 04A0251 - SPLIT FLANGE
  • Кол-во: 7

6 12B0446

  • 12B0446 - O-RING
  • Кол-во: 7

7 10D4020

  • 10D4020 - TUBE AS
  • Кол-во: 1

8 12B1416

  • 12B1416 - O-RING
  • Кол-во: 2

9 07C1809

  • 07C1809 - HOSE AS
  • Кол-во: 1

10 00A3492

  • 00A3492 - CONNECTOR
  • Кол-во: 1

11 12B0431

  • 12B0431 - O-RING
  • Кол-во: 5

12 12B0447

  • 12B0447 - O-RING
  • Кол-во: 1

13 06B0008

  • 06B0008 - WASHER
  • Кол-во: 6

14 01B0142

  • 01B0142 - BOLT
  • Кол-во: 4

15 07C1735

  • 07C1735 - HOSE AS
  • Кол-во: 1

16 04B0702

  • 04B0702 - SCREW
  • Кол-во: 8

17 44C0805

  • 44C0805 - PLUG
  • Кол-во: 1
