Экскаватор гусеничный CLG922LC 10F0020
/

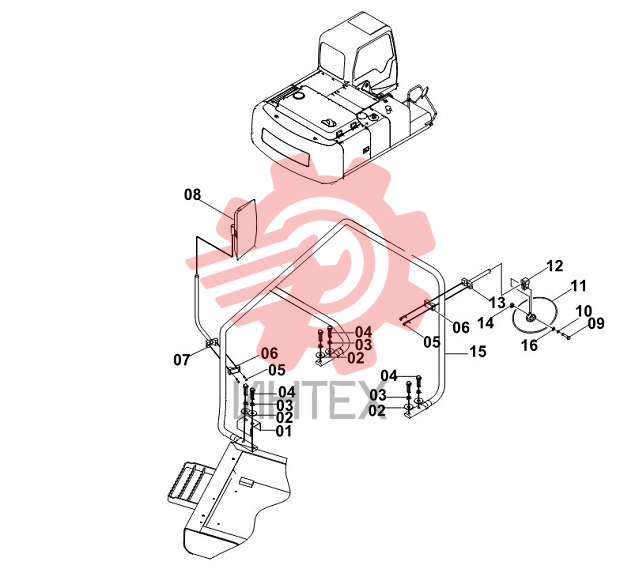

Поручни 34E0078(B)

Поручни 34E0078(B)

Поручни 34E0078(B)

1 20A1865

  • 20A1865 - PLATE
  • Кол-во: 1

2 06B0059

  • 06B0059 - WASHER
  • Кол-во: 6

3 06B0008

  • 06B0008 - WASHER
  • Кол-во: 6

4 00B0013

  • 00B0013 - BOLT
  • Кол-во: 6

5 04B0016

  • 04B0016 - SCREW
  • Кол-во: 4

6 54A0100

  • 54A0100 - BASE
  • Кол-во: 2

7 00D4093

  • 00D4093 - HOLDER
  • Кол-во: 1

8 47C0110

  • 47C0110 - REARVIEW MIRROR AS
  • Кол-во: 1

9 01B0016

  • 01B0016 - BOLT
  • Кол-во: 1

10 06B0086

  • 06B0086 - WASHER
  • Кол-во: 1

11 47C0612

  • 47C0612 - REARVIEW MIRROR
  • Кол-во: 1

12 03A0295

  • 03A0295 - BLOCK
  • Кол-во: 1

13 00D2346

  • 00D2346 - Support rod
  • Кол-во: 1

14 03B0021

  • 03B0021 - NUT
  • Кол-во: 1

15 41D0389

  • 41D0389 - HANDRAIL
  • Кол-во: 1

16 06B0006

  • 06B0006 - WASHER
  • Кол-во: 1
