Экскаватор гусеничный CLG922LC 10F0020
/
Линия всасывающая главная 15E0494(J)

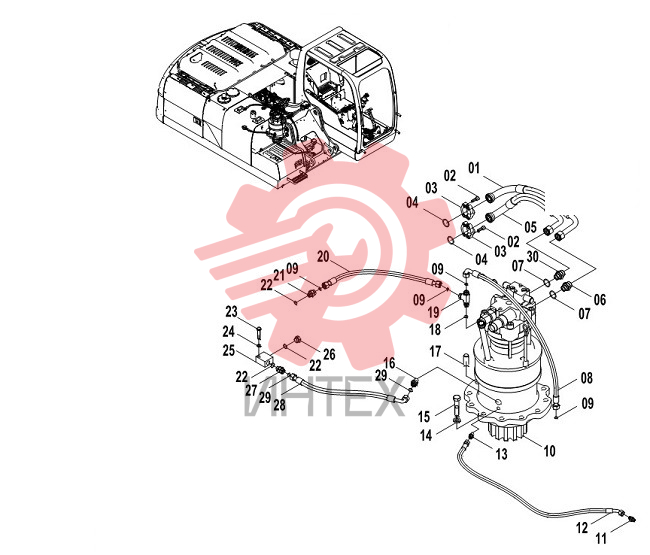

Линия всасывающая главная 15E0494(J)

Линия всасывающая главная 15E0494(J)

1 06C4880

  • 06C4880 - HOSE AS
  • Кол-во: 1

2 04B0413

  • 04B0413 - SCREW
  • Кол-во: 80

3 04A0250

  • 04A0250 - SPLIT FLANGE
  • Кол-во: 16

4 12B0445

  • 12B0445 - O-RING
  • Кол-во: 21

5 06C4881

  • 06C4881 - HOSE AS
  • Кол-во: 1
  • 06C6119

5 06C6119

  • 06C6119 - HOSE AS
  • Кол-во: 1

7 12B0431

  • 12B0431 - O-RING
  • Кол-во: 5

8 06C5163

  • 06C5163 - HOSE AS
  • Кол-во: 1

9 12B1409

  • 12B1409 - O-RING
  • Кол-во: 2

10 11C0587

  • 11C0587 - SWING MOTOR&REDUCER
  • Кол-во: 1

11 00A0204

  • 00A0204 - CONNECTOR
  • Кол-во: 1

12 05C2741

  • 05C2741 - HOSE AS
  • Кол-во: 1

13 00A0882

  • 00A0882 - CONNECTOR
  • Кол-во: 1

14 06B0021

  • 06B0021 - WASHER
  • Кол-во: 11

15 01B0502

  • 01B0502 - BOLT
  • Кол-во: 11

16 00A3841

  • 00A3841 - CONNECTOR
  • Кол-во: 1

17 66A0005

  • 66A0005 - DOWEL PIN
  • Кол-во: 1

18 12B0429

  • 12B0429 - O-RING
  • Кол-во: 1

19 32C0409

  • 32C0409 - TEE CONNECTOR
  • Кол-во: 1

20 06C5149

  • 06C5149 - HOSE AS
  • Кол-во: 1

21 00A3497

  • 00A3497 - CONNECTOR
  • Кол-во: 1

22 12B0430

  • 12B0430 - O-RING
  • Кол-во: 3

23 00B0128

  • 00B0128 - BOLT
  • Кол-во: 1

24 06B0008

  • 06B0008 - WASHER
  • Кол-во: 6

25 03A0256

  • 03A0256 - BLOCK
  • Кол-во: 1

26 05A0079

  • 05A0079 - PLUG
  • Кол-во: 1

27 00A3846

  • 00A3846 - CONNECTOR
  • Кол-во: 1

28 06C5207

  • 06C5207 - HOSE AS
  • Кол-во: 1

29 12B1411

  • 12B1411 - O-RING
  • Кол-во: 2

30 00A3489

  • 00A3489 - CONNECTOR
  • Кол-во: 1

30 00A4501

  • 00A4501 - CONNECTOR
  • Кол-во: 1

31 00A3489

  • 00A3489 - CONNECTOR
  • Кол-во: 1
  • 00A4501
