Экскаватор гусеничный CLG922LC 10F0020
/
Узел трубопроводный цилиндра стрелы 11E0486(С)

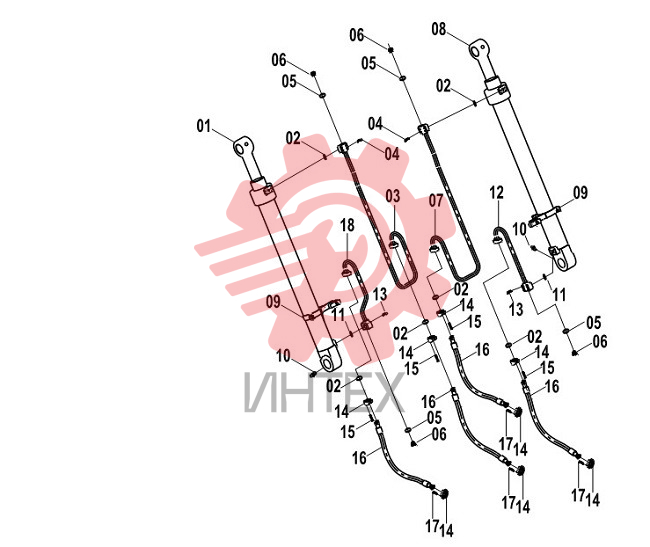

Узел трубопроводный цилиндра стрелы 11E0486(С)

Узел трубопроводный цилиндра стрелы 11E0486(С)

1 10C0260

  • 10C0260 - BOOM CYLINDER AS-LH
  • Кол-во: 1

2 12B0444

  • 12B0444 - O-RING
  • Кол-во: 4

3 02C0710

  • 02C0710 - TUBE AS
  • Кол-во: 1

4 04B0418

  • 04B0418 - SCREW
  • Кол-во: 4

5 12B0431

  • 12B0431 - O-RING
  • Кол-во: 4

6 05A0078

  • 05A0078 - PLUG
  • Кол-во: 4

7 02C0712

  • 02C0712 - TUBE AS
  • Кол-во: 1

8 10C0261

  • 10C0261 - BOOM CYLINDER AS-RH
  • Кол-во: 1

9 09C0493

  • 09C0493 - CLAMP
  • Кол-во: 1

10 10B0014

  • 10B0014 - GREASE FITTING
  • Кол-во: 1

11 12B0445

  • 12B0445 - O-RING
  • Кол-во: 1

12 02C0713

  • 02C0713 - TUBE AS
  • Кол-во: 1

13 04B0429

  • 04B0429 - SCREW
  • Кол-во: 4

14 04A0252

  • 04A0252 - SPLIT FLANGE
  • Кол-во: 17

15 04B0670

  • 04B0670 - SCREW
  • Кол-во: 44

16 06C4885

  • 06C4885 - HOSE AS
  • Кол-во: 4

17 04B0415

  • 04B0415 - SCREW
  • Кол-во: 20

18 02C0711

  • 02C0711 - TUBE AS
  • Кол-во: 1
