Экскаватор гусеничный CLG922LC 10F0020
/
Узел трубопроводный рабочего устройства 11E0486(D)

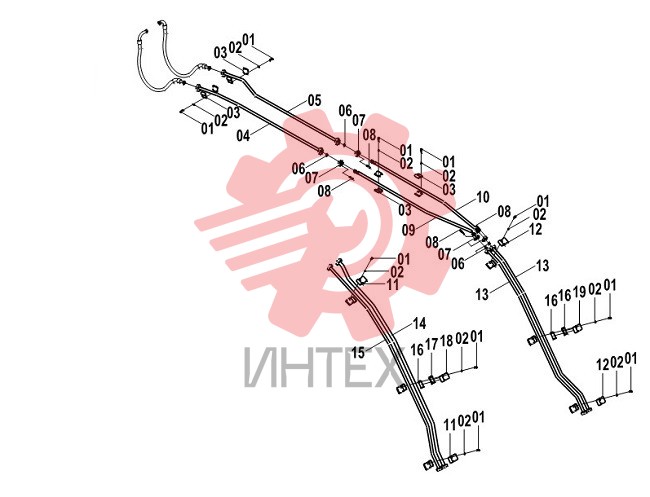

Узел трубопроводный рабочего устройства 11E0486(D)

Узел трубопроводный рабочего устройства 11E0486(D)

1 00B0429

  • 00B0429 - BOLT
  • Кол-во: 20

2 06B0008

  • 06B0008 - WASHER
  • Кол-во: 20

3 22A0493

  • 22A0493 - CLAMP
  • Кол-во: 8

4 02C0650

  • 02C0650 - TUBE AS
  • Кол-во: 1

5 02C0649

  • 02C0649 - TUBE AS
  • Кол-во: 1

6 12B0444

  • 12B0444 - O-RING
  • Кол-во: 4

7 04A0252

  • 04A0252 - SPLIT FLANGE
  • Кол-во: 17

8 04B0670

  • 04B0670 - SCREW
  • Кол-во: 44

9 02C0653

  • 02C0653 - TUBE AS
  • Кол-во: 1

10 02C0652

  • 02C0652 - TUBE AS
  • Кол-во: 1

11 22A2757

  • 22A2757 - CLAMP
  • Кол-во: 4

12 22A2755

  • 22A2755 - CLAMP
  • Кол-во: 4

13 02C0651

  • 02C0651 - TUBE AS
  • Кол-во: 2

14 02C0648

  • 02C0648 - TUBE AS
  • Кол-во: 1

15 02C0647

  • 02C0647 - TUBE AS
  • Кол-во: 1

16 83A0701

  • 83A0701 - RUBBER BUSHING
  • Кол-во: 3

17 83A0702

  • 83A0702 - RUBBER BUSHING
  • Кол-во: 1

18 22A2758

  • 22A2758 - CLAMP
  • Кол-во: 2

19 22A2756

  • 22A2756 - CLAMP
  • Кол-во: 2
