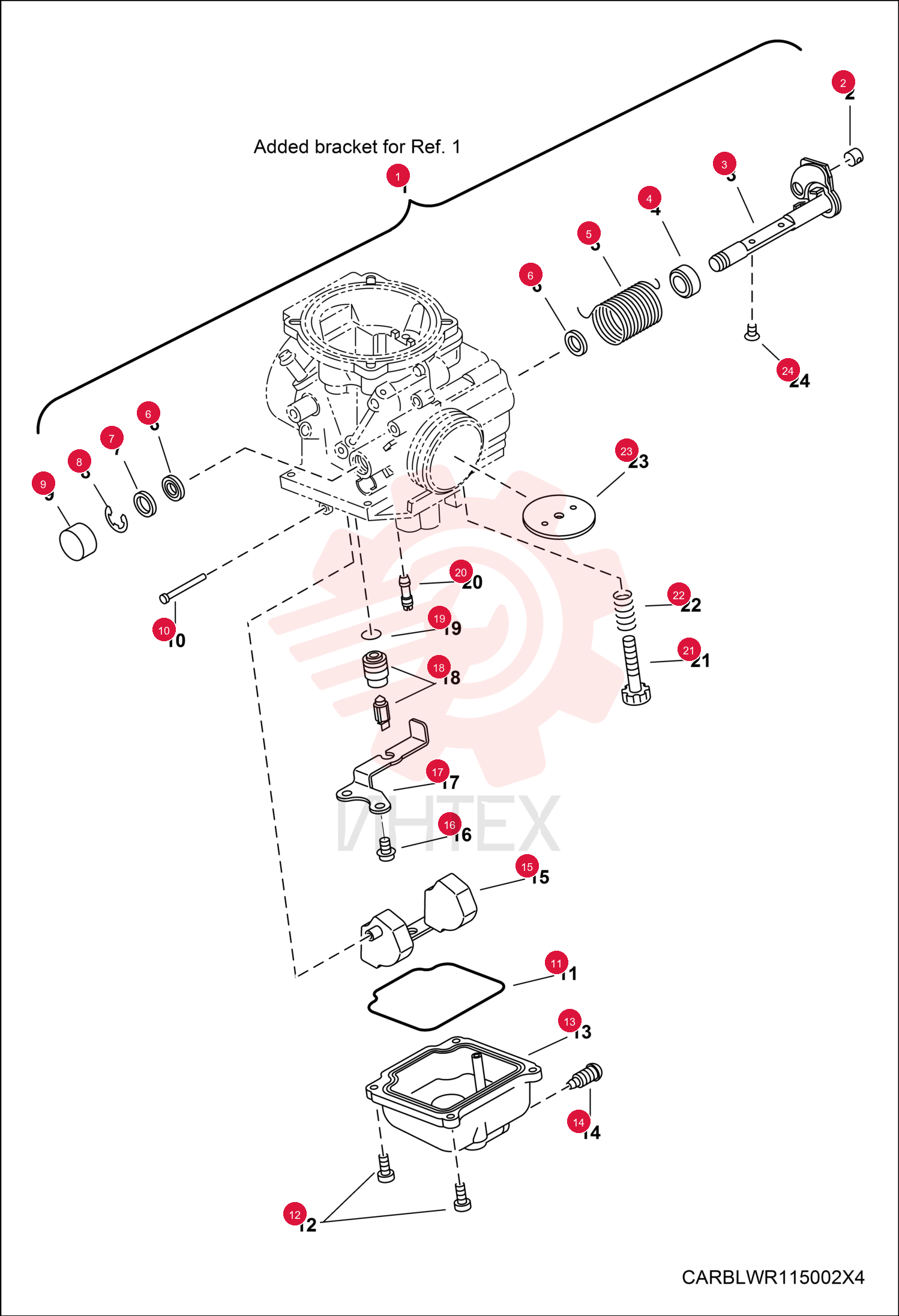

7024527 Карбюратор в сборе

7024527 Карбюратор в сборе

7024527 Карбюратор в сборе

1 7024527

  • 7024527 - Карбюратор в сборе
  • Поз. 1-21 и поз. 2-24 на этом рисунке
  • ранее 7017436

2 7016421

  • 7016421 - Направляющая кабеля

3 7017438

  • 7017438 - Вал дросселя в сборе

4 7024528

  • 7024528 - Кольцо
  • Ранее 7017659

5 7017721

  • 7017721 - Пружина

6 7017687

  • 7017687 - Уплотнение

8 7017520

  • 7017520 - Кольцо E-образное

9 7017479

  • 7017479 - Крышка

10 7017621

  • 7017621 - Палец плавающий

11 7017607

  • 7017607 - Кольцо уплотнительное (О-кольцо)

12 7017668

  • 7017668 - Винт

13 7017525

  • 7017525 - Корпус поплавковой камеры в сборе

14 7017667

  • 7017667 - Винт

15 7017524

  • 7017524 - Поплавок в сборе

16 7017675

  • 7017675 - Винт

17 7017630

  • 7017630 - Пластина

18 7024529

  • 7024529 - Клапан игольчатый
  • Ранее 7017746

19 7017608

  • 7017608 - Кольцо уплотнительное (О-кольцо)

20 7017554

  • 7017554 - Жиклёр пилотный
  • # 42.5

21 7017681

  • 7017681 - Винт регулировочный

22 7017723

  • 7017723 - Пружина

23 7017747

  • 7017747 - Клапан дросселя

24 7017672

  • 7017672 - Винт
