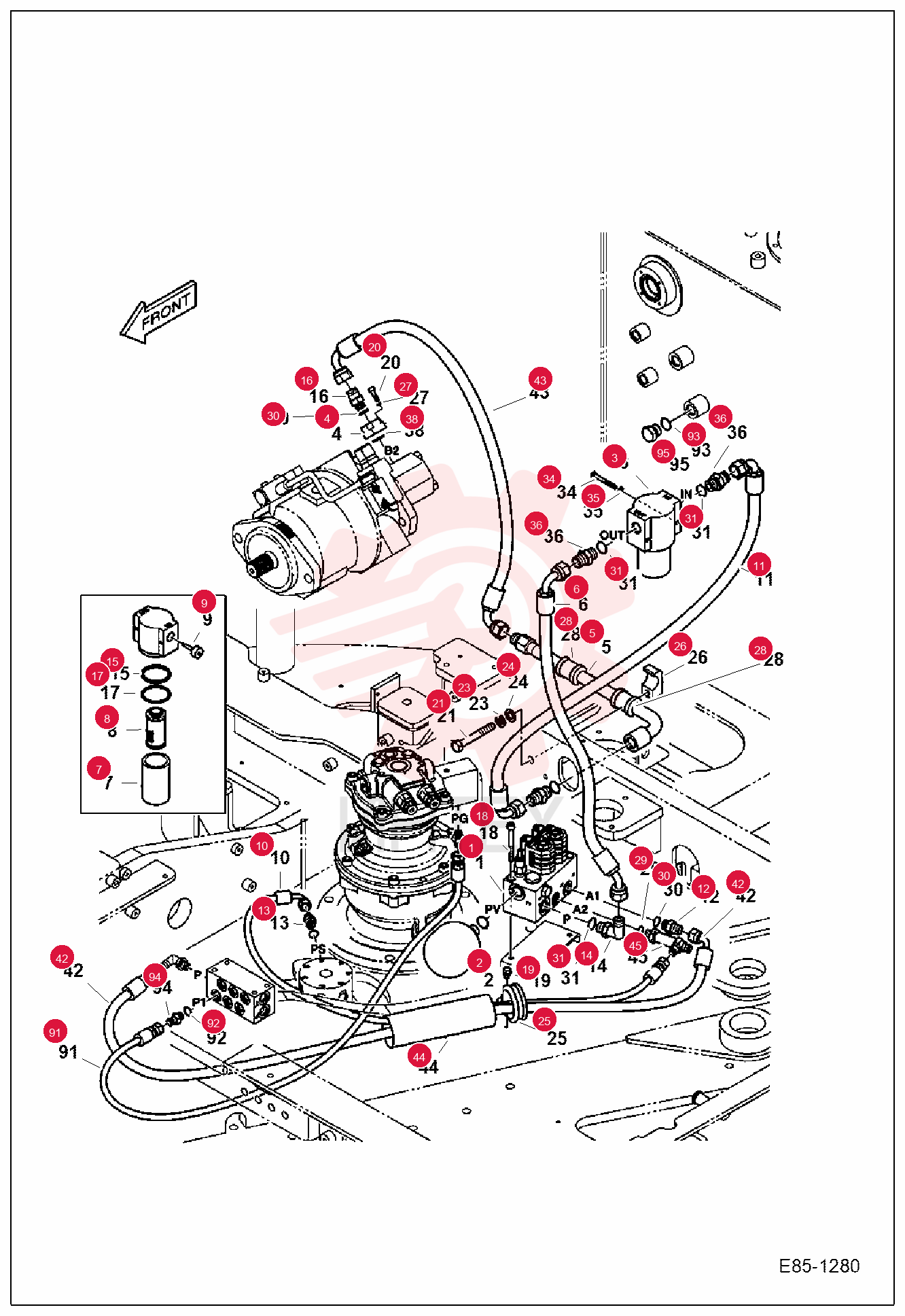

7028853 Клапан пилотный (часть 1)

7028853 Клапан пилотный (часть 1)

7028853 Клапан пилотный (часть 1)

1 7028853

  • 7028853 - Клапан пилотный

2 7004876

  • 7004876 - Гидроаккумулятор

3 7276722

  • 7276722 - Элемент фильтра

4 7004985

  • 7004985 - Блок

5 7024224

  • 7024224 - Трубопровод гидравлический

6 7276727

  • 7276727 - Шланг гидравлический

7 7004881

  • 7004881 - Картер (корпус)

7 7276723

  • 7276723 - Картер (корпус)

8 7004879

  • 7004879 - Фильтр пилотный

8 7275347

  • 7275347 - Элемент фильтра

9 7276724

  • 7276724 - Клапан перепускной

9 7004869

  • 7004869 - Клапан перепускной

10 7005328

  • 7005328 - Шланг PF1/4-980L

11 7029132

  • 7029132 - Шланг гидравлический

12 7004700

  • 7004700 - Адаптер

13 7004683

  • 7004683 - Адаптер

14 7004710

  • 7004710 - Угольник

15 7276725

  • 7276725 - Кольцо опорное

15 7008030

  • 7008030 - Кольцо опорное

16 7004680

  • 7004680 - Адаптер

17 7276726

  • 7276726 - Кольцо уплотнительное (О-кольцо)

17 7008029

  • 7008029 - Кольцо уплотнительное (О-кольцо)

18 7007743

  • 7007743 - Болт

19 7005629

  • 7005629 - Болт

20 7007724

  • 7007724 - Болт

21 7007690

  • 7007690 - Болт

23 7007836

  • 7007836 - Шайба пружинная M12

23 7276728

  • 7276728 - Шайба

24 7007820

  • 7007820 - Шайба пружинная

24 7276729

  • 7276729 - Шайба

25 7003901

  • 7003901 - Зажим

26 7006565

  • 7006565 - Зажим

27 7008301

  • 7008301 - Шайба

27 7276730

  • 7276730 - Шайба

28 7006563

  • 7006563 - Накладка

29 7283267

  • 7283267 - Кольцо уплотнительное (О-кольцо)
  • Ранее 7007906

30 7284551

  • 7284551 - Кольцо уплотнительное (О-кольцо)
  • Ранее 7007909

31 7284557

  • 7284557 - Кольцо уплотнительное (О-кольцо)
  • Ранее 7007911

34 7007653

  • 7007653 - Болт

35 7007833

  • 7007833 - Шайба пружинная

35 7276731

  • 7276731 - Шайба

36 7004699

  • 7004699 - Адаптер

38 7007960

  • 7007960 - Кольцо уплотнительное (О-кольцо)

42 7029171

  • 7029171 - Шланг гидравлический

42 7332425

  • 7332425 - Шланг гидравлический

43 7029131

  • 7029131 - Шланг гидравлический

44 7006523

  • 7006523 - Кожух защитный

45 7004744

  • 7004744 - Тройник

91 7005481

  • 7005481 - Шланг

91 7352261

  • 7352261 - Шланг гидравлический

91 7029109

  • 7029109 - Шланг гидравлический

92 7283267

  • 7283267 - Кольцо уплотнительное (О-кольцо)
  • Ранее 7007906

93 7284557

  • 7284557 - Кольцо уплотнительное (О-кольцо)
  • Ранее 7007911

94 7004683

  • 7004683 - Адаптер

95 7029306

  • 7029306 - Пробка (заглушка)
