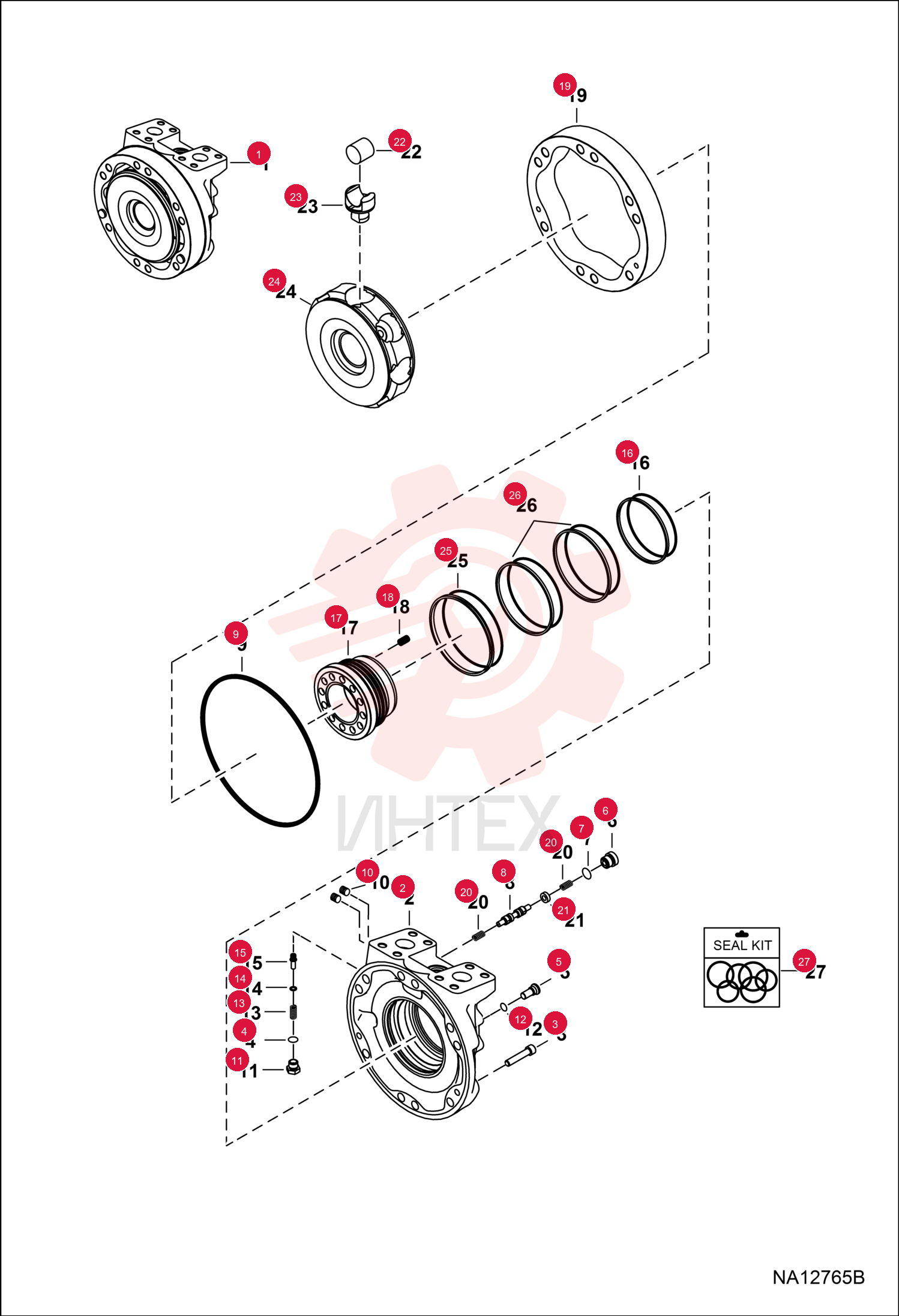

7261335 Мотор гидравлический (часть 2)

7261335 Мотор гидравлический (часть 2)

1 7261335

  • 7261335 - Мотор гидравлический
  • Поз. 2-26

1 7261335REM

  • 7261335REM - Мотор гидравлический
  • Поз. 2-26

2 7261720

  • 7261720 - Картер (корпус)

3 6687081

  • 6687081 - Болт

4 6676038

  • 6676038 - Кольцо уплотнительное (О-кольцо)

5 7257505

  • 7257505 - Палец

6 6691227

  • 6691227 - Пробка (заглушка)

7 6689133

  • 6689133 - Кольцо уплотнительное (О-кольцо)

8 6675866

  • 6675866 - Золотник

9 6674029

  • 6674029 - Кольцо уплотнительное X-образного сечения (QUAD RING)

10 6967609

  • 6967609 - Палец
  • Пробка отламываемая M8 - установка (2)

11 6674345

  • 6674345 - Пробка (заглушка)

12 6690080

  • 6690080 - Кольцо уплотнительное (О-кольцо)

13 6674344

  • 6674344 - Пружина

14 6674343

  • 6674343 - Прокладка регулировочная

15 6675868

  • 6675868 - Тарелка клапана

16 6674040

  • 6674040 - Уплотнение
  • 87
  • 15 mm

17 7257507

  • 7257507 - Поршень

18 6674037

  • 6674037 - Пружина

19 7261707

  • 7261707 - Ротор кулачка

20 6674841

  • 6674841 - Пружина

21 6675867

  • 6675867 - Шайба

22 7318718

  • 7318718 - Каток барабанный

23 7318717

  • 7318717 - Гидромотор поршневой

24 7318716

  • 7318716 - Блок приводного мотора

25 6674038

  • 6674038 - Уплотнение
  • 105 mm

26 6675228

  • 6675228 - Уплотнение
  • 96
  • 50 mm

27 6676949

  • 6676949 - Комплект уплотнений
  • Поз. 4
  • 9
  • 12
  • 16
  • 25 и 26
