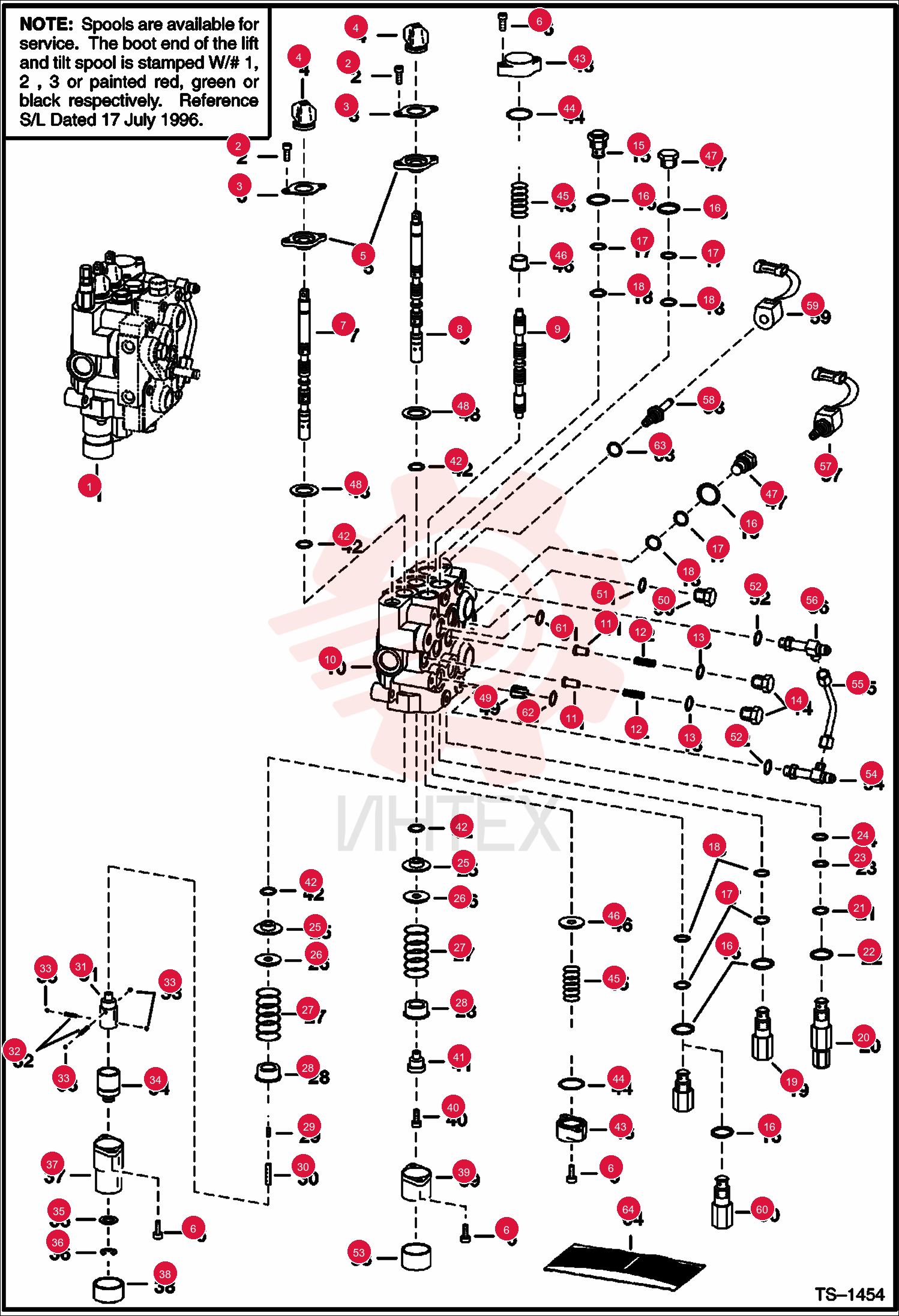

29G412 Болт (часть 3)
2 29G412
- 29G412 - Болт
3 6589564
- 6589564 - Фиксатор
4 6587763
- 6587763 - Пыльник
5 6589565
- 6589565 - Уплотнение
- Уплотнение
6 29G416
- 29G416 - Болт
- Длина 1 in
7 6666588
- 6666588 - Золотник BOM
- lift - # 1 or Red - SEE NOTE
7 6666589
- 6666589 - Золотник BOM
- lift - # 2 or Green-SEE NOTE
7 6666590
- 6666590 - Золотник BOM
- lift - # 3 or Black - SEE NOTE
8 6666591
- 6666591 - Золотник наклона
- tilt - # 1 or Red - SEE NOTE
8 6666592
- 6666592 - Золотник наклона (spool tilt)
- tilt - # 2 or Green - SEE NOTE
8 6666593
- 6666593 - Золотник наклона
- tilt - # 3 or Black - SEE NOTE
9 7300937
- 7300937 - Золотник вспомогательный
- Вспомогательный - см. примечание - ранее 6588074
11 6592115
- 6592115 - Седло
- Контрольный (нагрузка)
12 6592117
- 6592117 - Пружина обратного клапана нагрузки
13 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
14 6592116
- 6592116 - Гайка
- Контрольный (нагрузка)
15 6667549
- 6667549 - Клапан обратный
- Клапан обратный против кавитации - С поз. 16-18
16 79K10
- 79K10 - Кольцо уплотнительное (О-кольцо) 10
17 80K14
- 80K14 - Кольцо опорное WSH5
- Ранее 73K000014B
18 58K014
- 58K014 - Кольцо уплотнительное (О-кольцо) 10
- Требуется опорная шайба
18 6677106
- 6677106 - Кольцо уплотнительное (О-кольцо)
- Шайба опорная не требуется
19 6599161
- 6599161 - Клапан предохранительный
- Клапан предохранительный порта - с поз. 16-18
20 7219324
- 7219324 - Клапан предохранительный
- С уплотнительными кольцами - давление настраивается на месте - ранее 6686360
21 58K017
- 58K017 - Кольцо уплотнительное (О-кольцо) 10
22 6665569
- 6665569 - Кольцо опорное
- Кольцо опорное
23 25K20016
- 25K20016 - Кольцо уплотнительное (О-кольцо) 10
24 6665570
- 6665570 - Кольцо CLYD
- Скольжение
25 6595663
- 6595663 - Втулка
26 7211397
- 7211397 - Шайба пружинная
- Ранее 6587523
27 6587580
- 6587580 - Пружина
28 6592100
- 6592100 - Втулка
29 6596807
- 6596807 - Пробка (заглушка)
- Пластик - длина 0.46″
30 6586918
- 6586918 - Винт фиксатора
31 6587575
- 6587575 - Адаптер
32 6592107
- 6592107 - Пружина фиксатора 5
33 6592105
- 6592105 - Шарик 5
34 6531270
- 6531270 - Втулка фиксатора
35 6592098
- 6592098 - Шайба
36 799119
- 799119 - Кольцо
37 6589226
- 6589226 - Крышка торцевая
- 0.63″ фланец
38 6660644
- 6660644 - Крышка
39 7101345
- 7101345 - Крышка фиксатора гидроклапана
- Ранее 6587633
40 30G416
- 30G416 - Болт
41 6592109
- 6592109 - Адаптер
42 6683274
- 6683274 - Уплотнение золотника 10
- Золотник - ранее 6665846
43 6588981
- 6588981 - Крышка торцевая
- Толщина .625 in
44 58K124
- 58K124 - Кольцо уплотнительное (О-кольцо) 10
45 6588197
- 6588197 - Пружина
46 6537096
- 6537096 - Шайба
47 6592720
- 6592720 - Пробка (заглушка)
- С поз. 16-18
48 1K127
- 1K127 - Кольцо уплотнительное (О-кольцо) 10
- Ранее 93K127
49 6534630
- 6534630 - Дроссель
- .134/.141
50 24K8
- 24K8 - Пробка (заглушка)
- Торец конической бобышки - с поз. 51 - ранее 24KN00008B
50 90K8
- 90K8 - Пробка (заглушка)
- С головкой под ключ - коническая поверхность бобышки - с поз. 51 - Ранее 90KV00008B
50 24K8
- 24K8 - Пробка (заглушка)
- Торец плоской бобышки - с поз. 51
51 79K12
- 79K12 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
51 99K12
- 99K12 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
51 95K12
- 95K12 - Кольцо уплотнительное (О-кольцо)
- С головкой под внутренний шестигранник - торец с конической бобышкой
52 79K6
- 79K6 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
52 99K6
- 99K6 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
53 6662848
- 6662848 - Крышка
54 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
54 6805696
- 6805696 - Тройник
- С поз. 52 - с О-кольцом с развальцованным концом
55 6577690
- 6577690 - Трубопровод
56 6817553
- 6817553 - Крестовина
- С поз. 52 - плоский торец бобышки - с уплотнительным кольцом развальцованного конца - ранее 6805241
56 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
57 6653395
- 6653395 - Клапан электромагнитный
- Соленоид - с поз. 58 & 59
57 6534559
- 6534559 - Комплект уплотнений
58 6665758
- 6665758 - Шток
- С поз. 63
59 6717708
- 6717708 - Катушка 14 вольт
- 14 вольт - с гайкой - ранее 6665759
60 6664373
- 6664373 - Клапан предохранительный
- Опция - предохранительный клапан порта и антикавитационный - с поз. 16 - 2500 PSI - применять в порту поршневой полости цилиндра наклона
61 55K204
- 55K204 - Кольцо уплотнительное (О-кольцо) 10
62 55K212
- 55K212 - Кольцо уплотнительное (О-кольцо) 10
63 79K7
- 79K7 - Кольцо уплотнительное (О-кольцо) 10
64 6816250
- 6816250 - Комплект уплотнений
- Один золотник - поз. 2
- 4
- 6
- 29
- 42 и 48 - ранее 6803605
64 6632279
- 6632279 - Комплект уплотнений
- Поз. 21-24
64 6809425
- 6809425 - Комплект уплотнений
- Поз. 13 и 16-18 - ранее 6586461
64 6816253
- 6816253 - Комплект уплотнений
- В сборе - поз. 2
- 4
- 6
- 13
- 16-18
- 21-24
- 42
- 44
- 48
- 51
- 52
- 61 и 62 - также заказывать ремкомплект уплотнений 6816250 - ранее 6809448
