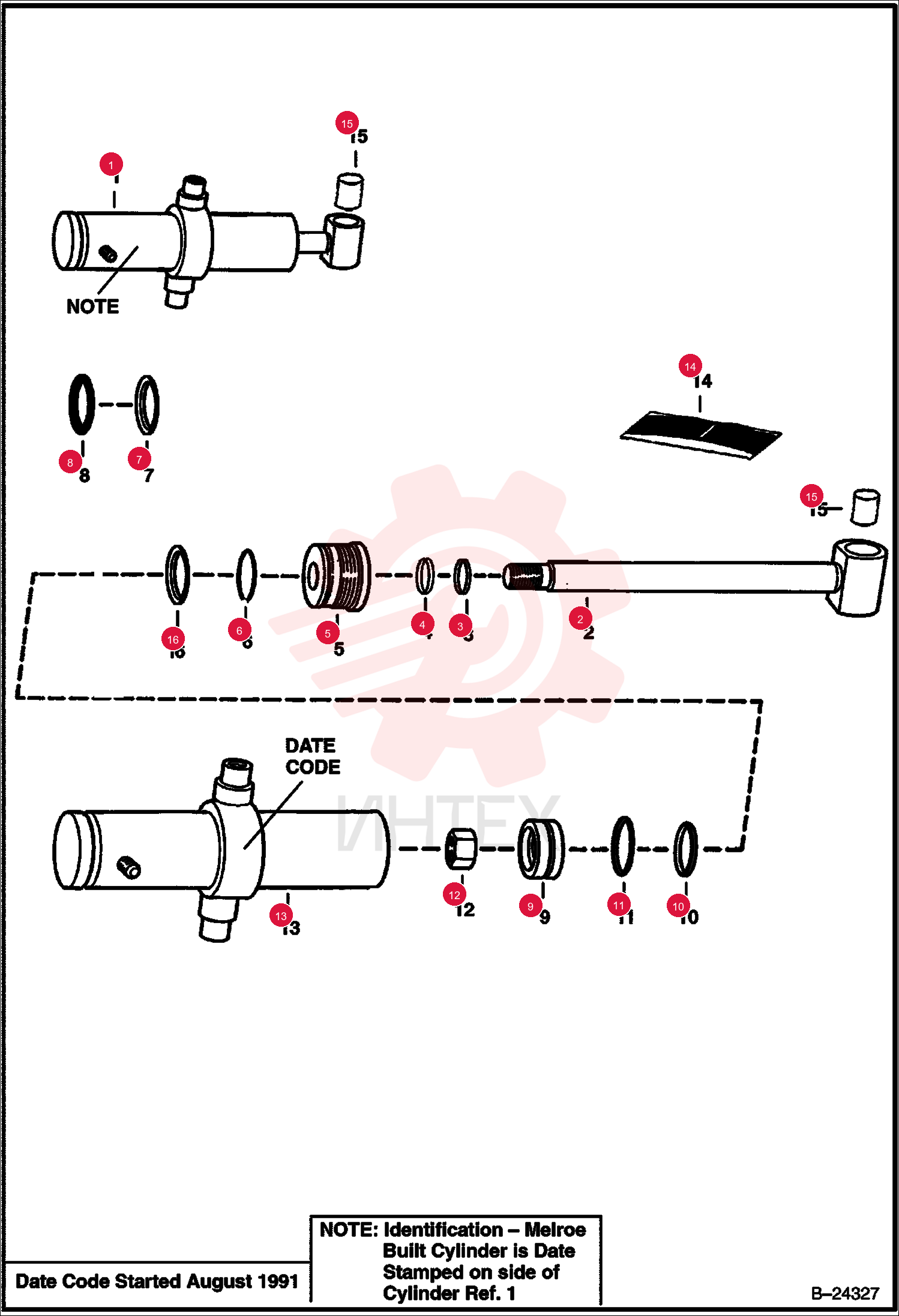

7104246 Цилиндр (часть 1)

7104246 Цилиндр (часть 1)

7104246 Цилиндр (часть 1)

1 7104246

  • 7104246 - Цилиндр
  • С поз. 2-13
  • 15 - ранее 6589651

2 7104662

  • 7104662 - Вал
  • С поз. 15 - ранее 6538375

3 6690707

  • 6690707 - Грязесъемник штока цилиндра
  • Ранее 6665086

4 6667326

  • 6667326 - Уплотнение
  • Ранее 6538141

5 6538367

  • 6538367 - Головка цилиндра наклона

6 54K40300

  • 54K40300 - Кольцо уплотнительное (О-кольцо)
  • Ранее 58K234

7 73K232

  • 73K232 - Кольцо опорное
  • Опорное - ранее 80K000232B

8 54K40224

  • 54K40224 - Кольцо уплотнительное (О-кольцо)
  • Ранее 25K40224

9 7104247

  • 7104247 - Поршень
  • Ранее 6538380

10 54K30218

  • 54K30218 - Кольцо уплотнительное (0-RING)
  • Ранее 25K30218

11 947088

  • 947088 - Кольцо опорное
  • Ранее NSS

12 92D14

  • 92D14 - Гайка
  • Ранее 86D000014B

14 7135549

  • 7135549 - Комплект уплотнений
  • Поз. 3
  • 4
  • 6-8 и 10-12 - ранее 6803323

15 6651449

  • 6651449 - Подшипник
