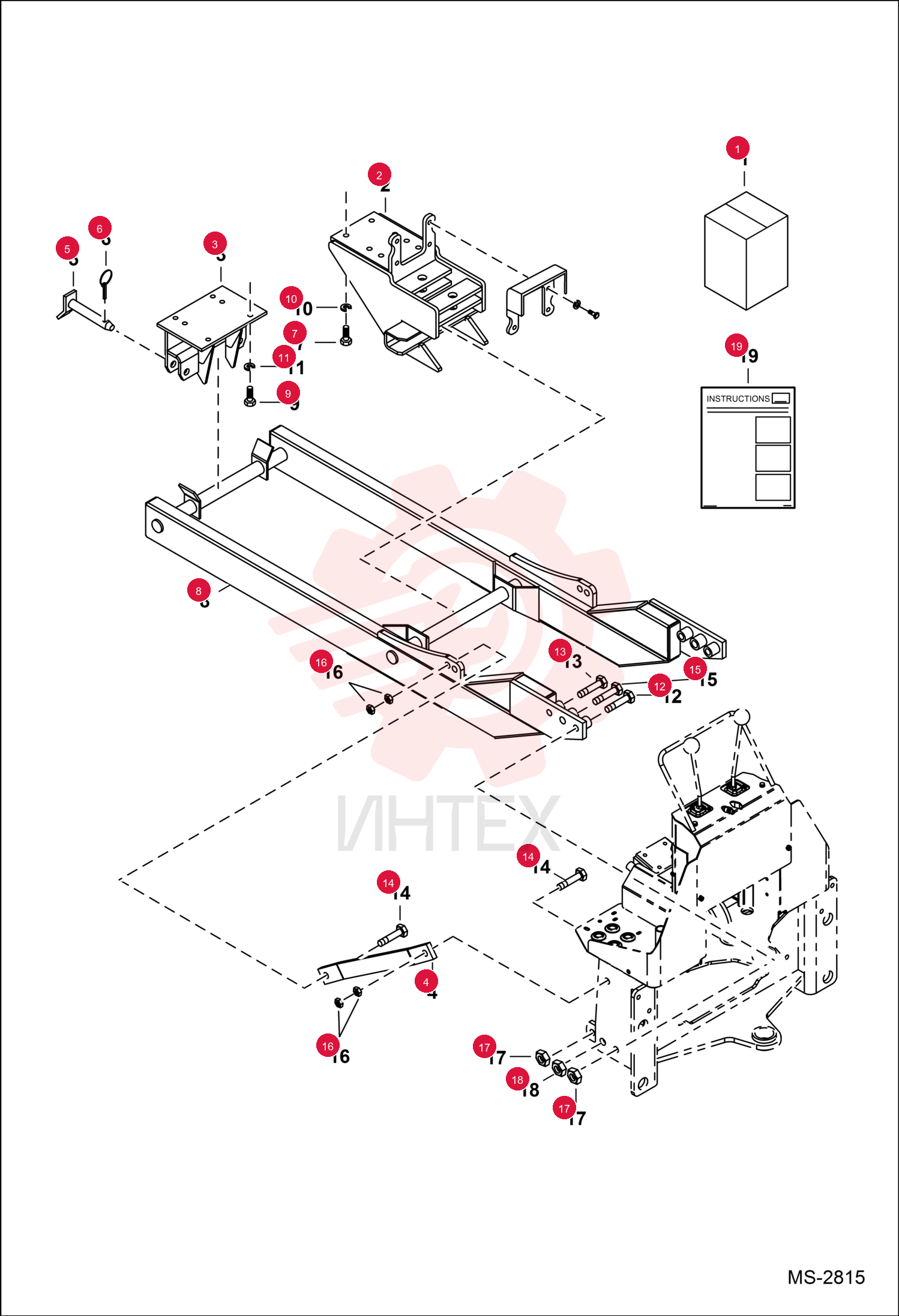

7164673 Крепление заднее (часть 1)

7164673 Крепление заднее (часть 1)

7164673 Крепление заднее (часть 1)

2 7164673

  • 7164673 - Крепление заднее

3 7164672

  • 7164672 - Опора передняя

4 7170957

  • 7170957 - Опора

6 6693589

  • 6693589 - Палец

7 6698073

  • 6698073 - Болт

8 7164674

  • 7164674 - Рама крепления

9 7170960

  • 7170960 - Болт

10 7170387

  • 7170387 - Шайба

11 7170388

  • 7170388 - Шайба

12 17C1264

  • 17C1264 - Болт

13 17C1256

  • 17C1256 - Болт

14 17C1244

  • 17C1244 - Болт

15 17C1464

  • 17C1464 - Болт

16 85D12

  • 85D12 - Гайка
  • 5

17 7170958

  • 7170958 - Гайка

18 7170959

  • 7170959 - Гайка

19 6986709

  • 6986709 - Инструкция
