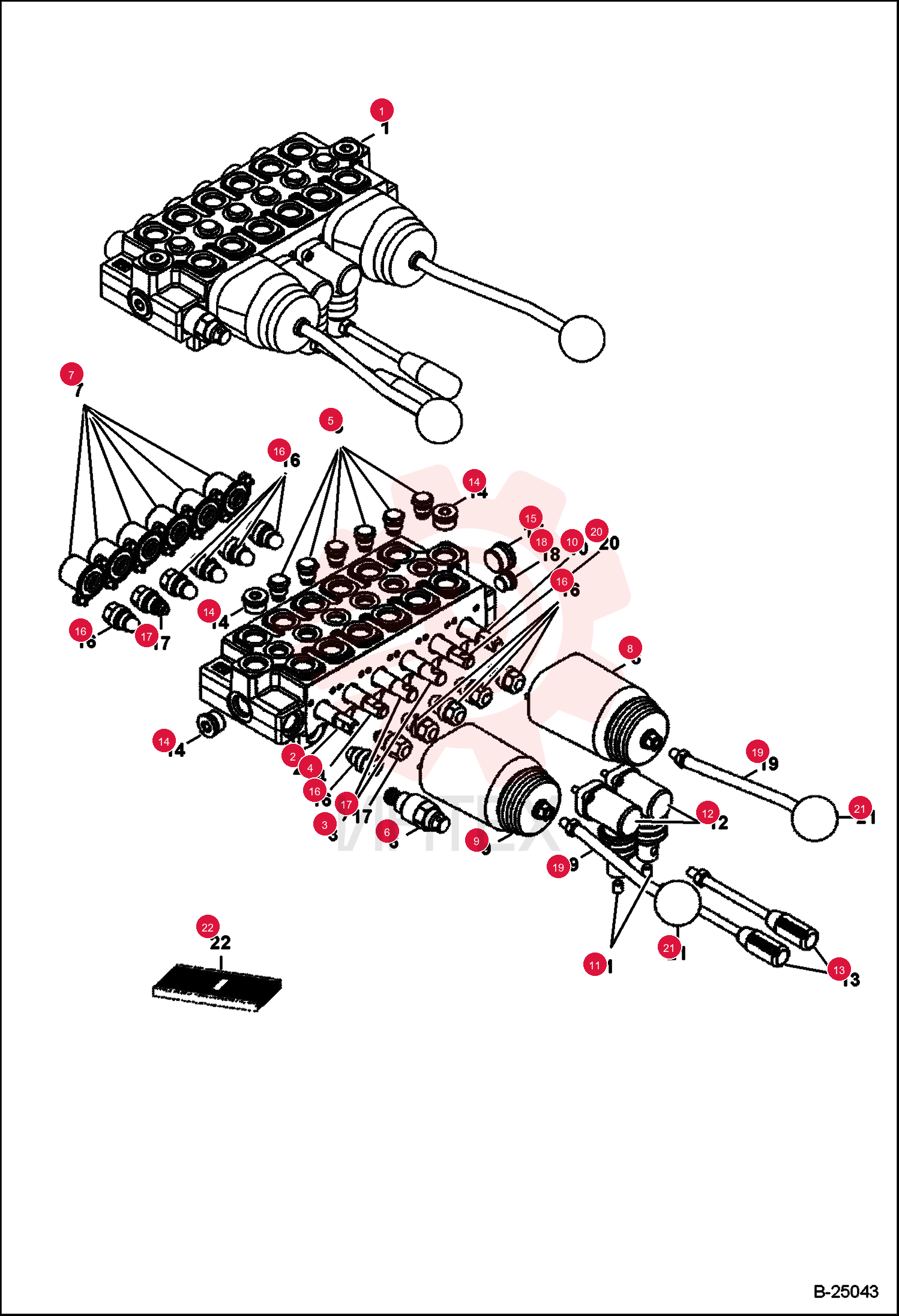

6698069 Клапан (часть 2)

6698069 Клапан (часть 2)

6698069 Клапан (часть 2)

1 6698069

  • 6698069 - Клапан
  • С поз. 2-21 - ранее 6686059

5 6688503

  • 6688503 - Клапан обратный
  • Удержание нагрузки

6 6688504

  • 6688504 - Клапан предохранительный
  • Главный - торцевое крепление - применять с поз. 1 (NLA/ 6656059 клапан)

6 7318707

  • 7318707 - Крышка торцевая
  • Крепление боковое - применять с поз. 1 (6698069 клапан)

7 6688505

  • 6688505 - Капот
  • Управление золотником

8 6689669

  • 6689669 - Джойстик правый
  • Правый - ранее 6688506

8 7001422

  • 7001422 - Пыльник резиновый

9 6689670

  • 6689670 - Джойстик левый
  • Левый - ранее 6688507

9 7001422

  • 7001422 - Пыльник резиновый

11 6688508

  • 6688508 - Винт установочный

12 6688509

  • 6688509 - Рычаг
  • Орган управления

13 6688510

  • 6688510 - Рычаг

14 47K6

  • 47K6 - Пробка (заглушка)

15 47K7

  • 47K7 - Пробка (заглушка)

16 6688511

  • 6688511 - Клапан предохранительный
  • Клапан предохранительный порта

17 6688512

  • 6688512 - Клапан предохранительный
  • Порт предохранительный антикавитационный

18 47K5

  • 47K5 - Пробка (заглушка)

19 6688513

  • 6688513 - Рычаг
  • Не включает поз. 21 рукоятку

21 6690570

  • 6690570 - Рукоятка

22 6688638

  • 6688638 - Комплект уплотнений
