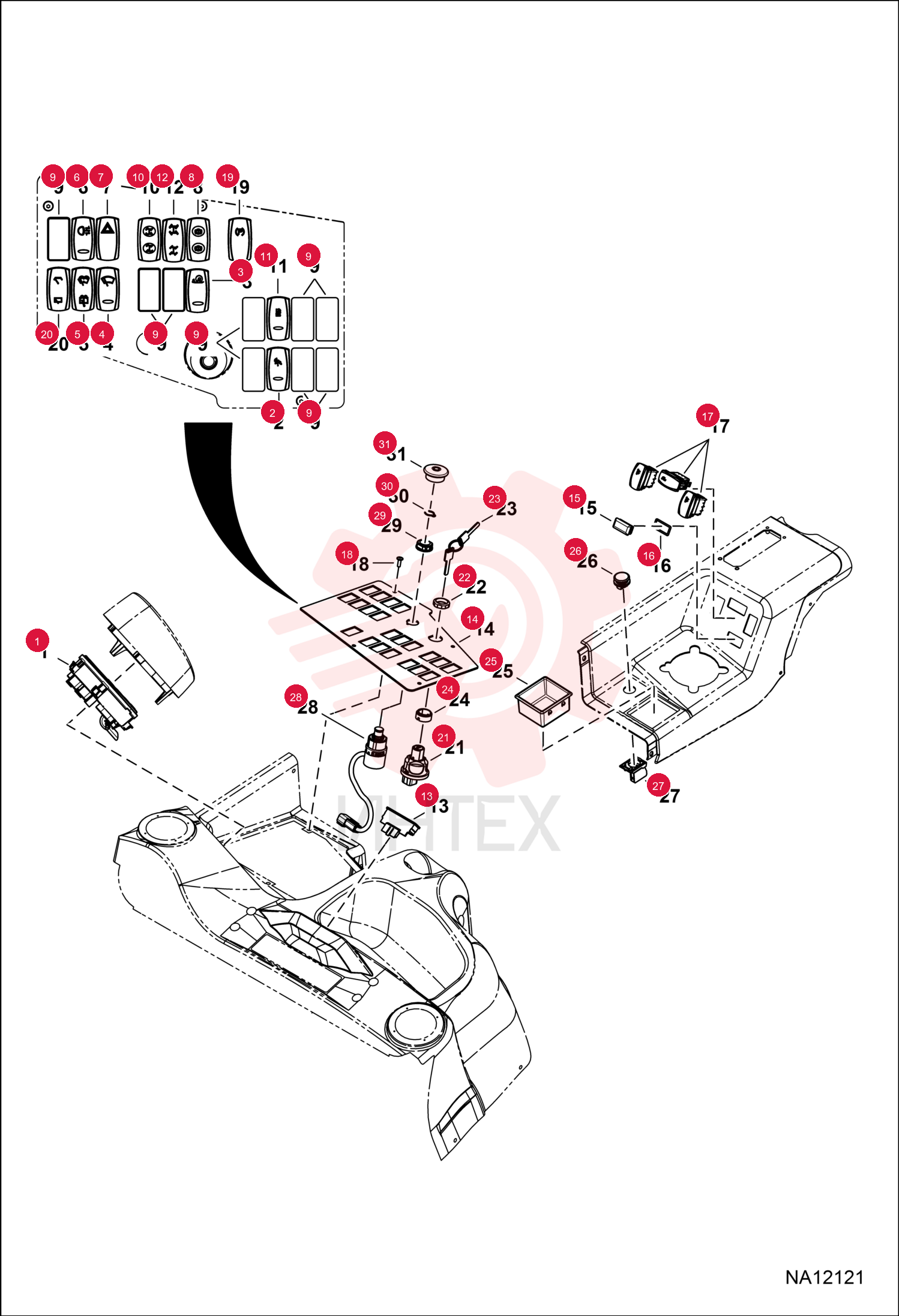

7256428 Дисплей контроллера

7256428 Дисплей контроллера

7256428 Дисплей контроллера

1 7256428

  • 7256428 - Дисплей контроллера

2 7245989

  • 7245989 - Переключатель клавишный

3 7172085

  • 7172085 - Переключатель клавишный

4 7172087

  • 7172087 - Переключатель клавишный

5 7172089

  • 7172089 - Переключатель клавишный

6 7172093

  • 7172093 - Переключатель клавишный

7 7172096

  • 7172096 - Переключатель клавишный

8 7269949

  • 7269949 - Переключатель

9 7178513

  • 7178513 - Крышка гнезда

10 7193578

  • 7193578 - Индикатор световой

11 7245988

  • 7245988 - Переключатель клавишный

12 7198947

  • 7198947 - Переключатель клавишный

13 7211934

  • 7211934 - Индикатор световой

14 7280059

  • 7280059 - Панель приборной доски

15 7256427

  • 7256427 - Крышка выключателя

16 7259546

  • 7259546 - Кольцо уплотнительное (О-кольцо)

17 7284964

  • 7284964 - Переключатель

18 7228975

  • 7228975 - Винт с фланцем

19 7275248

  • 7275248 - Переключатель

20 7230360

  • 7230360 - Переключатель клавишный

21 6693245

  • 6693245 - Выключатель зажигания

23 6693241

  • 6693241 - Шпонка (2)

24 7000328

  • 7000328 - Переключатель адаптера

25 7211550

  • 7211550 - Контейнер хранения

26 7300765

  • 7300765 - Пробка (заглушка)

28 7226872

  • 7226872 - Выключатель остановки
