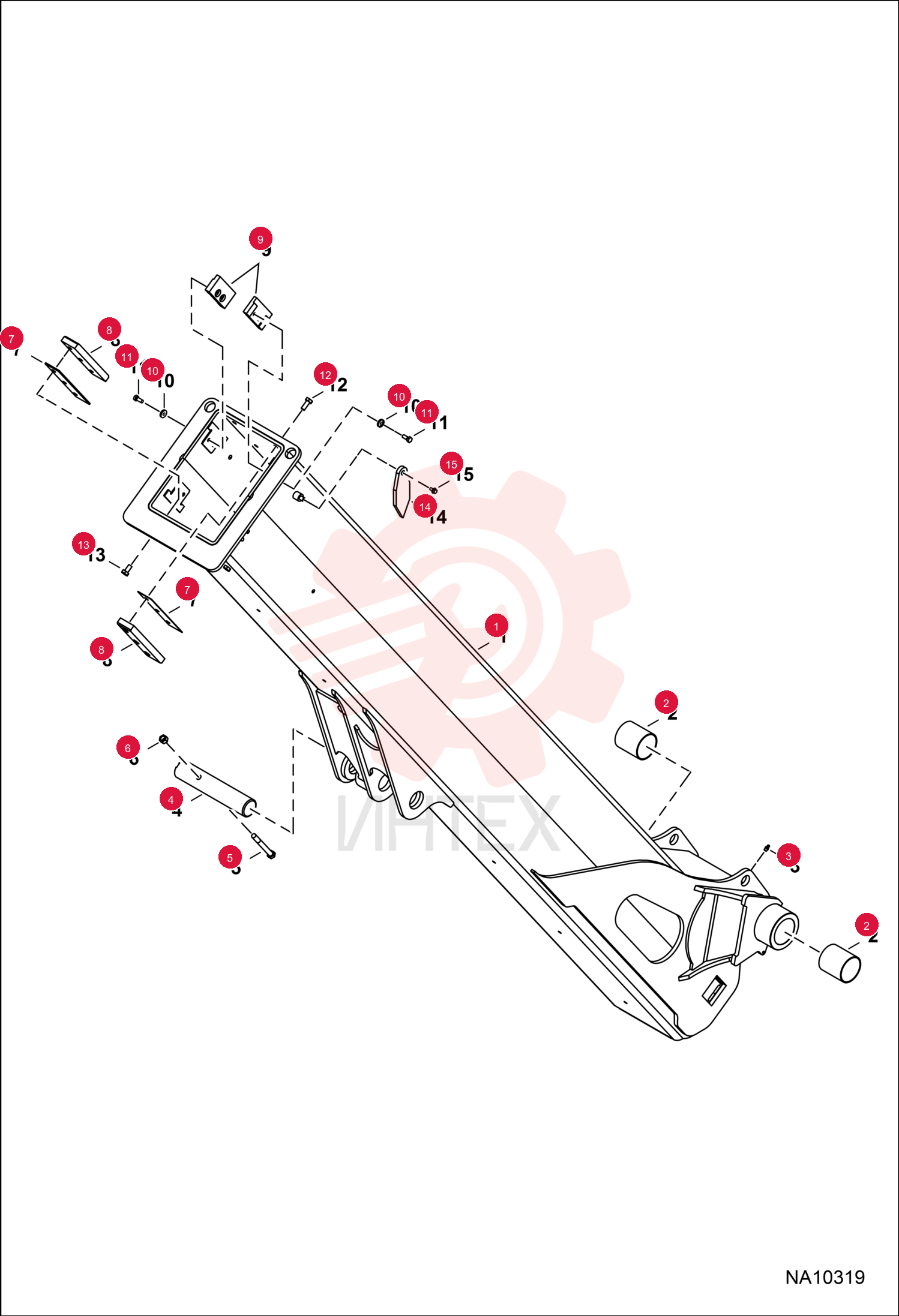

7242473-B Стрела

7242473-B Стрела

7242473-B Стрела

1 7242473-B

  • 7242473-B - Стрела

2 7213359

  • 7213359 - Подшипник поворота платформы ID70L80

3 1HM8

  • 1HM8 - Масленка

4 7237428

  • 7237428 - Палец

5 1CM12110

  • 1CM12110 - Болт

6 4DM12

  • 4DM12 - Гайка шестигранная

7 7214454

  • 7214454 - Пластина распорная

7 7214453

  • 7214453 - Пластина распорная

7 7214452

  • 7214452 - Пластина распорная

10 18EM824

  • 18EM824 - Шайба

11 4CM820

  • 4CM820 - Винт с шестигранной головкой 8.8

12 4CM1025

  • 4CM1025 - Винт

13 4CM1020

  • 4CM1020 - Болт

14 7181501

  • 7181501 - Указатель угла стрелы

15 29CM612

  • 29CM612 - Болт с фланцем
