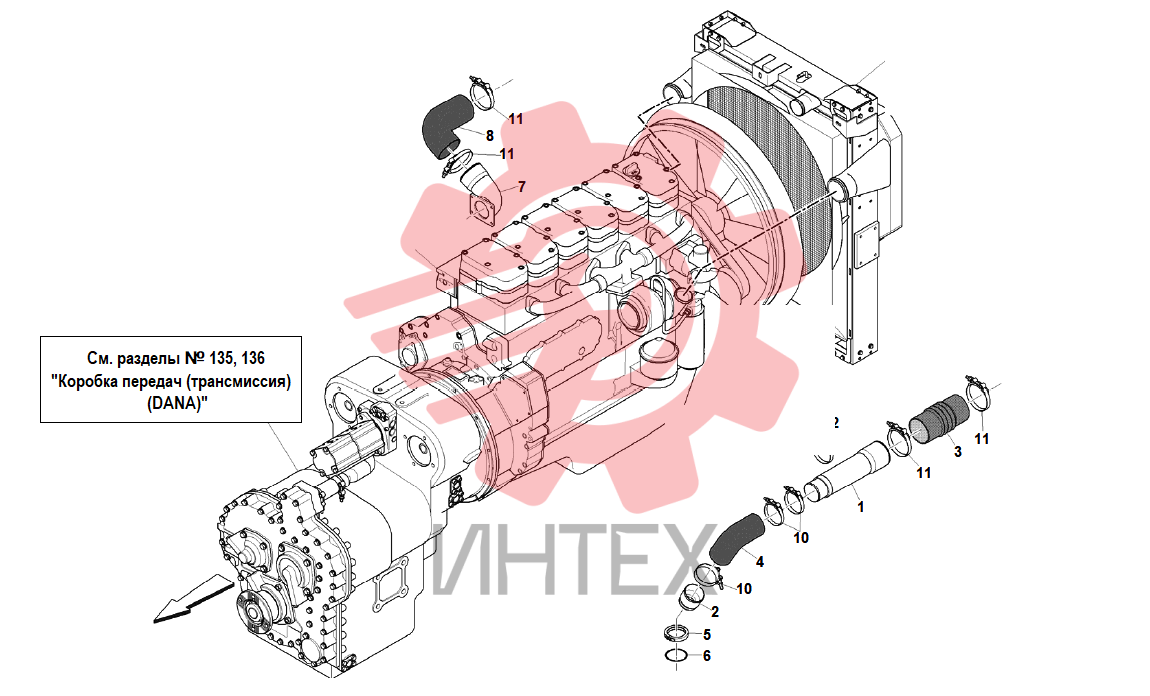

124. Система внутреннего охлаждения (SCANIA)

124. Система внутреннего охлаждения (SCANIA)

124. Система внутреннего охлаждения (SCANIA)

1 579455

  • 579455 - SUCTION TUBE
  • Кол-во: 1

2 597699

  • 597699 - PIPE
  • Кол-во: 1

3 573239

  • 573239 - PIPE COUPLING
  • Кол-во: 1

4 575470

  • 575470 - PIPE COUPLING
  • Кол-во: 1

5 582086

  • 582086 - STRAP
  • Кол-во: 1

6 582087

  • 582087 - O-RING
  • Кол-во: 1

7 597698

  • 597698 - PIPE
  • Кол-во: 1

8 597393

  • 597393 - PIPE COUPLING
  • Кол-во: 1

10 579760

  • 579760 - STRAP
  • Кол-во: 3

11 580211

  • 580211 - STRAP
  • Кол-во: 4

12 100491

  • 100491 - STRAP
  • Кол-во: 1

15 605063

  • 605063 - BRAKET
  • Кол-во: 1

17 00468

  • 00468 - SCREW M8х1
  • 25х20
  • Кол-во: 1
  • M8х1
  • 25х20

18 00723

  • 00723 - FLAT WASHER D.8
  • Кол-во: 1
  • D.8

19 601137

  • 601137 - RIBBED LOCK WASHER D.8
  • Кол-во: 1
  • D.8

21 00245

  • 00245 - SCREW M14х2х25
  • Кол-во: 1
  • M14х2х25

22 00722

  • 00722 - FLAT WASHER D.14
  • Кол-во: 1
  • D.14

23 601140

  • 601140 - RIBBED LOCK WASHER D.14
  • Кол-во: 1
  • D.14
