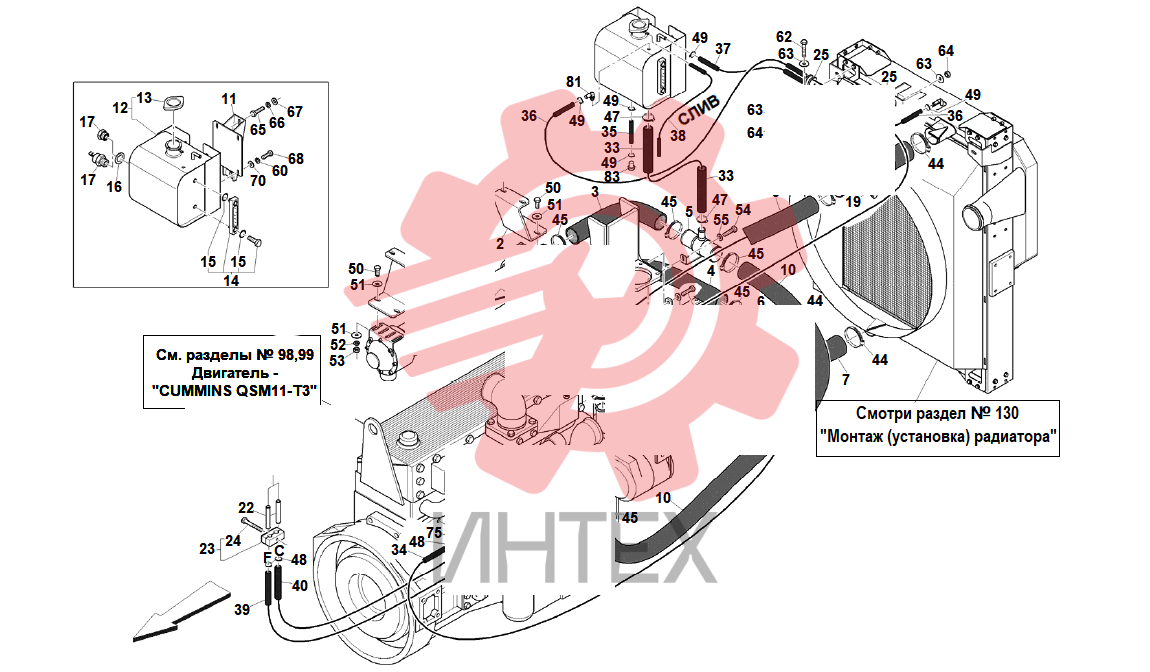

127. Система охлаждения двигателя (CUMMINS QSM11-T3)

127. Система охлаждения двигателя (CUMMINS QSM11-T3)

127. Система охлаждения двигателя (CUMMINS QSM11-T3)

1 595085

  • 595085 - OIL WATER EXCHANGER
  • Кол-во: 1

2 596501

  • 596501 - SUPPORT
  • Кол-во: 2

3 100208

  • 100208 - HOSE 90°
  • Кол-во: 1
  • 90°

4 602159

  • 602159 - HOSE
  • Кол-во: 1

5 601680

  • 601680 - PIPE
  • Кол-во: 1

6 596517

  • 596517 - PIPE
  • Кол-во: 2

7 510439

  • 510439 - HOSE 90°
  • Кол-во: 1
  • 90°

8 520426

  • 520426 - HOSE
  • Кол-во: 1

9 602160

  • 602160 - HOSE
  • Кол-во: 1

10 602156

  • 602156 - HOSE
  • Кол-во: 1

11 555658

  • 555658 - SUPPORT
  • Кол-во: 1

12 579219

  • 579219 - EXPANSION TANK ASS.Y
  • Кол-во: 1

13 580210

  • 580210 - PLUG
  • Кол-во: 1

14 556271

  • 556271 - WATER LEVEL SIGNALLING
  • Кол-во: 1

15 561995

  • 561995 - O-RING
  • Кол-во: 4

16 100361

  • 100361 - WASHER D.22х30
  • Кол-во: 1
  • D.22х30

17 050234

  • 050234 - PLUG
  • Кол-во: 1
  • STD (стандарт)

17 543327

  • 543327 - BULB
  • Кол-во: 1
  • ОРТ (поставляется по запросу заказчика)

18 524125

  • 524125 - COCK
  • Кол-во: 1

19 100368

  • 100368 - SEAL WASHER D.14х20
  • Кол-во: 5
  • D.14х20

20 602155

  • 602155 - BRACKET
  • Кол-во: 1

21 526290

  • 526290 - BRACKET
  • Кол-во: 1

22 557013

  • 557013 - PIPE
  • Кол-во: 2

23 100559

  • 100559 - COLLAR ASS.Y
  • Кол-во: 1

24 00469

  • 00469 - SCREW M8х1
  • 25х35
  • Кол-во: 1
  • M8х1
  • 25х35

25 102328

  • 102328 - STRAP DM.26
  • Кол-во: 2
  • DM.26

33 563993

  • 563993 - HOSE
  • Кол-во: 1

34 604563

  • 604563 - HOSE
  • Кол-во: 1

35 535030

  • 535030 - HOSE
  • Кол-во: 1

36 520505

  • 520505 - HOSE
  • Кол-во: 1

37 536994

  • 536994 - HOSE
  • Кол-во: 1

38 595285

  • 595285 - HOSE
  • Кол-во: 1

39 578647

  • 578647 - HOSE
  • Кол-во: 1

40 595286

  • 595286 - HOSE
  • Кол-во: 1

44 100228

  • 100228 - STRAP
  • Кол-во: 4

45 100237

  • 100237 - STRAP
  • Кол-во: 9

47 100240

  • 100240 - STRAP
  • Кол-во: 2

48 100238

  • 100238 - STRAP
  • Кол-во: 6

49 102185

  • 102185 - STRAP
  • Кол-во: 6

50 00481

  • 00481 - SCREW M12х1
  • 75х30
  • Кол-во: 8
  • M12х1
  • 75х30

51 00807

  • 00807 - FLAT WASHER D.12хD.36
  • Кол-во: 12
  • D.12хD.36

52 601139

  • 601139 - RIBBED LOCK WASHER D.12
  • Кол-во: 2
  • D.12

53 00521

  • 00521 - NUT M12х1
  • 75
  • Кол-во: 4
  • M12х1
  • 75

54 00314

  • 00314 - SCREW M10х1
  • 5х40
  • Кол-во: 2
  • M10х1
  • 5х40

55 00719

  • 00719 - FLAT WASHER D.10
  • Кол-во: 4
  • D.10

56 00603

  • 00603 - SELF LOCKING NUT M10х1
  • 5
  • Кол-во: 2
  • M10х1
  • 5

60 601137

  • 601137 - RIBBED LOCK WASHER D.8
  • Кол-во: 5
  • D.8

62 00152

  • 00152 - SCREW M6х1х20
  • Кол-во: 2
  • M6х1х20

63 00735

  • 00735 - FLAT WASHER D.6хD.18
  • Кол-во: 4
  • D.6хD.18

64 00601

  • 00601 - SELF LOCKING NUT M6х1
  • Кол-во: 2
  • M6х1

65 00482

  • 00482 - SCREW M12х1
  • 75х35
  • Кол-во: 2
  • M12х1
  • 75х35

66 601139

  • 601139 - RIBBED LOCK WASHER D.12
  • Кол-во: 8
  • D.12

67 00726

  • 00726 - FLAT WASHER D.12
  • Кол-во: 2
  • D.12

68 00098

  • 00098 - SCREW M8х1
  • 25х25
  • Кол-во: 4
  • M8х1
  • 25х25

70 00723

  • 00723 - FLAT WASHER D.8
  • Кол-во: 4
  • D.8

73 587450

  • 587450 - CONNECTION
  • Кол-во: 1

74 101483

  • 101483 - CONNECTION
  • Кол-во: 2

75 101127

  • 101127 - CONNECTION 90°
  • Кол-во: 1
  • 90°

76 101500

  • 101500 - CONNECTION 90°
  • Кол-во: 1
  • 90°

77 102291

  • 102291 - CONNECTION 90°
  • Кол-во: 1
  • 90°

78 101499

  • 101499 - CONNECTION
  • Кол-во: 1

79 050627

  • 050627 - CONNECTION
  • Кол-во: 1

80 100102

  • 100102 - CONNECTION
  • Кол-во: 1

81 579686

  • 579686 - CONNECTION 90°
  • Кол-во: 1
  • 90°

82 050230

  • 050230 - PLUG
  • Кол-во: 2

83 575614

  • 575614 - PLUG
  • Кол-во: 1
