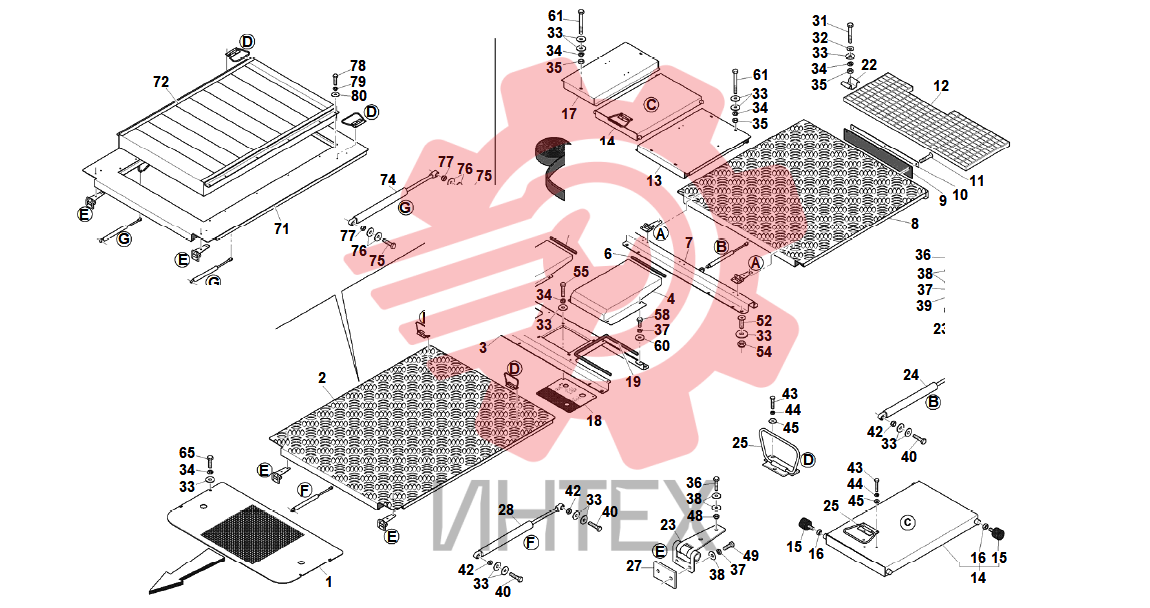

13. Капот двигателя и верхняя облицовка

13. Капот двигателя и верхняя облицовка

1 561710

  • 561710 - Подножка передняя
  • Кол-во: 1

2 555626

  • 555626 - Капот передний в сборе
  • Кол-во: 1

3 555571

  • 555571 - Пластина
  • Кол-во: 1

4 597424

  • 597424 - Защита левая боковая
  • Кол-во: 1

5 597423

  • 597423 - Защита правая боковая
  • Кол-во: 1

6 102280

  • 102280 - Прокладка
  • Кол-во: A.R.
  • A.R-в случае необходимости (указать кол-во
  • м.
  • м2)

7 555578

  • 555578 - Опора
  • Кол-во: 1

8 575433

  • 575433 - Подножка задняя в сборе
  • Кол-во: 1

9 561525

  • 561525 - Защита резиновая
  • Кол-во: 1

10 561524

  • 561524 - Пластина крепежная
  • Кол-во: 1

11 200468

  • 200468 - Винт M6х30
  • Кол-во: 3
  • M6х30

12 568109

  • 568109 - Решётка задняя
  • Кол-во: 1

13 559968

  • 559968 - Защита левая в сборе
  • Кол-во: 1

14 559974

  • 559974 - Защита в сборе
  • Кол-во: 1

15 534245

  • 534245 - Сайлентблок
  • Кол-во: 4

17 559964

  • 559964 - Защита правая в сборе
  • Кол-во: 1

18 597893

  • 597893 - Пластина
  • Кол-во: 1

19 101609

  • 101609 - Прокладка
  • Кол-во: A.R.
  • A.R-в случае необходимости (указать кол-во
  • м.
  • м2)

22 532036

  • 532036 - Кронштейн фиксирующий
  • Кол-во: 4

23 533900

  • 533900 - Петля
  • Кол-во: 4

24 531190

  • 531190 - Цилиндр упорный
  • Кол-во: 1

25 556095

  • 556095 - Ручка
  • Кол-во: 3

27 559508

  • 559508 - Пластина
  • Кол-во: 2

31 00020

  • 00020 - Винт M8x1
  • 25x40
  • Кол-во: 4
  • M8x1
  • 25x40

32 00723

  • 00723 - Шайба плоская D.8
  • Кол-во: 4
  • D.8

34 601137

  • 601137 - Шайба стопорная ребристая D.8
  • Кол-во: 18
  • D.8

34 00522

  • 00522 - Гайка M6x1
  • Кол-во: 4
  • M6x1

35 00520

  • 00520 - Гайка M8x1
  • 25
  • Кол-во: 10
  • M8x1
  • 25

36 00465

  • 00465 - Винт M6x1x25
  • Кол-во: 12
  • M6x1x25

37 601136

  • 601136 - Шайба стопорная ребристая D.6
  • Кол-во: 20
  • D.6

38 00718

  • 00718 - Шайба плоская D.6
  • Кол-во: 24
  • D.6

39 00522

  • 00522 - Гайка M6х1
  • Кол-во: 4
  • M6х1

43 00463

  • 00463 - Винт M5x0
  • 8x25
  • Кол-во: 9
  • M5x0
  • 8x25

43 00602

  • 00602 - Гайка самоконтрящаяся M8x1
  • 25
  • Кол-во: 8
  • M8x1
  • 25

44 00469

  • 00469 - Винт M8x1
  • 25x35
  • Кол-во: 4
  • M8x1
  • 25x35

45 00720

  • 00720 - Шайба плоская D.5
  • Кол-во: 9
  • D.5

48 00601

  • 00601 - Гайка самоконтрящаяся M6x1
  • Кол-во: 4
  • M6x1

49 00152

  • 00152 - Винт M6x1x20
  • Кол-во: 4
  • M6x1x20

52 00445

  • 00445 - Винт M8x1
  • 25x25
  • Кол-во: 8
  • M8x1
  • 25x25

52 536534

  • 536534 - Цилиндр упорный 80 кг
  • Кол-во: 2
  • 80 кг. ОРТ (поставляется по запросу заказчика)

53 00469

  • 00469 - Винт M8x1
  • 25x35
  • Кол-во: 4
  • M8x1
  • 25x35 ОРТ (поставляется по запросу заказчика)

54 00733

  • 00733 - Шайба плоская D.8xD.24
  • Кол-во: 8
  • D.8xD.24 ОРТ (поставляется по запросу заказчика)

55 00602

  • 00602 - Гайка самоконтрящаяся M8x1
  • 25
  • Кол-во: 4
  • M8x1
  • 25 ОРТ (поставляется по запросу заказчика)

57 00751

  • 00751 - Шайба пружинная D.5
  • Кол-во: 12
  • D.5 ОРТ (поставляется по запросу заказчика)

58 00092

  • 00092 - Винт M6x1x16
  • Кол-во: 8
  • M6x1x16

60 00735

  • 00735 - Шайба плоская D.6xD.18
  • Кол-во: 8
  • D.6xD.18

61 00317

  • 00317 - Винт M8x1
  • 25x70
  • Кол-во: 6
  • M8x1
  • 25x70

65 00098

  • 00098 - Винт M8x1
  • 25x25
  • Кол-во: 4
  • M8x1
  • 25x25

68 600004

  • 600004 - Прокладка клейкая 20x3
  • Кол-во: A.R.
  • 20x3 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

71 576665

  • 576665 - Капот передний
  • Кол-во: 1
  • ОРТ (поставляется по запросу заказчика)

72 566197

  • 566197 - Панель звукоизоляционная
  • Кол-во: 1
  • ОРТ (поставляется по запросу заказчика)

74 536534

  • 536534 - Цилиндр упорный 80 кг
  • Кол-во: 1
  • 80 кг.

75 00469

  • 00469 - Винт M8x1
  • 25x35
  • Кол-во: 4
  • M8x1
  • 25x35

76 00733

  • 00733 - Шайба плоская D.8xD.24
  • Кол-во: 40
  • D.8xD.24

77 00602

  • 00602 - Гайка самоконтрящаяся M8x1
  • 25
  • Кол-во: 4
  • M8x1
  • 25

78 00462

  • 00462 - Винт M5x0
  • 8x20
  • Кол-во: 12
  • M5x0
  • 8x20 ОРТ (поставляется по запросу заказчика)

79 00751

  • 00751 - Шайба пружинная D.5
  • Кол-во: 9
  • D.5

80 00824

  • 00824 - Шайба плоская D.5xD.15
  • Кол-во: 12
  • D.5xD.15 ОРТ (поставляется по запросу заказчика)
