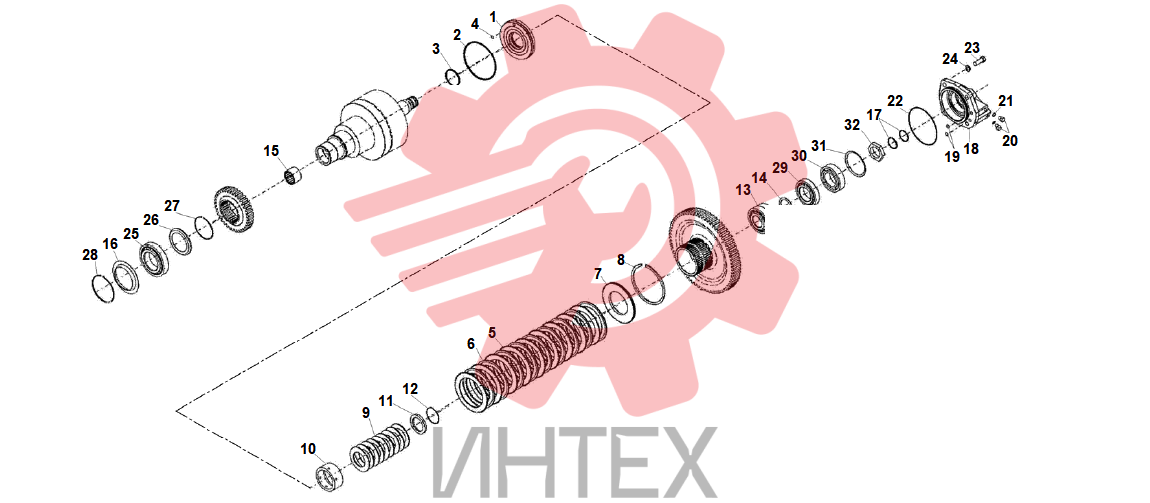

163. Вал муфты 1-й передачи (DANA "TE27")

163. Вал муфты 1-й передачи (DANA "TE27")

163. Вал муфты 1-й передачи (DANA "TE27")

1 599803

  • 599803 - CLUTCH PISTON
  • Кол-во: 1

2 599804

  • 599804 - GASKET
  • Кол-во: 1

3 561833

  • 561833 - SEAL RING
  • Кол-во: 1

4 599832

  • 599832 - SCREW
  • Кол-во: 1

5 599806

  • 599806 - INNER DISK
  • Кол-во: 10

6 599858

  • 599858 - OUTLET DISK
  • Кол-во: 10

7 599859

  • 599859 - CLUTCH DISK
  • Кол-во: 1

8 599811

  • 599811 - CIRCLIP
  • Кол-во: 1

9 599863

  • 599863 - SPRING
  • Кол-во: 1

10 599864

  • 599864 - SHIM
  • Кол-во: 1

11 599865

  • 599865 - THRUSTBUTTON
  • Кол-во: 1

12 599814

  • 599814 - SEAL RING
  • Кол-во: 1

13 599866

  • 599866 - BEARING
  • Кол-во: 1

14 531866

  • 531866 - WASHER
  • Кол-во: 1

15 561851

  • 561851 - NEEDLE BEARING
  • Кол-во: 1

16 599867

  • 599867 - OIL SEAL
  • Кол-во: 1

17 599844

  • 599844 - STOP RING
  • Кол-во: 2

18 599868

  • 599868 - COVER
  • Кол-во: 1

19 599852

  • 599852 - O-RING
  • Кол-во: 2

20 599848

  • 599848 - PLUG
  • Кол-во: 2

21 599849

  • 599849 - O-RING
  • Кол-во: 2

22 599870

  • 599870 - O-RING
  • Кол-во: 1

23 526605

  • 526605 - SCREW
  • Кол-во: 4

24 526604

  • 526604 - WASHER
  • Кол-во: 4

25 599871

  • 599871 - BEARING
  • Кол-во: 1

26 599872

  • 599872 - SPACER
  • Кол-во: 1

27 599873

  • 599873 - CIRCLIP
  • Кол-во: 1

28 599874

  • 599874 - CIRCLIP
  • Кол-во: 1

29 599875

  • 599875 - BEARING
  • Кол-во: 1

30 599876

  • 599876 - BEARING
  • Кол-во: 1

31 599877

  • 599877 - THRUSTBUTTON
  • Кол-во: 1

32 599878

  • 599878 - NUT
  • Кол-во: 1
