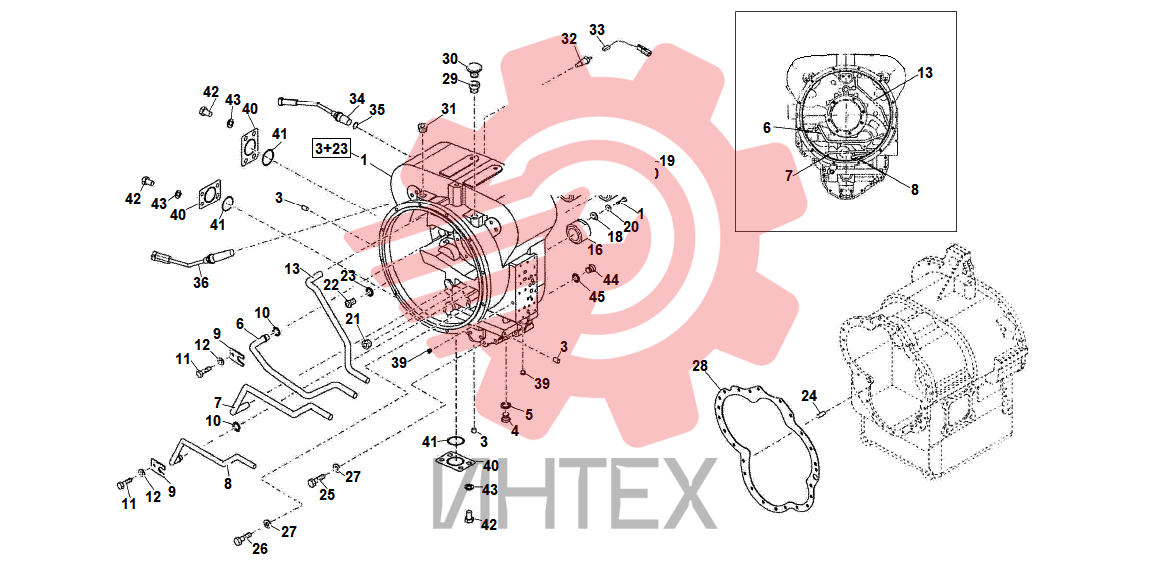

138. Коробка передач (трансмиссия) (DANA "TE32") - корпус гидротрансформатора

138. Коробка передач (трансмиссия) (DANA "TE32") - корпус гидротрансформатора

138. Коробка передач (трансмиссия) (DANA "TE32") - корпус гидротрансформатора

1 599732

  • 599732 - HOUSING ASS.Y
  • Кол-во: 1

3 599733

  • 599733 - PLUG
  • Кол-во: 3

4 599734

  • 599734 - PLUG
  • Кол-во: 1

5 599735

  • 599735 - O-RING
  • Кол-во: 1

6 599736

  • 599736 - HYDRAULIC PIPE
  • Кол-во: 1

7 599737

  • 599737 - HYDRAULIC PIPE
  • Кол-во: 1

8 599738

  • 599738 - HYDRAULIC PIPE
  • Кол-во: 1

9 531242

  • 531242 - SUPPORT
  • Кол-во: 2

10 153302

  • 153302 - O-RING
  • Кол-во: 2

13 599739

  • 599739 - HYDRAULIC PIPE
  • Кол-во: 1

14 153222

  • 153222 - BUSHING
  • Кол-во: 1

15 599740

  • 599740 - PIPE COUPLING
  • Кол-во: 1

16 599741

  • 599741 - PIPE COUPLING
  • Кол-во: 1

17 599742

  • 599742 - PIPE COUPLING
  • Кол-во: 1

18 153218

  • 153218 - LOCK WASHER
  • Кол-во: 3

18 153214

  • 153214 - SCREW
  • Кол-во: 3

19 153214

  • 153214 - SCREW
  • Кол-во: 2

19 531241

  • 531241 - LOCK WASHER
  • Кол-во: 3

20 531241

  • 531241 - LOCK WASHER
  • Кол-во: 2

21 153242

  • 153242 - PLUG
  • Кол-во: 1

24 153229

  • 153229 - PIN
  • Кол-во: 2

25 599745

  • 599745 - SCREW
  • Кол-во: 14

26 536908

  • 536908 - SCREW
  • Кол-во: 9

27 531260

  • 531260 - LOCK WASHER
  • Кол-во: 23

28 531261

  • 531261 - GASKET
  • Кол-во: 1

29 521934

  • 521934 - CONNECTION
  • Кол-во: 1

30 153216

  • 153216 - BREATHER
  • Кол-во: 1

31 531254

  • 531254 - PLUG
  • Кол-во: 1

32 599746

  • 599746 - TEMPERATURE SENSOR
  • Кол-во: 1

33 599747

  • 599747 - CONNECTOR
  • Кол-во: 1

34 599748

  • 599748 - SPEED SENSOR ASS.Y
  • Кол-во: 1

35 599749

  • 599749 - O-RING
  • Кол-во: 1

36 599750

  • 599750 - SPEED SENSOR ASS.Y
  • Кол-во: 1

39 150956

  • 150956 - PLUG
  • Кол-во: 2

40 599751

  • 599751 - COVER
  • Кол-во: 3

41 599752

  • 599752 - O-RING
  • Кол-во: 3

41 599743

  • 599743 - PLUG
  • Кол-во: 1

42 599753

  • 599753 - SCREW
  • Кол-во: 12

42 521974

  • 521974 - O-RING
  • Кол-во: 1

43 599754

  • 599754 - LOCK WASHER
  • Кол-во: 12

44 599743

  • 599743 - PLUG
  • Кол-во: 2

45 521974

  • 521974 - O-RING
  • Кол-во: 2
