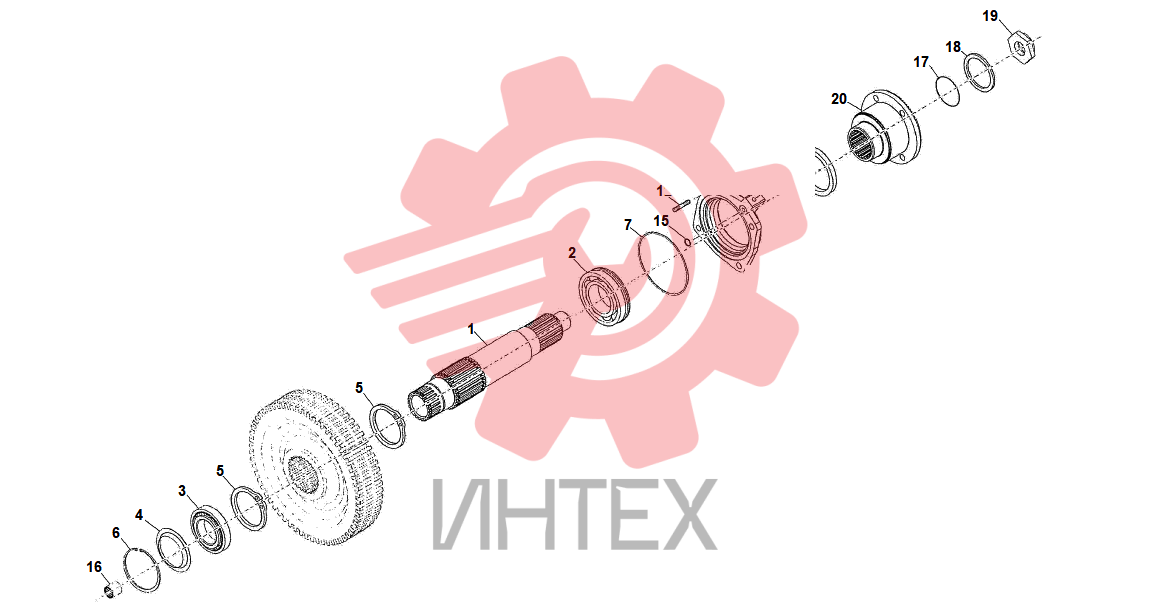

170. Вал выходной в сборе (DANA "TE32")

170. Вал выходной в сборе (DANA "TE32")

170. Вал выходной в сборе (DANA "TE32")

1 599884

  • 599884 - OUTPUT SHAFT
  • Кол-во: 1

2 153107

  • 153107 - BEARING
  • Кол-во: 1

3 599885

  • 599885 - BEARING
  • Кол-во: 1

4 599886

  • 599886 - OIL SEAL
  • Кол-во: 1

5 599873

  • 599873 - CIRCLIP
  • Кол-во: 2

6 599887

  • 599887 - CIRCLIP
  • Кол-во: 1

7 151005

  • 151005 - O-RING
  • Кол-во: 1

8 599888

  • 599888 - SEAL RING
  • Кол-во: 1

9 599889

  • 599889 - COVER
  • Кол-во: 1

10 599848

  • 599848 - PLUG
  • Кол-во: 1

11 599849

  • 599849 - O-RING
  • Кол-во: 1

12 531826

  • 531826 - STUD
  • Кол-во: 4

13 526604

  • 526604 - WASHER
  • Кол-во: 4

14 531828

  • 531828 - NUT
  • Кол-во: 4

15 599852

  • 599852 - O-RING
  • Кол-во: 1

16 599890

  • 599890 - BEARING
  • Кол-во: 1

17 561864

  • 561864 - O-RING
  • Кол-во: 1

18 599891

  • 599891 - WASHER
  • Кол-во: 1

19 153313

  • 153313 - NUT
  • Кол-во: 1

20 599892

  • 599892 - FLANGE
  • Кол-во: 1
