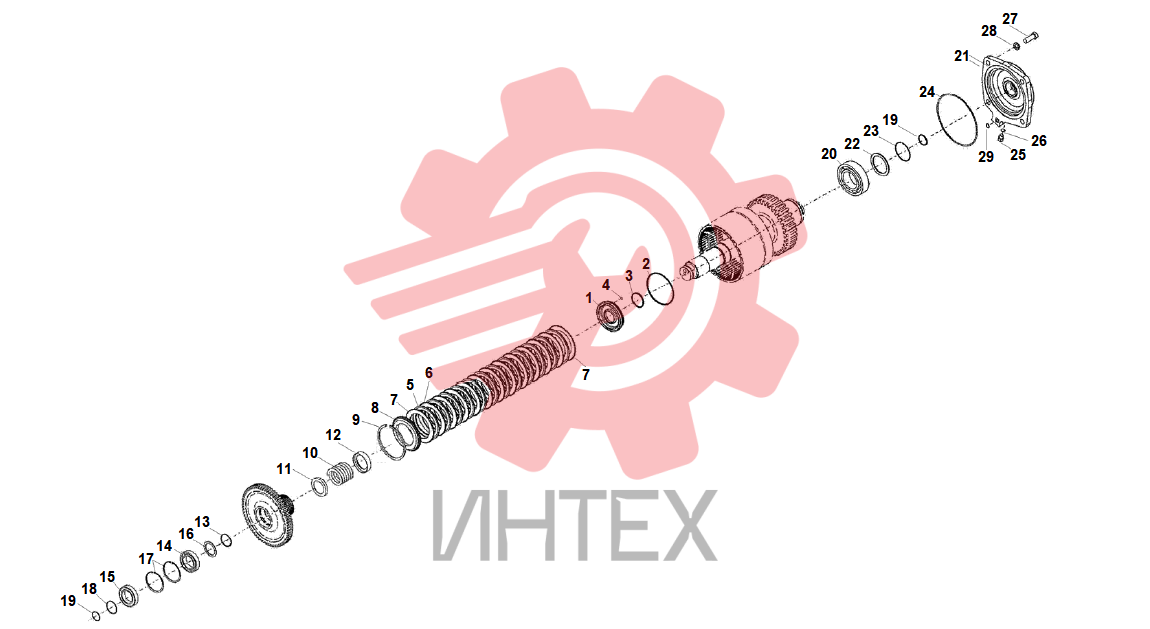

157. Вал муфты 3-й передачи (DANA "TE27")

157. Вал муфты 3-й передачи (DANA "TE27")

157. Вал муфты 3-й передачи (DANA "TE27")

1 599826

  • 599826 - PISTON ASS.Y
  • Кол-во: 1
  • Включая позиции со 2 по 4

2 599827

  • 599827 - CIRCLIP
  • Кол-во: 1

3 561833

  • 561833 - SEAL RING
  • Кол-во: 1

4 599832

  • 599832 - SCREW
  • Кол-во: 1

5 599833

  • 599833 - CLUTCH DISK INNER
  • Кол-во: 9

6 599834

  • 599834 - OUTLET CLUTCH DISK
  • Кол-во: 8

7 599835

  • 599835 - OUTLET CLUTCH DISK
  • Кол-во: 2

8 599836

  • 599836 - END PLATE
  • Кол-во: 1

9 151214

  • 151214 - CIRCLIP
  • Кол-во: 1

10 599838

  • 599838 - SPRING
  • Кол-во: 1

11 599839

  • 599839 - BACKING RING
  • Кол-во: 1

12 599840

  • 599840 - SPRING RETAINER
  • Кол-во: 1

13 599814

  • 599814 - SEAL RING
  • Кол-во: 1

14 531830

  • 531830 - BEARING
  • Кол-во: 1

15 531831

  • 531831 - BEARING
  • Кол-во: 1

16 531866

  • 531866 - WASHER
  • Кол-во: 1

17 599842

  • 599842 - CIRCLIP
  • Кол-во: 2

18 599843

  • 599843 - CIRCLIP
  • Кол-во: 1

19 599844

  • 599844 - STOP RING
  • Кол-во: 2

20 153107

  • 153107 - BEARING
  • Кол-во: 1

21 599846

  • 599846 - COVER
  • Кол-во: 1

22 599777

  • 599777 - SPACER
  • Кол-во: 1

23 599781

  • 599781 - CIRCLIP
  • Кол-во: 1

24 153109

  • 153109 - O-RING
  • Кол-во: 1

25 599848

  • 599848 - PLUG
  • Кол-во: 1

26 599849

  • 599849 - O-RING
  • Кол-во: 1

27 526605

  • 526605 - SCREW
  • Кол-во: 4

28 526604

  • 526604 - WASHER
  • Кол-во: 4

29 599852

  • 599852 - O-RING
  • Кол-во: 1
