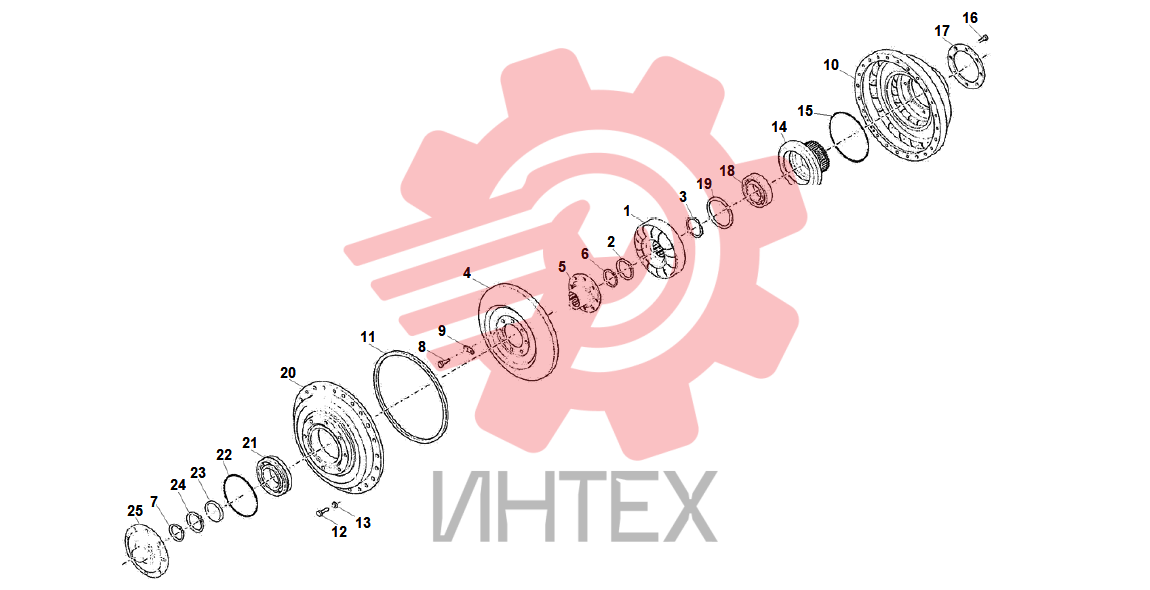

147. Коробка передач (трансмиссия) (DANA "TE27") - гидротрансформатор

147. Коробка передач (трансмиссия) (DANA "TE27") - гидротрансформатор

147. Коробка передач (трансмиссия) (DANA "TE27") - гидротрансформатор

1 531304

  • 531304 - REACTION MEMBER
  • Кол-во: 1

2 153091

  • 153091 - CIRCLIP
  • Кол-во: 1

3 531305

  • 531305 - SHIM
  • Кол-во: 1

4 531310

  • 531310 - TURBINE
  • Кол-во: 1

5 599789

  • 599789 - TURBINE HUB
  • Кол-во: 1

6 599790

  • 599790 - CIRCLIP
  • Кол-во: 1

7 599791

  • 599791 - CIRCLIP
  • Кол-во: 1

8 153087

  • 153087 - SCREW
  • Кол-во: 10

9 153088

  • 153088 - LOCKING PLATE
  • Кол-во: 5

10 531307

  • 531307 - ROTOR FOR PUMP
  • Кол-во: 1

11 531311

  • 531311 - O-RING
  • Кол-во: 1

12 522056

  • 522056 - SCREW
  • Кол-во: 32

13 531260

  • 531260 - LOCK WASHER
  • Кол-во: 32

14 531306

  • 531306 - HUB
  • Кол-во: 1

15 153098

  • 153098 - O-RING
  • Кол-во: 1

16 531309

  • 531309 - SCREW
  • Кол-во: 8

17 531308

  • 531308 - FLANGE
  • Кол-во: 1

18 153095

  • 153095 - BEARING
  • Кол-во: 1

19 153094

  • 153094 - CIRCLIP
  • Кол-во: 1

20 599792

  • 599792 - COVER
  • Кол-во: 1

21 153107

  • 153107 - BEARING
  • Кол-во: 1

22 153109

  • 153109 - O-RING
  • Кол-во: 1

23 599777

  • 599777 - SPACER
  • Кол-во: 1

24 599781

  • 599781 - CIRCLIP
  • Кол-во: 1

25 599794

  • 599794 - COVER
  • Кол-во: 1
