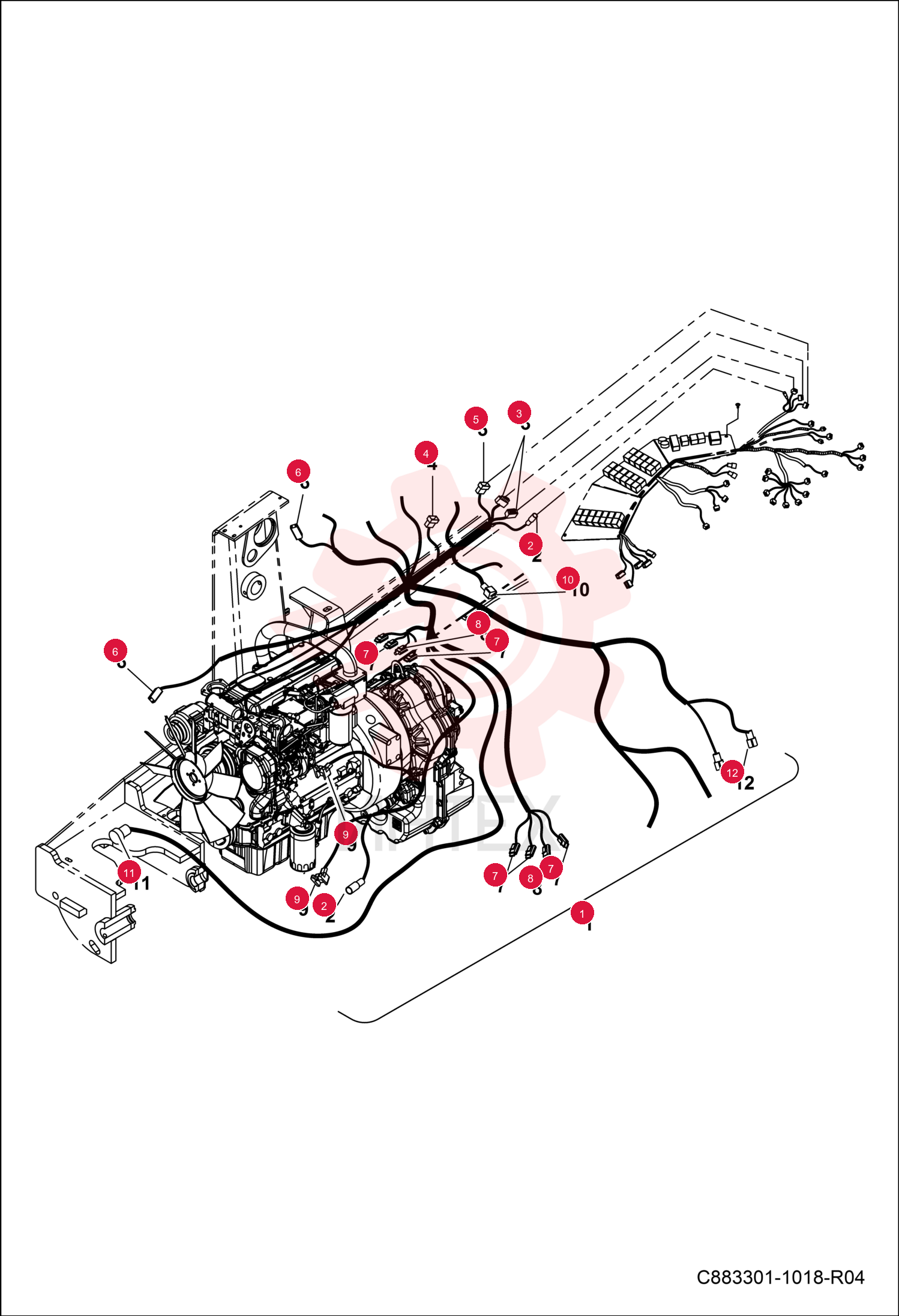

7356607 Электропроводка двигателя (часть 4)

7356607 Электропроводка двигателя (часть 4)

7356607 Электропроводка двигателя (часть 4)

1 7356607

  • 7356607 - Электропроводка двигателя

2 7289548

  • 7289548 - Гнездо

3 7289546

  • 7289546 - Гнездо

4 7289554

  • 7289554 - Гнездо

5 7289545

  • 7289545 - Гнездо

6 7289550

  • 7289550 - Гнездо

7 7291278

  • 7291278 - Гнездо

8 7291279

  • 7291279 - Гнездо

9 7289549

  • 7289549 - Гнездо

10 7289559

  • 7289559 - Гнездо

11 7289551

  • 7289551 - Сигнал звуковой

12 7289574

  • 7289574 - Клемма
