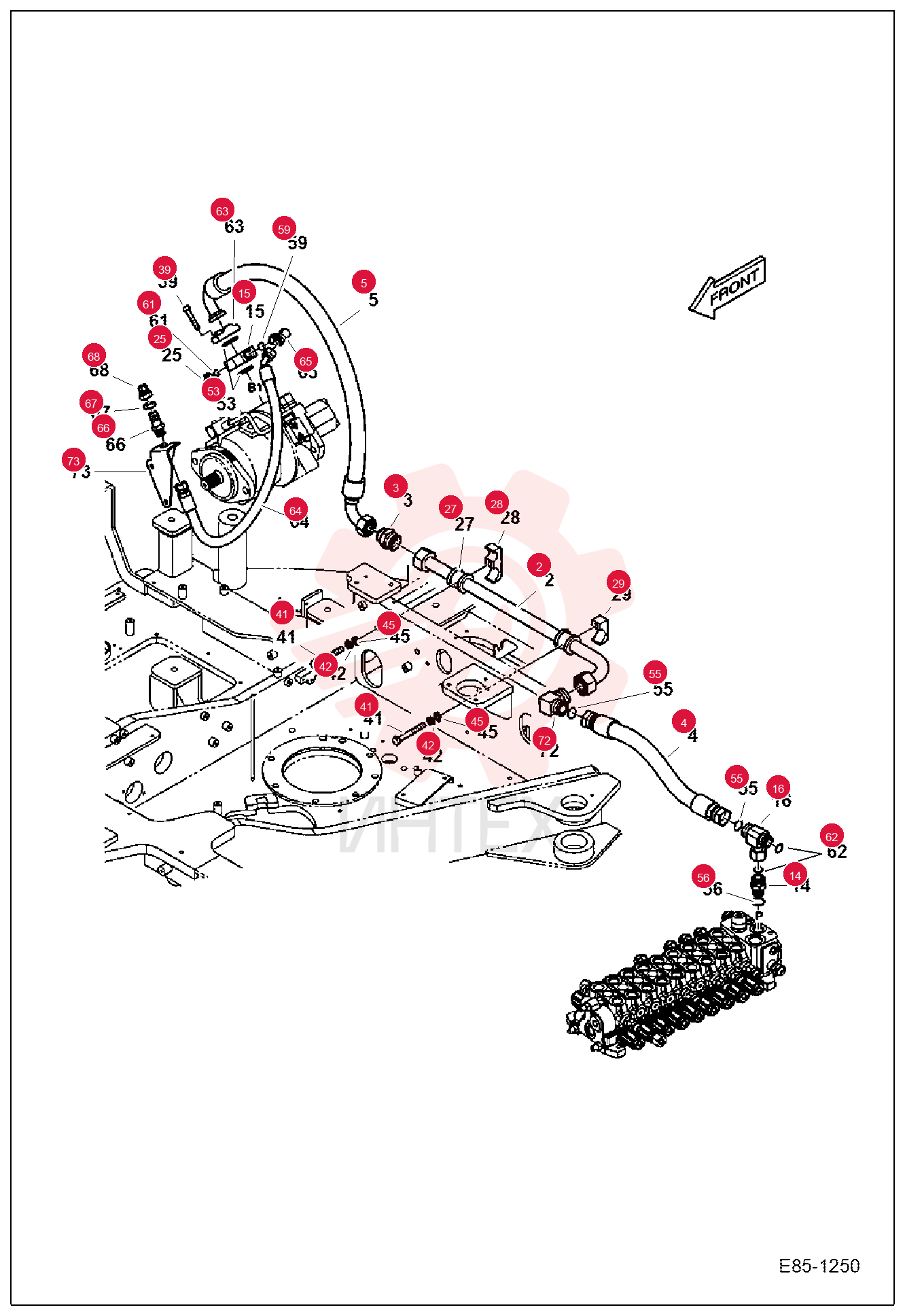

7277361 Трубопровод гидравлический (часть 1)

7277361 Трубопровод гидравлический (часть 1)

7277361 Трубопровод гидравлический (часть 1)

2 7277361

  • 7277361 - Трубопровод гидравлический

3 7277362

  • 7277362 - Фитинг гидравлический прямой

4 7029129

  • 7029129 - Шланг гидравлический

5 7029198

  • 7029198 - Шланг гидравлический

14 7028673

  • 7028673 - Адаптер

15 7028676

  • 7028676 - Адаптер

16 7029459

  • 7029459 - Тройник

25 7004732

  • 7004732 - Пробка (заглушка)

27 7029345

  • 7029345 - Втулка уплотнительная

28 7028882

  • 7028882 - Зажим

29 7028883

  • 7028883 - Зажим

39 7007754

  • 7007754 - Болт с внутренним шестигранником

41 7007691

  • 7007691 - Болт

42 7276728

  • 7276728 - Шайба

42 7007836

  • 7007836 - Шайба пружинная M12

45 7007820

  • 7007820 - Шайба пружинная

45 7276729

  • 7276729 - Шайба

53 7004630

  • 7004630 - Кольцо уплотнительное (О-кольцо)

55 7029247

  • 7029247 - Кольцо уплотнительное (О-кольцо)

56 7009947

  • 7009947 - Кольцо уплотнительное (О-кольцо)

59 7284551

  • 7284551 - Кольцо уплотнительное (О-кольцо)
  • Ранее 7007909

61 7283267

  • 7283267 - Кольцо уплотнительное (О-кольцо)
  • Ранее 7007906

62 7007960

  • 7007960 - Кольцо уплотнительное (О-кольцо)

63 7029020

  • 7029020 - Фланец

64 7029142

  • 7029142 - Шланг гидравлический

65 7029001

  • 7029001 - Фитинг
  • угольник

65 7283724

  • 7283724 - Фитинг
  • угольник гидравлический

66 7003950

  • 7003950 - Адаптер

66 7005566

  • 7005566 - Адаптер

67 7003876

  • 7003876 - Гайка

68 7004766

  • 7004766 - Пробка (заглушка)

72 7029752

  • 7029752 - Фитинг
  • угольник

72 7029005

  • 7029005 - Фитинг
  • угольник

73 7028751

  • 7028751 - Кронштейн

73 7277363

  • 7277363 - Кронштейн
