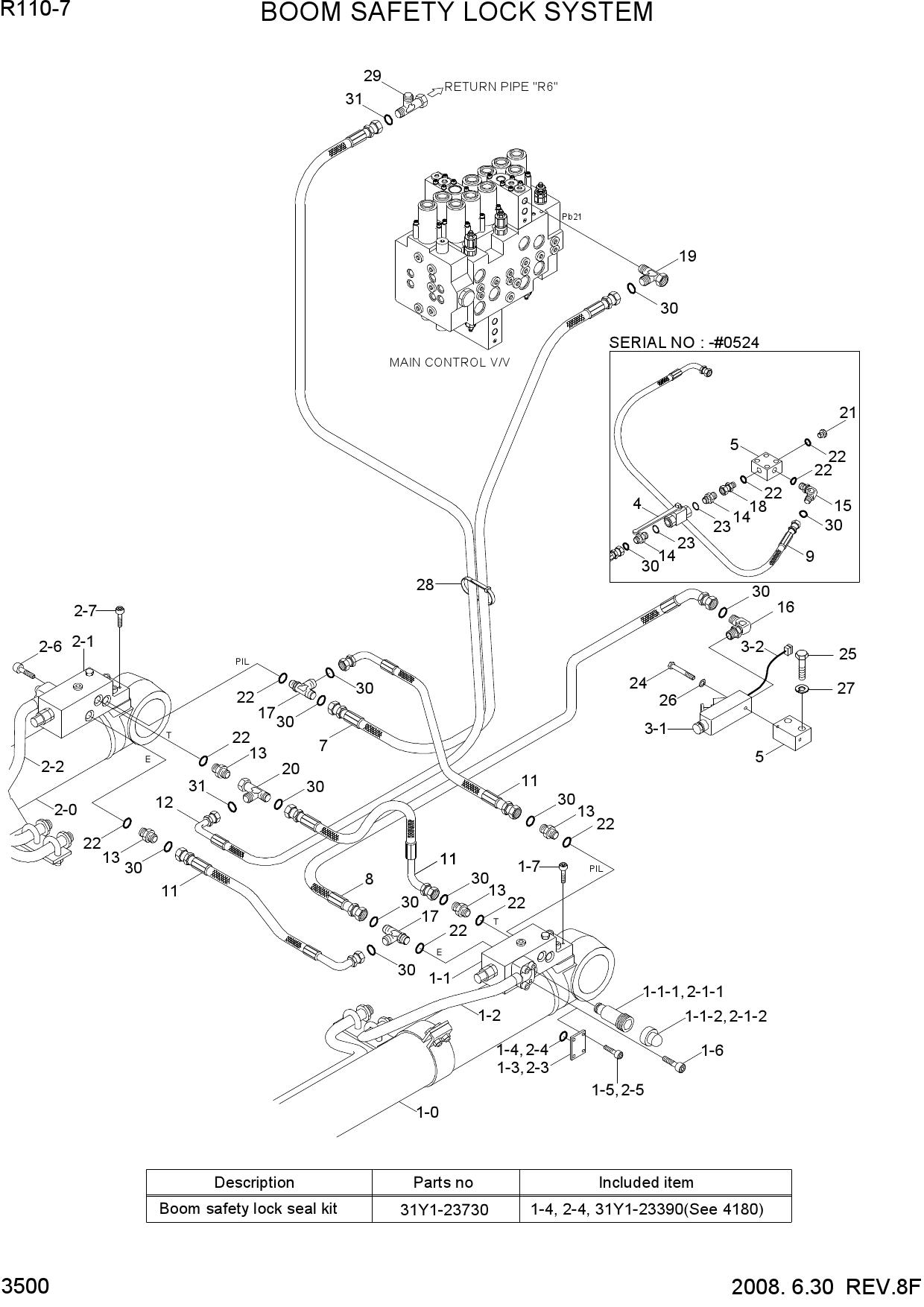

BOOM SAFETY LOCK SYSTEM

BOOM SAFETY LOCK SYSTEM

BOOM SAFETY LOCK SYSTEM

1 31N3-52120

  • 31N3-52120 - CYLINDER ASSY V/V
  • LH
  • Поз.: 1

2 31N4-90510

  • 31N4-90510 - VALVE-SAFETY LOCK
  • Поз.: 1-1

3 31NA-90550

  • 31NA-90550 - VALVE-SAFETY LOCK
  • Поз.: 1-1

4 ZTAS-00001

  • ZTAS-00001 - VALVE-RELIEF
  • Поз.: 1-1-1

5 DRV-100A

  • DRV-100A - VALVE-RELIEF
  • Поз.: 1-1-1

6 ZTAS-00002

  • ZTAS-00002 - CAP
  • Поз.: 1-1-2

7 DCP-001A

  • DCP-001A - CAP
  • Поз.: 1-1-2

8 ZTAS-00003

  • ZTAS-00003 - SEAL KIT
  • Поз.: 1-1-3

9 AS568

  • AS568 - SEAL KIT
  • Поз.: 1-1-3

10 31Y1-23710

  • 31Y1-23710 - PIPE ASSY-BV
  • LH
  • Поз.: 1-2

11 P184-081112

  • P184-081112 - FLANGE-SQUARE
  • Поз.: 1-3

12 S109-080306

  • S109-080306 - BOLT-SOCKET
  • Поз.: 1-5

13 S107-080406

  • S107-080406 - BOLT-SOCKET
  • Поз.: 1-6

14 S107-080456

  • S107-080456 - BOLT-SOCKET
  • Поз.: 1-7

15 31N3-52110

  • 31N3-52110 - CYLINDER ASSY V/V
  • RH
  • Поз.: 2

16 31N4-90510

  • 31N4-90510 - VALVE-SAFETY LOCK
  • Поз.: 2-1

17 31NA-90550

  • 31NA-90550 - VALVE-SAFETY LOCK
  • Поз.: 2-1

18 ZTAS-00001

  • ZTAS-00001 - VALVE-RELIEF
  • Поз.: 2-1-1

19 DRV-100A

  • DRV-100A - VALVE-RELIEF
  • Поз.: 2-1-1

20 ZTAS-00002

  • ZTAS-00002 - CAP
  • Поз.: 2-1-2

21 DCP-001A

  • DCP-001A - CAP
  • Поз.: 2-1-2

22 ZTAS-00003

  • ZTAS-00003 - SEAL KIT
  • Поз.: 2-1-3

23 AS568

  • AS568 - SEAL KIT
  • Поз.: 2-1-3

24 31Y1-23720

  • 31Y1-23720 - PIPE ASSY-BV
  • RH
  • Поз.: 2-2

25 P184-081112

  • P184-081112 - FLANGE-SQUARE
  • Поз.: 2-3

26 S109-080306

  • S109-080306 - BOLT-SOCKET
  • Поз.: 2-5

27 S107-080406

  • S107-080406 - BOLT-SOCKET
  • Поз.: 2-6

28 S107-080456

  • S107-080456 - BOLT-SOCKET
  • Поз.: 2-7

29 31E5-50325

  • 31E5-50325 - SWITCH-PRESSURE
  • Поз.: 3

30 31E5-50320

  • 31E5-50320 - SWITCH-PRESSURE
  • Поз.: 3-1

31 21E5-50230

  • 21E5-50230 - HARNESS-EXT
  • Поз.: 3-2

32 31E5-50330

  • 31E5-50330 - VALVE-SHUT OFF
  • Поз.: 4

33 31E6-90550

  • 31E6-90550 - BLOCK
  • Поз.: 5

34 31E6-90551

  • 31E6-90551 - BLOCK
  • Поз.: 5

35 P910-042046

  • P910-042046 - HOSE ASSY-ORFS 0X0
  • Поз.: 7

36 P910-047013

  • P910-047013 - HOSE ASSY-ORFS 0X0
  • Поз.: 8

37 P933-047015

  • P933-047015 - HOSE ASSY-ORFS 0X90
  • Поз.: 8

38 P920-047012

  • P920-047012 - HOSE ASSY-ORFS 0X45
  • Поз.: 9

39 P930-047008

  • P930-047008 - HOSE ASSY-ORFS 0X90
  • Поз.: 11

40 P930-062050

  • P930-062050 - HOSE ASSY-ORFS 0X90
  • Поз.: 12

41 X500-110001

  • X500-110001 - CONNECTOR-ORFS
  • Поз.: 13

42 X500-120001

  • X500-120001 - CONNECTOR-ORFS
  • Поз.: 14

43 31N5-70460

  • 31N5-70460 - CONNECTOR-ORFS
  • Поз.: 14

44 X530-110001

  • X530-110001 - ELBOW-45
  • ORFS
  • Поз.: 15

45 31N6-90550

  • 31N6-90550 - ELBOW-90
  • ORFS
  • Поз.: 16

46 X820-045151

  • X820-045151 - TEE-R/TYPE
  • ORFS
  • Поз.: 17

47 31N4-22180

  • 31N4-22180 - ADAPTOR-SWIVEL NUT
  • Поз.: 18

48 31N4-22150

  • 31N4-22150 - TEE-LONG
  • ORFS
  • Поз.: 19

49 31N4-41140

  • 31N4-41140 - TEE-S/NUT
  • ORFS
  • Поз.: 20

50 P220-110102

  • P220-110102 - PLUG-HEX
  • Поз.: 21

51 S631-011001

  • S631-011001 - O-RING
  • Поз.: 22

52 S631-011001

  • S631-011001 - O-RING
  • Поз.: 22

53 P391-040000

  • P391-040000 - WASHER-COPPER
  • Поз.: 23

54 S015-050452

  • S015-050452 - BOLT-HEX
  • Поз.: 24

55 S017-120552

  • S017-120552 - BOLT-HEX
  • Поз.: 25

56 S411-050002

  • S411-050002 - WASHER-SPRING
  • Поз.: 26

57 S411-120002

  • S411-120002 - WASHER-SPRING
  • Поз.: 27

58 S552-020102

  • S552-020102 - CLAMP-BAND
  • Поз.: 28

59 X840-525252

  • X840-525252 - TEE-R/TYPE
  • SWIVEL
  • ORFS
  • Поз.: 29

60 S621-011001

  • S621-011001 - O-RING
  • Поз.: 30

61 S621-011001

  • S621-011001 - O-RING
  • Поз.: 30

62 S621-012001

  • S621-012001 - O-RING
  • Поз.: 31
