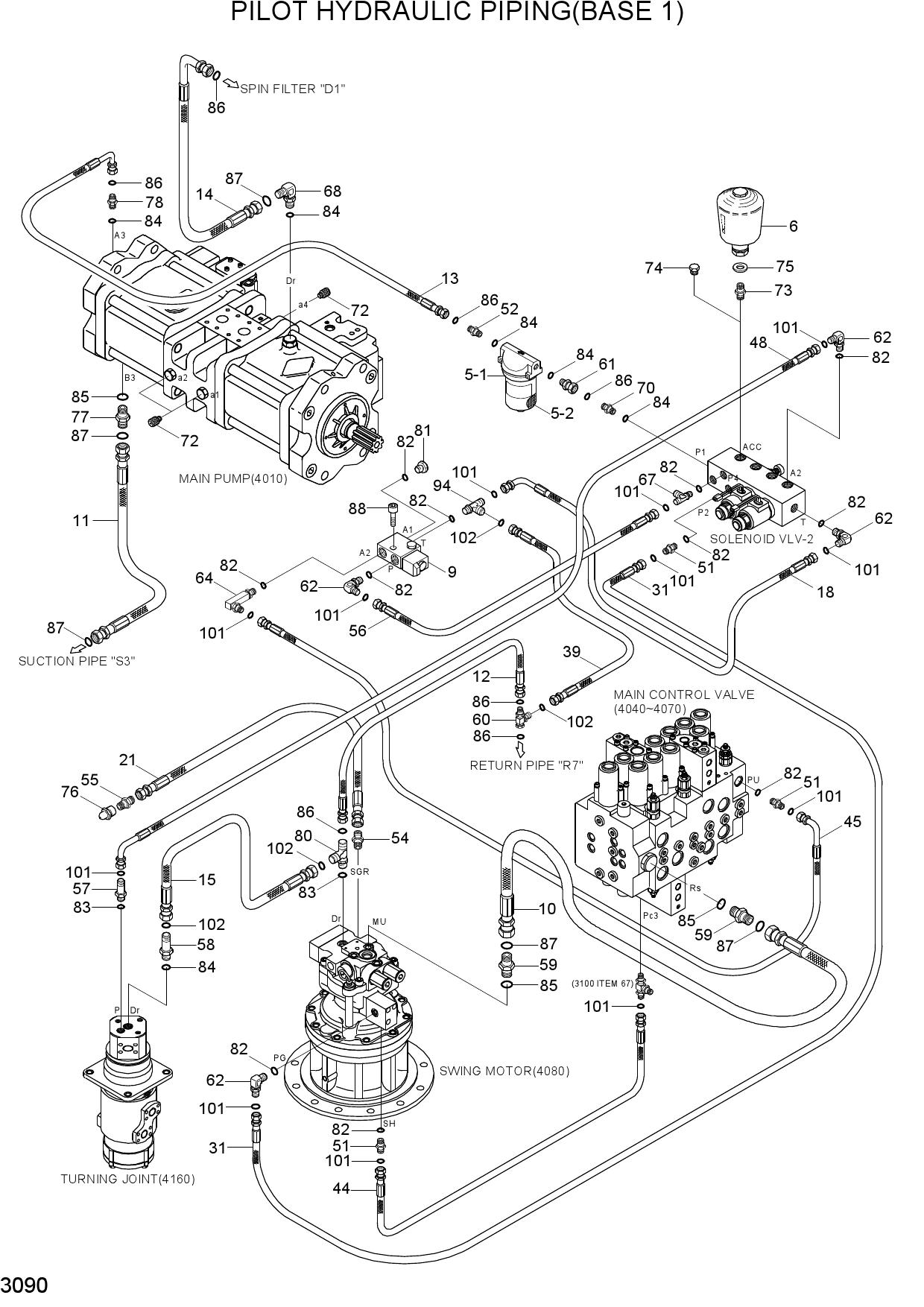

PILOT HYDRAULIC PIPING(BASE 1)

PILOT HYDRAULIC PIPING(BASE 1)

PILOT HYDRAULIC PIPING(BASE 1)

1 31E3-0017

  • 31E3-0017 - FILTER-LINE
  • Поз.: 5

2 31MH-20310

  • 31MH-20310 - FILTER-LINE
  • Поз.: 5

3 31E3-0044

  • 31E3-0044 - BODY
  • Поз.: 5-1

4 31E3-0018

  • 31E3-0018 - ELEMENT-LINE FILTER
  • Поз.: 5-2

5 31E3-3187

  • 31E3-3187 - ACCUMULATOR
  • Поз.: 6

6 31N6-91230

  • 31N6-91230 - SOLENOID VALVE
  • Поз.: 9

7 P930-122014

  • P930-122014 - HOSE ASSY-ORFS 0X90
  • Поз.: 10

8 P910-122012

  • P910-122012 - HOSE ASSY-ORFS 0X0
  • Поз.: 11

9 P930-082018

  • P930-082018 - HOSE ASSY-ORFS 0X90
  • Поз.: 12

10 P930-082011

  • P930-082011 - HOSE ASSY-ORFS 0X90
  • Поз.: 13

11 P930-122014

  • P930-122014 - HOSE ASSY-ORFS 0X90
  • Поз.: 14

12 X420-062012

  • X420-062012 - HOSE ASSY-SYNF
  • ORFS 0X90
  • Поз.: 15

13 X420-042014

  • X420-042014 - HOSE ASSY-SYNF
  • ORFS 0X90
  • Поз.: 18

14 P420-042018

  • P420-042018 - HOSE ASSY-COMP 0X90
  • Поз.: 21

15 P420-042016

  • P420-042016 - HOSE ASSY-COMP 0X90
  • Поз.: 21

16 X400-042038

  • X400-042038 - HOSE ASSY-SYNF
  • ORFS
  • Поз.: 31

17 X420-062038

  • X420-062038 - HOSE ASSY-SYNF
  • ORFS 0X90
  • Поз.: 39

18 X400-042017

  • X400-042017 - HOSE ASSY-SYNF
  • ORFS
  • Поз.: 44

19 X420-042036

  • X420-042036 - HOSE ASSY-SYNF
  • ORFS 0X90
  • Поз.: 45

20 X420-042049

  • X420-042049 - HOSE ASSY-SYNF
  • ORFS 0X90
  • Поз.: 48

21 X500-110001

  • X500-110001 - CONNECTOR-ORFS
  • Поз.: 51

22 X520-110003

  • X520-110003 - ELBOW-90
  • ORFS
  • Поз.: 52

23 P010-430002

  • P010-430002 - CONNECTOR
  • Поз.: 54

24 P010-430011

  • P010-430011 - CONNECTOR
  • Поз.: 55

25 X400-042012

  • X400-042012 - HOSE ASSY-SYNF
  • ORFS
  • Поз.: 56

26 X511-106514

  • X511-106514 - CONNECTOR-LONG
  • ORFS
  • Поз.: 57

27 X511-108524

  • X511-108524 - CONNECTOR-LONG
  • ORFS
  • Поз.: 58

28 X500-110004

  • X500-110004 - CONNECTOR-ORFS
  • Поз.: 59

29 X840-535253

  • X840-535253 - TEE-R/TYPE
  • SWIVEL
  • ORFS
  • Поз.: 60

30 31N6-22400

  • 31N6-22400 - ADAPTOR
  • Поз.: 61

31 X520-110001

  • X520-110001 - ELBOW-90
  • ORFS
  • Поз.: 62

32 31N6-25110

  • 31N6-25110 - ELBOW-90
  • ORFS
  • LONG
  • Поз.: 64

33 X820-045151

  • X820-045151 - TEE-R/TYPE
  • ORFS
  • Поз.: 67

34 X520-110015

  • X520-110015 - ELBOW-90
  • ORFS
  • Поз.: 68

35 X500-110003

  • X500-110003 - CONNECTOR-ORFS
  • Поз.: 70

36 31EK-11130

  • 31EK-11130 - COUPLING-SCREW
  • Поз.: 72

37 31EK-11130

  • 31EK-11130 - COUPLING-SCREW
  • Поз.: 72

38 31E9-20060

  • 31E9-20060 - FITTING
  • Поз.: 73

39 P220-110103

  • P220-110103 - PLUG-HEX
  • Поз.: 74

40 P391-080000

  • P391-080000 - WASHER-COPPER
  • Поз.: 75

41 S651-810002

  • S651-810002 - NIPPLE-GREASE
  • Поз.: 76

42 X530-110004

  • X530-110004 - ELBOW-45
  • ORFS
  • Поз.: 77

43 X500-110003

  • X500-110003 - CONNECTOR-ORFS
  • Поз.: 78

44 X500-110003

  • X500-110003 - CONNECTOR-ORFS
  • Поз.: 79

45 31N4-22140

  • 31N4-22140 - TEE-ORFS
  • Поз.: 80

46 P220-110102

  • P220-110102 - PLUG-HEX
  • Поз.: 81

47 S631-011004

  • S631-011004 - O-RING
  • Поз.: 82

48 S631-014004

  • S631-014004 - O-RING
  • Поз.: 83

49 S631-018004

  • S631-018004 - O-RING
  • Поз.: 84

50 S631-024004

  • S631-024004 - O-RING
  • Поз.: 85

51 S621-014001

  • S621-014001 - O-RING
  • Поз.: 86

52 S621-018001

  • S621-018001 - O-RING
  • Поз.: 87

53 S109-080506

  • S109-080506 - BOLT-SOCKET
  • Поз.: 88

54 31N3-22140

  • 31N3-22140 - TEE-ORFS
  • Поз.: 94

55 S621-011001

  • S621-011001 - O-RING
  • Поз.: 101

56 S621-012001

  • S621-012001 - O-RING
  • Поз.: 102
