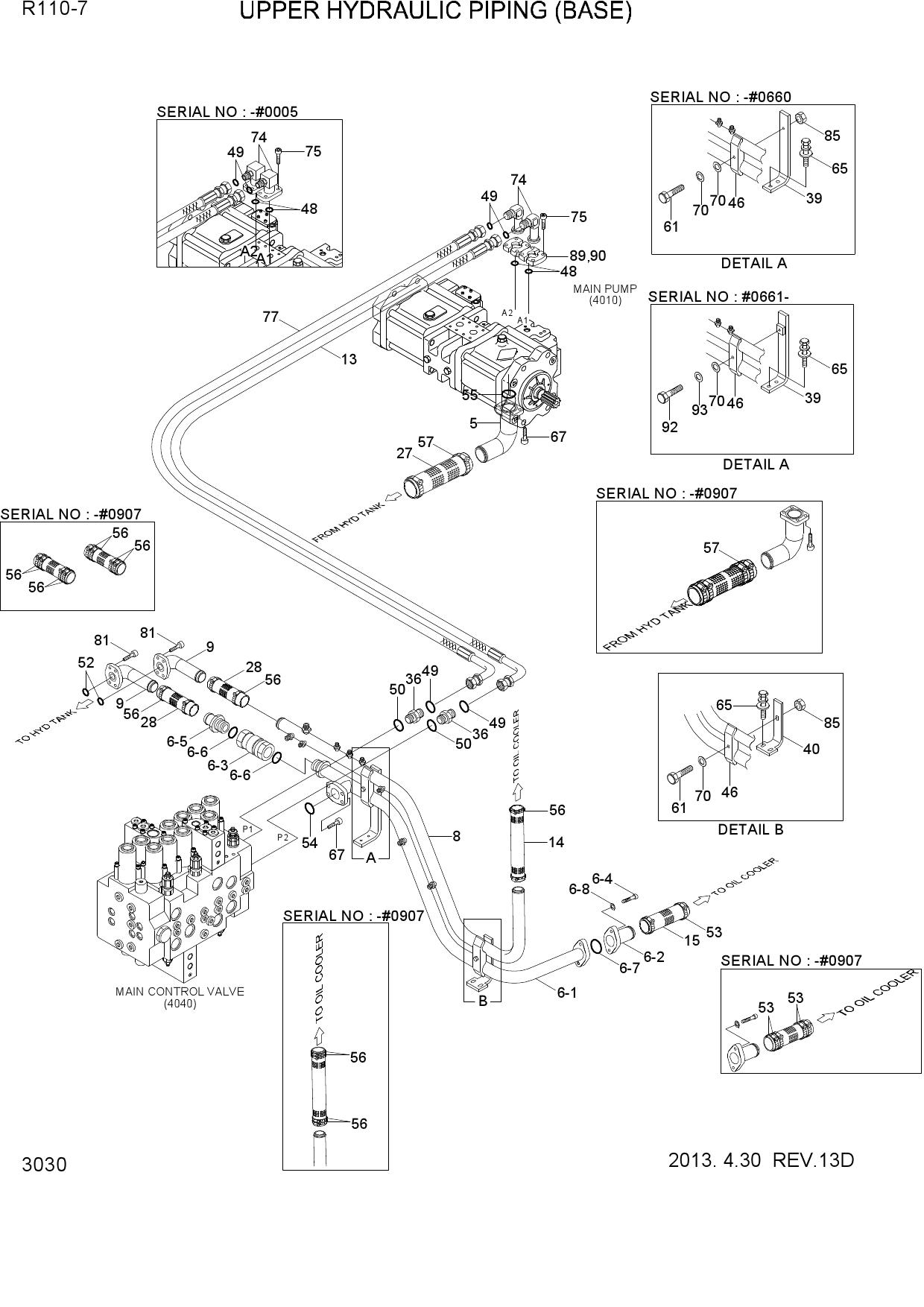

UPPER HYDRAULIC PIPING(BASE)

UPPER HYDRAULIC PIPING(BASE)

UPPER HYDRAULIC PIPING(BASE)

1 31N3-12010

  • 31N3-12010 - PIPE ASSY-SUCTION
  • Поз.: 5

2 31N3-12000

  • 31N3-12000 - RETURN PIPE SUB ASSY
  • Поз.: 6

3 31N3-12001

  • 31N3-12001 - RETURN PIPE SUB ASSY
  • Поз.: 6

4 31N3-14110

  • 31N3-14110 - PIPE SUB ASSY-RETURN
  • Поз.: 6

5 31N3-12020

  • 31N3-12020 - PIPE ASSY
  • Поз.: 6-1

6 31N3-12021

  • 31N3-12021 - PIPE ASSY
  • Поз.: 6-1

7 31N3-14120

  • 31N3-14120 - PIPE ASSY
  • Поз.: 6-1

8 31ER-11111

  • 31ER-11111 - VALVE-CHECK
  • Поз.: 6-2

9 31E9-0142

  • 31E9-0142 - VALVE-CHECK
  • Поз.: 6-3

10 S109-120456

  • S109-120456 - BOLT-SOCKET
  • Поз.: 6-4

11 34EA-10120

  • 34EA-10120 - CONNECTOR
  • Поз.: 6-5

12 S631-044004

  • S631-044004 - O-RING
  • Поз.: 6-6

13 Y172-003004

  • Y172-003004 - O-RING
  • Поз.: 6-7

14 S403-122006

  • S403-122006 - WASHER-PLAIN
  • Поз.: 6-8

15 31N3-12340

  • 31N3-12340 - PIPE ASSY
  • Поз.: 8

16 31N4-12291

  • 31N4-12291 - PIPE ASSY
  • Поз.: 9

17 31N3-70340

  • 31N3-70340 - HOSE ASSY
  • Поз.: 13

18 P760-063035

  • P760-063035 - HOSE-RUBBER
  • Поз.: 14

19 P760-073020

  • P760-073020 - HOSE-RUBBER
  • Поз.: 15

20 P760-073030

  • P760-073030 - HOSE-RUBBER
  • Поз.: 15

21 P760-073027

  • P760-073027 - HOSE-RUBBER
  • Поз.: 15

22 P760-093021

  • P760-093021 - HOSE-RUBBER
  • Поз.: 27

23 P760-093025

  • P760-093025 - HOSE-RUBBER
  • Поз.: 27

24 P760-063019

  • P760-063019 - HOSE-RUBBER
  • Поз.: 28

25 X500-110004

  • X500-110004 - CONNECTOR-ORFS
  • Поз.: 36

26 31N4-13120

  • 31N4-13120 - BRACKET-R/PIPE
  • Поз.: 39

27 31N4-13120

  • 31N4-13120 - BRACKET-R/PIPE
  • Поз.: 39

28 31N4-14250

  • 31N4-14250 - BRACKET-R/PIPE
  • Поз.: 39

29 31N3-14160

  • 31N3-14160 - BRACKET ASSY
  • Поз.: 40

30 31EG-12190

  • 31EG-12190 - CLAMP-PIPE
  • Поз.: 46

31 Y171-019001

  • Y171-019001 - O-RING
  • Поз.: 48

32 S621-018001

  • S621-018001 - O-RING
  • Поз.: 49

33 S631-024001

  • S631-024001 - O-RING
  • Поз.: 50

34 S631-038001

  • S631-038001 - O-RING
  • Поз.: 52

35 S572-630006

  • S572-630006 - CLAMP-HOSE
  • WIRE TYPE
  • Поз.: 53

36 S572-640006

  • S572-640006 - CLAMP-HOSE
  • WIRE TYPE
  • Поз.: 53

37 31Q6-10830

  • 31Q6-10830 - CLAMP-BAND
  • T-BOLT
  • Поз.: 53

38 S631-048001

  • S631-048001 - O-RING
  • Поз.: 54

39 S631-070001

  • S631-070001 - O-RING
  • Поз.: 55

40 S572-570006

  • S572-570006 - CLAMP-HOSE
  • WIRE TYPE
  • Поз.: 56

41 31Q6-10820

  • 31Q6-10820 - CLAMP-BAND
  • T-BOLT
  • Поз.: 56

42 S572-930006

  • S572-930006 - CLAMP-HOSE
  • WIRE TYPE
  • Поз.: 57

43 31Q6-10850

  • 31Q6-10850 - CLAMP-BAND
  • T-BOLT
  • Поз.: 57

44 S017-120806

  • S017-120806 - BOLT-HEX
  • Поз.: 61

45 S017-120806

  • S017-120806 - BOLT-HEX
  • Поз.: 61

46 S037-103026

  • S037-103026 - BOLT-W/WASHER
  • Поз.: 65

47 S109-120306

  • S109-120306 - BOLT-SOCKET
  • Поз.: 67

48 S403-122002

  • S403-122002 - WASHER-PLAIN
  • Поз.: 70

49 S403-12200B

  • S403-12200B - WASHER-PLAIN
  • Поз.: 70

50 31N6-12200

  • 31N6-12200 - ELBOW-90?
  • ORFS
  • Поз.: 74

51 31N6-15200

  • 31N6-15200 - ELBOW-FLANGE
  • Поз.: 74

52 S109-100356

  • S109-100356 - BOLT-SOCKET
  • Поз.: 75

53 P933-127019

  • P933-127019 - HOSE ASSY-ORFS 0X90
  • Поз.: 77

54 S109-100306

  • S109-100306 - BOLT-SOCKET
  • Поз.: 81

55 S205-12100B

  • S205-12100B - NUT-HEX
  • Поз.: 85

56 S205-12100B

  • S205-12100B - NUT-HEX
  • Поз.: 85

57 P174-120102

  • P174-120102 - FLANGE-HYD
  • SPLIT
  • Поз.: 89

58 31N7-12100

  • 31N7-12100 - FLANGE-SPLIT
  • Поз.: 90

59 S017-120706

  • S017-120706 - BOLT-HEX
  • Поз.: 92

60 S411-120002

  • S411-120002 - WASHER-SPRING
  • Поз.: 93
