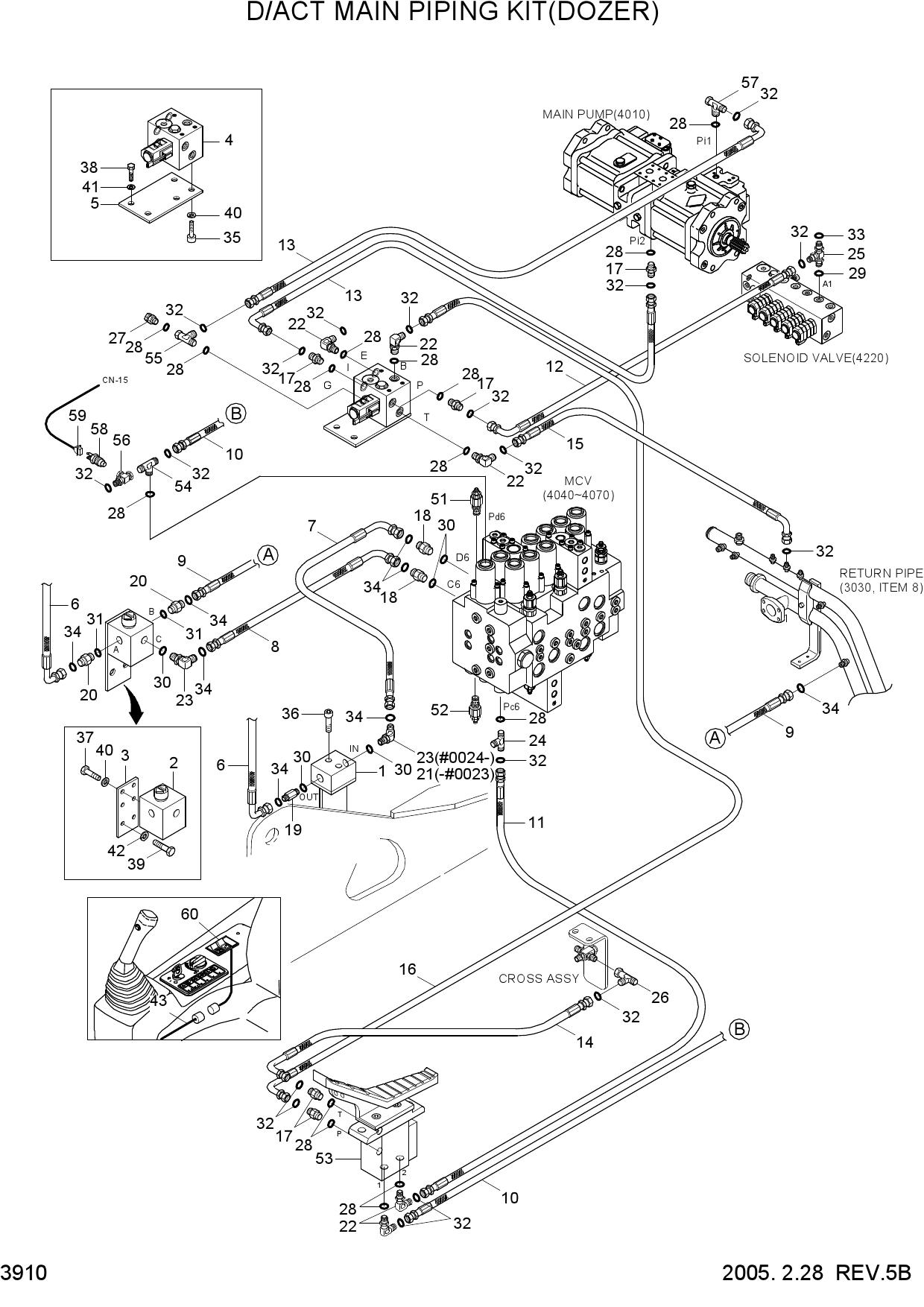

D/ACT MAIN PIPING KIT(DOZER)

D/ACT MAIN PIPING KIT(DOZER)

D/ACT MAIN PIPING KIT(DOZER)

1 31N4-95280

  • 31N4-95280 - BLOCK-HOSE JOINT
  • Поз.: 1

2 31N4-95260

  • 31N4-95260 - JOINT-3 WAY
  • Поз.: 2

3 31E9-95010

  • 31E9-95010 - BRACKET-3 WAY JOINT
  • Поз.: 3

4 31N3-92360

  • 31N3-92360 - VALVE-CONTROL
  • Поз.: 4

5 31N3-92370

  • 31N3-92370 - BRACKET
  • Поз.: 5

6 P923-126022

  • P923-126022 - HOSE ASSY-ORFS 0X45
  • Поз.: 6

7 P933-126016

  • P933-126016 - HOSE ASSY-ORFS 0X90
  • Поз.: 7

8 P933-126018

  • P933-126018 - HOSE ASSY-ORFS 0X90
  • Поз.: 7

9 P933-126011

  • P933-126011 - HOSE ASSY-ORFS 0X90
  • Поз.: 8

10 P923-123025

  • P923-123025 - HOSE ASSY-ORFS 0X45
  • Поз.: 9

11 P910-042068

  • P910-042068 - HOSE ASSY-ORFS 0X0
  • Поз.: 10

12 P910-042060

  • P910-042060 - HOSE ASSY-ORFS 0X0
  • Поз.: 11

13 P930-042013

  • P930-042013 - HOSE ASSY-ORFS 0X90
  • Поз.: 12

14 P930-042016

  • P930-042016 - HOSE ASSY-ORFS 0X90
  • Поз.: 13

15 P930-042024

  • P930-042024 - HOSE ASSY-ORFS 0X90
  • Поз.: 14

16 P930-042044

  • P930-042044 - HOSE ASSY-ORFS 0X90
  • Поз.: 15

17 P930-042070

  • P930-042070 - HOSE ASSY-ORFS 0X90
  • Поз.: 16

18 X500-110001

  • X500-110001 - CONNECTOR-ORFS
  • Поз.: 17

19 X500-110004

  • X500-110004 - CONNECTOR-ORFS
  • Поз.: 18

20 X511-112533

  • X511-112533 - CONN-LONG
  • ORFS
  • Поз.: 19

21 31N4-95290

  • 31N4-95290 - CONNECTOR
  • Поз.: 20

22 X530-110004

  • X530-110004 - ELBOW-45
  • ORFS
  • Поз.: 21

23 X520-110001

  • X520-110001 - ELBOW-90
  • ORFS
  • Поз.: 22

24 X520-110004

  • X520-110004 - ELBOW-90
  • ORFS
  • Поз.: 23

25 X520-110004

  • X520-110004 - ELBOW-90
  • ORFS
  • Поз.: 23

26 X820-045151

  • X820-045151 - TEE-R/TYPE
  • ORFS
  • Поз.: 24

27 X820-065152

  • X820-065152 - TEE-R/TYPE
  • ORFS
  • Поз.: 25

28 X840-515151

  • X840-515151 - TEE-R/TYPE
  • ORFS
  • Поз.: 26

29 31EK-11130

  • 31EK-11130 - COUPLING-SCREW
  • Поз.: 27

30 S631-011004

  • S631-011004 - O-RING
  • Поз.: 28

31 S631-014004

  • S631-014004 - O-RING
  • Поз.: 29

32 S631-024004

  • S631-024004 - O-RING
  • Поз.: 30

33 S631-029004

  • S631-029004 - O-RING
  • Поз.: 31

34 S621-011001

  • S621-011001 - O-RING
  • Поз.: 32

35 S621-012001

  • S621-012001 - O-RING
  • Поз.: 33

36 S621-018001

  • S621-018001 - O-RING
  • Поз.: 34

37 S109-080156

  • S109-080156 - BOLT-SOCKET
  • Поз.: 35

38 S109-120556

  • S109-120556 - BOLT-SOCKET
  • Поз.: 36

39 S017-080256

  • S017-080256 - BOLT-HEX
  • Поз.: 37

40 S017-100256

  • S017-100256 - BOLT-HEX
  • Поз.: 38

41 S017-120306

  • S017-120306 - BOLT-HEX
  • Поз.: 39

42 S411-080006

  • S411-080006 - WASHER-SPRING
  • Поз.: 40

43 S411-100006

  • S411-100006 - WASHER-SPRING
  • Поз.: 41

44 S411-120006

  • S411-120006 - WASHER-SPRING
  • Поз.: 42

45 21NB-00200

  • 21NB-00200 - HARNESS-EXT
  • Поз.: 43

46 31N4-90540

  • 31N4-90540 - PORT RELIEF VALVE
  • Поз.: 51

47 34E7-04720

  • 34E7-04720 - PEDAL-SINGLE
  • Поз.: 53

48 X810-045151

  • X810-045151 - TEE-B/TYPE
  • ORFS
  • Поз.: 54

49 31N4-22170

  • 31N4-22170 - TEE-RUN TYPE
  • Поз.: 55

50 31N5-10410

  • 31N5-10410 - TEE-SHUTTLE
  • Поз.: 56

51 31N6-24120

  • 31N6-24120 - TEE-SHUTTLE
  • Поз.: 57

52 31E5-40520

  • 31E5-40520 - SWITCH-PRESSURE
  • Поз.: 58

53 21N4-01560

  • 21N4-01560 - HARNESS-EXTENSION
  • Поз.: 59

54 21E6-30540

  • 21E6-30540 - SWITCH-BREAKER
  • Поз.: 60
