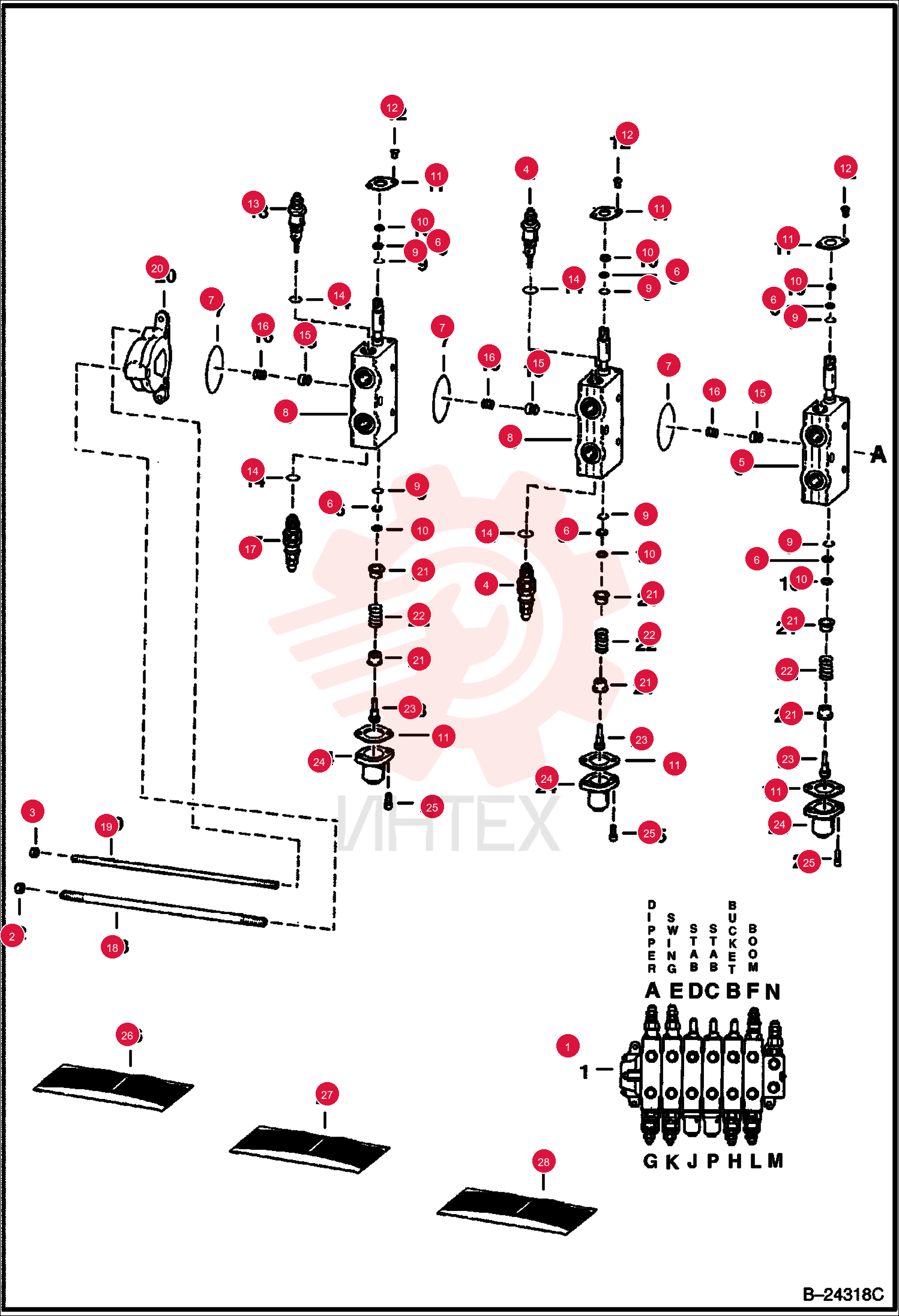

6662949 Клапан (часть 3)
1 6662949
- 6662949 - Клапан
- Поз. 2-19
- 21-25
- 27-29 и 30
- С поз. 2-25 - ранее 6655019
2 62D6
- 62D6 - Гайка шестигранная стандартная GR5
3 61D5
- 61D5 - Гайка шестигранная стандартная GR5
4 6651867
- 6651867 - Клапан предохранительный
5 6646687
- 6646687 - Секция золотника
- Стабилизатор - с поз. 6
- 7
- 9-12
- 15
- 16
- 21-25
7 6646691
- 6646691 - Кольцо уплотнительное (О-кольцо)
8 6646689
- 6646689 - Секция золотника
- Ковш
- рукоять и поворот - без поз. 13
- 14 - с поз. 6
- 7
- 9-12
- 15
- 16
- 21-25
11 948016
- 948016 - Пластина
13 6646679
- 6646679 - Клапан предохранительный
14 961240
- 961240 - Кольцо уплотнительное (О-кольцо)
15 6630965
- 6630965 - Тарелка клапана
16 6630966
- 6630966 - Пружина
17 6646701
- 6646701 - Клапан предохранительный
18 6514392
- 6514392 - Болт стяжной
- Стяжка
19 6514391
- 6514391 - Болт стяжной
- Стяжка
20 6651873
- 6651873 - Секция
- Конец
21 948017
- 948017 - Седло
- Пружина
22 948018
- 948018 - Пружина
23 948191
- 948191 - Винт
24 948192
- 948192 - Крышка
25 73G412
- 73G412 - Винт
26 6646695
- 6646695 - Комплект уплотнений
- О-кольца и опорные кольца для поз. 13 и 17
27 6646698
- 6646698 - Комплект уплотнений
- Золотник - с поз. 6
- 9 и 10
28 6652870
- 6652870 - Комплект уплотнений
- Поз. 7
- 20
- 26 и 31 - комплект - включает поз. 26 и 27 на этом рисунке
