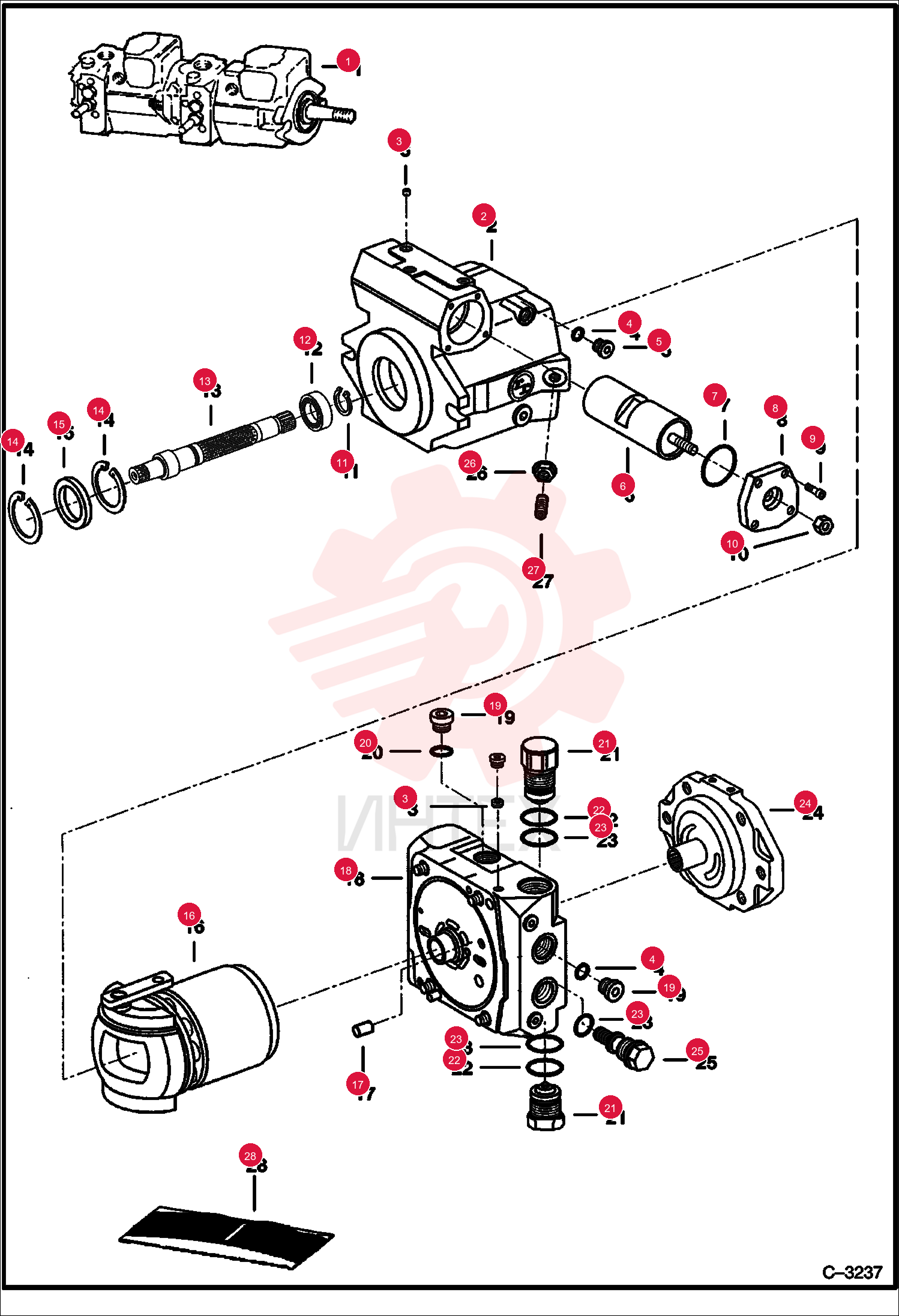

6674238 Насос гидравлический тандемный (часть 3)
1 6674238
- 6674238 - Насос гидравлический тандемный
- Узел в сборе
2 6671781
- 6671781 - Картер (корпус)
3 6671747
- 6671747 - Жиклер
4 6671749
- 6671749 - Кольцо уплотнительное (О-кольцо)
7 6671743
- 6671743 - Кольцо уплотнительное (О-кольцо)
8 6671760
- 6671760 - Крышка
- Поршень
9 6682968
- 6682968 - Винт
- Ранее 6671761
10 6674907
- 6674907 - Гайка
11 6671780
- 6671780 - Кольцо стопорное
12 6688018
- 6688018 - Подшипник
- Ранее 6671779
13 6671778
- 6671778 - Вал
14 6671741
- 6671741 - Кольцо стопорное
15 6671742
- 6671742 - Уплотнение вала
- Вал
17 6688010
- 6688010 - Палец
- Ранее 6671750
19 6666364
- 6666364 - Пробка (заглушка)
20 6671758
- 6671758 - Кольцо уплотнительное (О-кольцо)
21 6698052
- 6698052 - Клапан
- Клапан предохранительный давления - предварительная настройка 320 бар (дельта) - ранее 6682914
22 6671752
- 6671752 - Кольцо уплотнительное (О-кольцо)
23 6671753
- 6671753 - Кольцо уплотнительное (О-кольцо)
24 6671824
- 6671824 - Насос подпитки
25 6671754
- 6671754 - Комплект клапана
26 6671746
- 6671746 - Гайка стопорная
27 6671744
- 6671744 - Винт эксцентриковый
28 6672016
- 6672016 - Комплект уплотнений
- - W/Ref. 4
- 7
- 15
- 20
- 22 & 23 on this page - Ref. 5
- 7
- 8 & 10 on HOUSING ASSY page - Ref. 6 on PISTON ASSY page - Ref. 6
- 9 & 11 on CHARGE PUMP (Pulley End) page - Ref. 4
- 10
- 13 & 14 on PORT BLOCK page
