Погрузчик вилочный F16 6 1
/

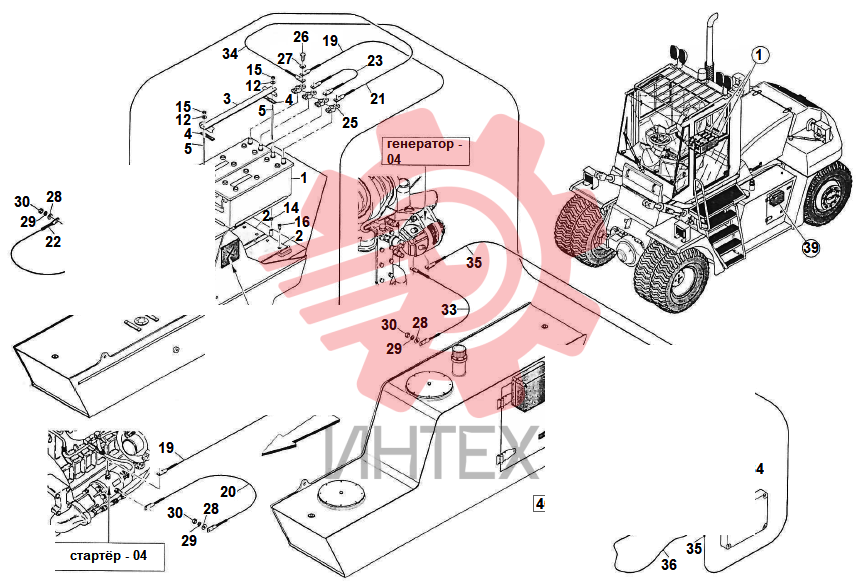

51. Батареи и кабели

51. Батареи и кабели

51. Батареи и кабели

1 581417

  • 581417 - BATTERY 120Ah
  • Кол-во: 2
  • 120 ампер в час / STD (стандарт)

1 584328

  • 584328 - BATTERY 135Ah
  • Кол-во: 2
  • 135 ампер в час / ОРТ (поставляется по желанию заказчика)

2 531585

  • 531585 - PLATE
  • Кол-во: 2

3 565269

  • 565269 - FIXING PLATE
  • Кол-во: 1

4 100903

  • 100903 - PROTECTION
  • Кол-во: A.R.
  • A.R-в случае необходимости (указать кол-во
  • м.
  • м2)

5 506715

  • 506715 - ROD
  • Кол-во: 2

7 552638

  • 552638 - MASTER SWITCH
  • Кол-во: 1

8 581713

  • 581713 - BRACKET
  • Кол-во: 1

11 00098

  • 00098 - SCREW M8x1
  • 25x25
  • Кол-во: 2
  • M8x1
  • 25x25

12 00733

  • 00733 - FLAT WASHER D.8xD.24
  • Кол-во: 6
  • D.8xD.24

13 00775

  • 00775 - SPRING WASHER D.8
  • Кол-во: 2
  • D.8

14 00520

  • 00520 - NUT M8x1
  • 25
  • Кол-во: 4
  • M8x1
  • 25

15 00602

  • 00602 - SELF-LOCKING NUT M8x1
  • 25
  • Кол-во: 2
  • M8x1
  • 25

16 200213

  • 200213 - SCREW M8x1
  • 25x20
  • Кол-во: 8
  • M8x1
  • 25x20

19 594918

  • 594918 - CABLE ASSY
  • Кол-во: 1

20 595036

  • 595036 - CABLE
  • Кол-во: 1

21 595037

  • 595037 - CABLE
  • Кол-во: 1

22 595038

  • 595038 - CABLE
  • Кол-во: 1

23 595039

  • 595039 - CABLE
  • Кол-во: 1

25 569740

  • 569740 - CLAMP
  • Кол-во: 4

26 00124

  • 00124 - SCREW M10x1
  • 5x20
  • Кол-во: 4
  • M10x1
  • 5x20

27 00719

  • 00719 - FLAT WASHER D.10
  • Кол-во: 4
  • D.10

28 00815

  • 00815 - FLAT WASHER D.10xD.30
  • Кол-во: 3
  • D.10xD.30

29 00776

  • 00776 - SPRING WASHER D.10
  • Кол-во: 3
  • D.10

30 00519

  • 00519 - NUT M10x1
  • 5
  • Кол-во: 3
  • M10x1
  • 5

33 591044

  • 591044 - CABLE
  • Кол-во: 1

34 594919

  • 594919 - CABLE ASSY
  • Кол-во: 1

35 594920

  • 594920 - CABLE ASSY
  • Кол-во: 1

36 592925

  • 592925 - CABLE
  • Кол-во: 1

39 591707

  • 591707 - HOUSING
  • Кол-во: 1
  • Включая позиции с 40 по 43

40 578569

  • 578569 - SOLENOID STARTER
  • Кол-во: 1

41 594719

  • 594719 - FUSE
  • Кол-во: 1

42 594718

  • 594718 - FUSE
  • Кол-во: 1

43 588982

  • 588982 - FUSE
  • Кол-во: 1

45 533909

  • 533909 - CABLE GLAND PG16
  • Кол-во: 1
  • PG16

46 533908

  • 533908 - CABLE GLAND PG13.5
  • Кол-во: 1
  • PG13.5

47 533910

  • 533910 - CABLE GLAND PG21
  • Кол-во: 2
  • PG21

48 527047

  • 527047 - SILENTBLOCK
  • Кол-во: 4

49 00718

  • 00718 - FLAT WASHER D.6
  • Кол-во: 4
  • D.6

50 00774

  • 00774 - SPRING WASHER D.6
  • Кол-во: 4
  • D.6

51 00522

  • 00522 - NUT M6x1
  • Кол-во: 4
  • M6x1
