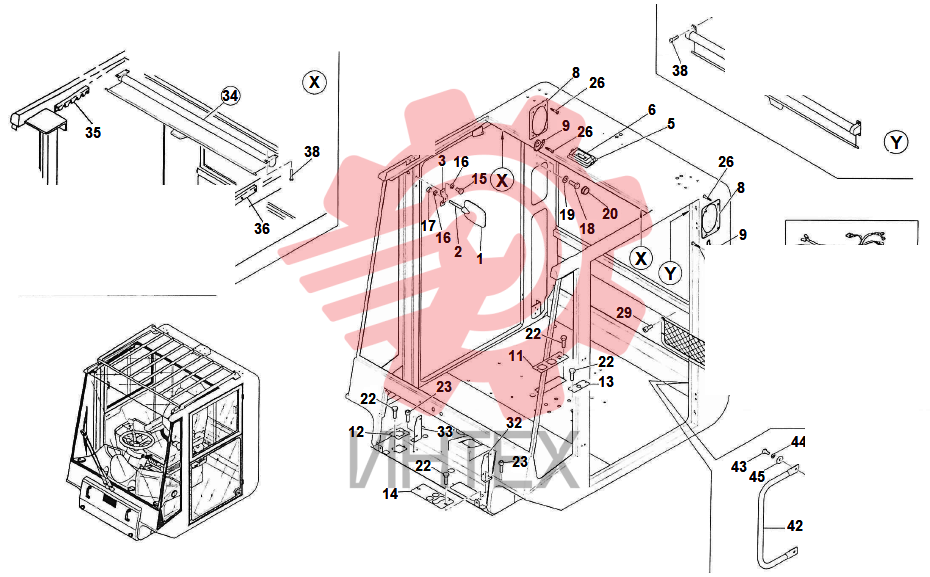

21. Комплектующие кабины (внутренняя часть)

21. Комплектующие кабины (внутренняя часть)

21. Комплектующие кабины (внутренняя часть)

1 519612

  • 519612 - REAR MIRROR
  • Кол-во: 2

2 554351

  • 554351 - ROD
  • Кол-во: 2

3 532445

  • 532445 - BRACKET
  • Кол-во: 2

5 580569

  • 580569 - ROOF LAMP
  • Кол-во: 1

6 524371

  • 524371 - LAMP 24V 5W
  • Кол-во: 1
  • 24V 5W

8 580567

  • 580567 - LOUD SPEAKERS PROTECTION
  • Кол-во: 2

9 580568

  • 580568 - HOOK
  • Кол-во: 2

11 580565

  • 580565 - AVANTPLATE (RIGHT)
  • Кол-во: 1

12 580566

  • 580566 - CENTRAL PLATE
  • Кол-во: 1

13 582917

  • 582917 - PLATE
  • Кол-во: 1

14 595667

  • 595667 - PLATE
  • Кол-во: 1

15 00094

  • 00094 - SCREW M8x1
  • 25x16
  • Кол-во: 4
  • M8x1
  • 25x16

17 00520

  • 00520 - NUT M8x1
  • 25
  • Кол-во: 2
  • M8x1
  • 25

18 00468

  • 00468 - SCREW M8x1
  • 25x20
  • Кол-во: 2
  • M8x1
  • 25x20

19 00765

  • 00765 - WASHER D.8
  • Кол-во: 2
  • D.8

20 580584

  • 580584 - NUT COVER
  • Кол-во: 2

22 00092

  • 00092 - SCREW M6x1x16
  • Кол-во: 8
  • M6x1x16

23 200128

  • 200128 - SCREW M6x1x16
  • Кол-во: 4
  • M6x1x16

26 00959

  • 00959 - SCREW M3
  • 5x16
  • Кол-во: 12
  • M3
  • 5x16

28 569569

  • 569569 - DOCUMENTATIONS SUPPORT
  • Кол-во: 1
  • ОРТ (поставляется по желанию заказчика)

29 200540

  • 200540 - SCREW M4x14
  • Кол-во: 4
  • M4x14 (со ссылкой на позицию №28)

31 580594

  • 580594 - ELECTRIC WIRING HARNESS
  • Кол-во: 1

32 595668

  • 595668 - LEFT SUPPORT
  • Кол-во: 1

33 595669

  • 595669 - RIGHT SUPPORT
  • Кол-во: 1

34 585137

  • 585137 - CURTAIN SUN SHADE
  • Кол-во: 1
  • ОРТ (поставляется по желанию заказчика)

34 00775

  • 00775 - SPRING WASHER
  • Кол-во: 2
  • D.8

35 585139

  • 585139 - GUIDE (RIGHT)
  • Кол-во: 1
  • со ссылкой на позицию №34

36 585140

  • 585140 - GUIDE (LEFT)
  • Кол-во: 1
  • со ссылкой на позицию №34

37 585138

  • 585138 - CURTAIN SUN SHADE
  • Кол-во: 1
  • ОРТ (поставляется по желанию заказчика)

38 200226

  • 200226 - SCREW M5x20
  • Кол-во: 8
  • M5x20 ОРТ (поставляется по желанию заказчика)

39 200576

  • 200576 - SCREW M5x25
  • Кол-во: 4
  • M5x25 ОРТ (поставляется по желанию заказчика)

42 583680

  • 583680 - HANDLE
  • Кол-во: 1
  • если машина оснащена данной запчастью

43 00093

  • 00093 - SCREW
  • Кол-во: 2
  • M8x1
  • 25x30

44 00775

  • 00775 - SPRING WASHER D.8
  • Кол-во: 6
  • D.8

45 00733

  • 00733 - FLAT WASHER
  • Кол-во: 2
  • D.8xD.24
