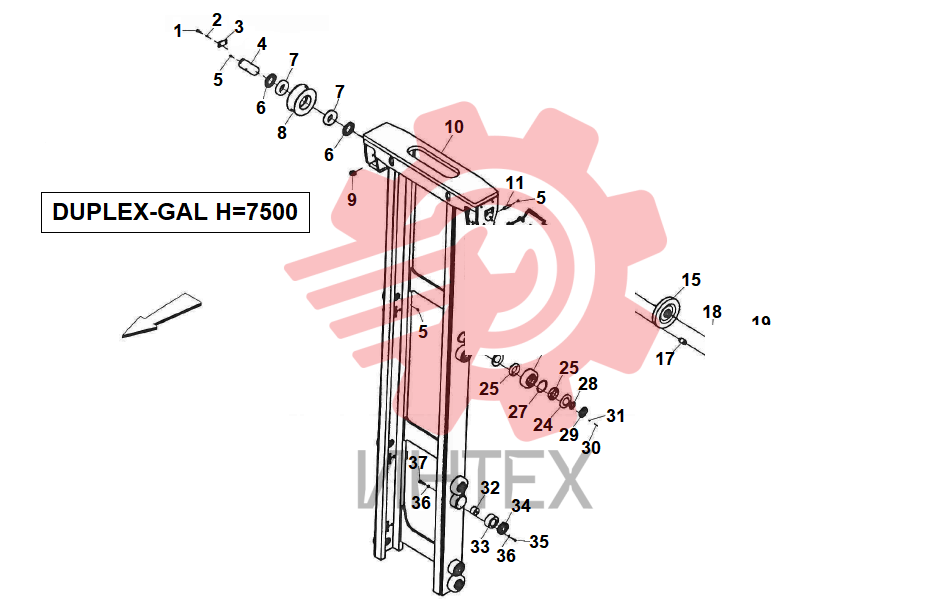

145. Внутренняя мачта - версия "DUPLEX-GAL H=7500"

145. Внутренняя мачта - версия "DUPLEX-GAL H=7500"

145. Внутренняя мачта - версия "DUPLEX-GAL H=7500"

1 590451

  • 590451 - SPARE PART
  • Кол-во: 1

2 590504

  • 590504 - SPARE PART
  • Кол-во: 1

3 595621

  • 595621 - SPARE PART
  • Кол-во: 1

4 595619

  • 595619 - SPARE PART
  • Кол-во: 1

5 595618

  • 595618 - SPARE PART
  • Кол-во: 1

5 595531

  • 595531 - LUBRICATOR
  • Кол-во: 8

6 595617

  • 595617 - SPARE PART
  • Кол-во: 1

7 586298

  • 586298 - SPARE PART
  • Кол-во: 1

8 595522

  • 595522 - SPANNER NUT
  • Кол-во: 2

9 590508

  • 590508 - SPARE PART
  • Кол-во: 1

10 590506

  • 590506 - SPARE PART
  • Кол-во: 1

11 590505

  • 590505 - SPARE PART
  • Кол-во: 1

12 595535

  • 595535 - SPARE PART
  • Кол-во: 1

13 590503

  • 590503 - SPARE PART
  • Кол-во: 1

13 590477

  • 590477 - WASHER
  • Кол-во: 5

14 590502

  • 590502 - SPARE PART
  • Кол-во: 1

14 590491

  • 590491 - SCREW
  • Кол-во: 4

15 590501

  • 590501 - SPARE PART
  • Кол-во: 1

16 590492

  • 590492 - SPARE PART
  • Кол-во: 1

17 590483

  • 590483 - SPARE PART
  • Кол-во: 1

18 590482

  • 590482 - SPARE PART
  • Кол-во: 1

19 590481

  • 590481 - SPARE PART
  • Кол-во: 1

20 590476

  • 590476 - SCREW
  • Кол-во: 4

21 590466

  • 590466 - SPARE PART
  • Кол-во: 1

22 586303

  • 586303 - PIN
  • Кол-во: 1

23 586300

  • 586300 - SPARE PART
  • Кол-во: 1

24 595541

  • 595541 - SEAL RING
  • Кол-во: 12

25 595540

  • 595540 - BEARING
  • Кол-во: 12

26 595538

  • 595538 - ROLLER
  • Кол-во: 6

27 595539

  • 595539 - CIRCLIP
  • Кол-во: 6

28 595537

  • 595537 - SHIM
  • Кол-во: A.R.
  • A.R-в случае необходимости (указать кол-во
  • м.
  • м2)

29 595536

  • 595536 - COVER
  • Кол-во: 6

31 590498

  • 590498 - WASHER
  • Кол-во: 24

32 595532

  • 595532 - REGISTER
  • Кол-во: 6

33 595533

  • 595533 - SHOE SUPPORT
  • Кол-во: 6

34 595534

  • 595534 - SHOE
  • Кол-во: 6
