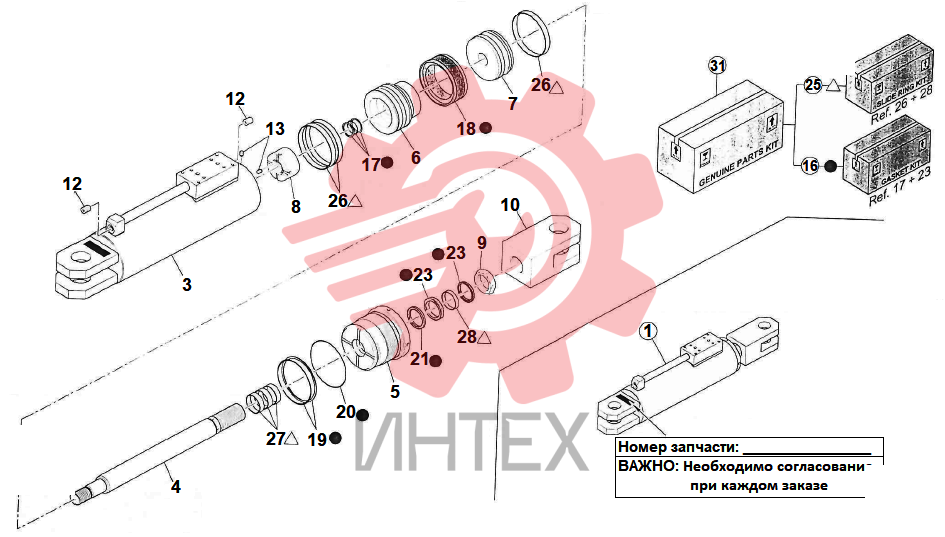

137. Цилиндр наклона

137. Цилиндр наклона

137. Цилиндр наклона

1 589235

  • 589235 - TILT CYLINDER ASSY

3 595582

  • 595582 - CYLINDER
  • Кол-во: 1

4 595583

  • 595583 - ROD
  • Кол-во: 1

5 595584

  • 595584 - GUIDE
  • Кол-во: 1

6 595585

  • 595585 - PISTON
  • Кол-во: 1

7 595586

  • 595586 - PISTON WASHER
  • Кол-во: 1

8 595588

  • 595588 - PISTON SPANNER NUT
  • Кол-во: 1

9 00592

  • 00592 - NUT M48x3
  • Кол-во: 1
  • M48x3

10 595587

  • 595587 - FORK
  • Кол-во: 1

12 572959

  • 572959 - DOWEL
  • Кол-во: 2

13 200389

  • 200389 - DOWEL M5x6
  • Кол-во: 2
  • M5x6

16 595591

  • 595591 - GASKETS SET
  • Кол-во: 1

25 595592

  • 595592 - RINGS SET
  • Кол-во: 1

31 595593

  • 595593 - GASKETS SET ASSY
  • Кол-во: 1
