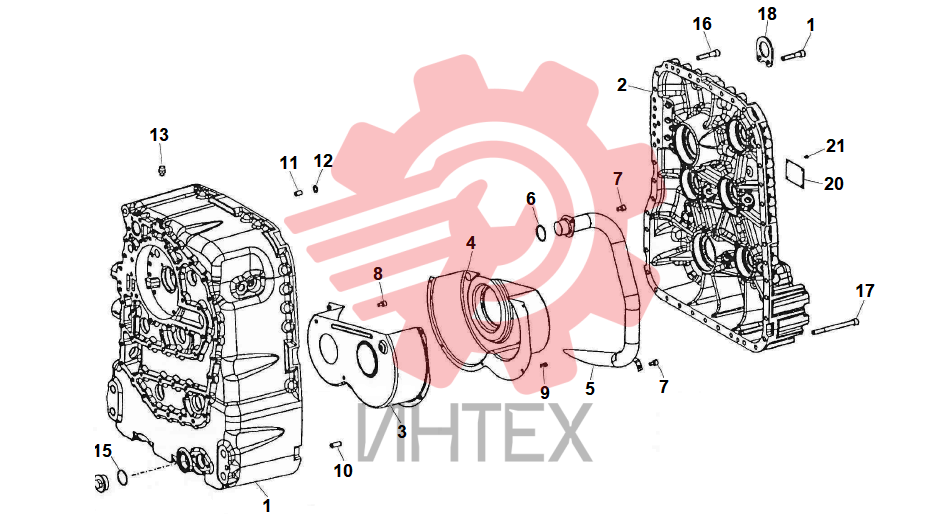

82. Коробка передач - корпус (картер)

82. Коробка передач - корпус (картер)

82. Коробка передач - корпус (картер)

1 584848

  • 584848 - FRONT HOUSING
  • Кол-во: 1

2 584854

  • 584854 - REAR HOUSING
  • Кол-во: 1

3 584849

  • 584849 - FRONT OIL DEFLECTOR
  • Кол-во: 1

4 584850

  • 584850 - REAR OIL DEFLECTOR
  • Кол-во: 1

5 584861

  • 584861 - OIL SUCTION TUBE
  • Кол-во: 1

6 584862

  • 584862 - O-RING
  • Кол-во: 1

7 584863

  • 584863 - SCREW
  • Кол-во: 2

8 584853

  • 584853 - SCREW
  • Кол-во: 3

9 00210

  • 00210 - SCREW M6x1x10
  • Кол-во: 5
  • M6x1x10

10 584855

  • 584855 - CYLINDRICAL PIN
  • Кол-во: 2

11 584851

  • 584851 - PIPE
  • Кол-во: 5

12 584852

  • 584852 - O-RING
  • Кол-во: 5

13 584858

  • 584858 - BREATHER
  • Кол-во: 1

14 584859

  • 584859 - PLUG
  • Кол-во: 1

15 584860

  • 584860 - O-RING
  • Кол-во: 1

16 00267

  • 00267 - SCREW M10x1
  • 5x50
  • Кол-во: 26
  • M10x1
  • 5x50

17 584856

  • 584856 - SCREW
  • Кол-во: 15

18 584840

  • 584840 - FIXING PLATE
  • Кол-во: 1

20 584857

  • 584857 - DATA PLATE
  • Кол-во: 1

21 150556

  • 150556 - RIVET
  • Кол-во: 4
