Погрузчик вилочный F16 6 1
/

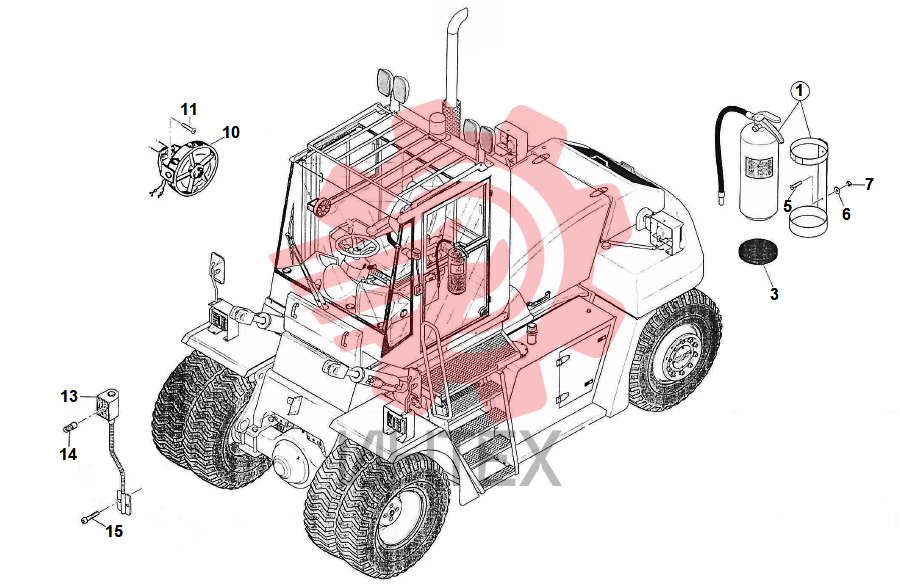

27. Кабина водителя с доп. комплектующими (огнетушитель, вентилятор)

27. Кабина водителя с доп. комплектующими (огнетушитель, вентилятор)

27. Кабина водителя с доп. комплектующими (огнетушитель, вентилятор)

1 524002

  • 524002 - EXTINGUISHER
  • Кол-во: 1

3 121K20

  • 121K20 - SOUNDPROOFING (если машина оснащена данной запчастью)
  • Кол-во: A.R.
  • A.R-в случае необходимости (указать кол-во
  • м.
  • м2)

5 200317

  • 200317 - SCREW
  • Кол-во: 2
  • M6x20

6 00735

  • 00735 - FLAT WASHER
  • Кол-во: 2
  • D.6xD.18

7 00601

  • 00601 - SELF-LOCKING NUT
  • Кол-во: 2
  • M6x1

10 561516

  • 561516 - VENTILATOR
  • Кол-во: 1

11 200592

  • 200592 - SCREW
  • Кол-во: 2
  • M5x20

13 581133

  • 581133 - HEADLIGHT
  • Кол-во: 1

14 585784

  • 585784 - LAMP
  • Кол-во: 1

15 200121

  • 200121 - SCREW
  • Кол-во: 2
  • M4x0
  • 7x16
