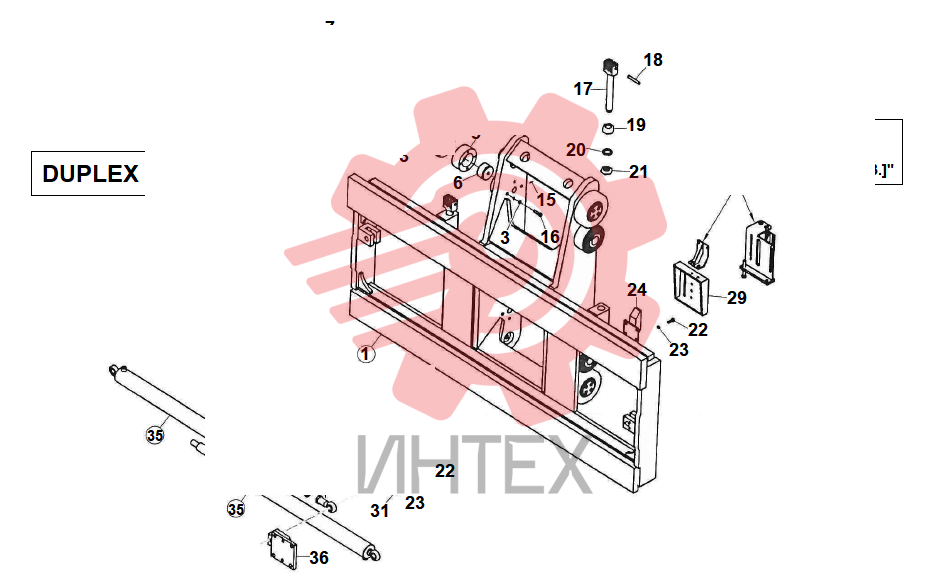

150. Каретка раздвижения вил версия "DUPLEX H=3500"

150. Каретка раздвижения вил версия "DUPLEX H=3500"

150. Каретка раздвижения вил версия "DUPLEX H=3500"

1 590477

  • 590477 - WASHER
  • Кол-во: 1

1 595565

  • 595565 - LIFTING CARRIAGE
  • Кол-во: 1

2 590481

  • 590481 - SPARE PART
  • Кол-во: 1

2 586303

  • 586303 - PIN
  • Кол-во: 1

3 590482

  • 590482 - SPARE PART
  • Кол-во: 1

4 590483

  • 590483 - SPARE PART
  • Кол-во: 1

4 595534

  • 595534 - SHOE
  • Кол-во: 4

5 590491

  • 590491 - SCREW
  • Кол-во: 1

5 595533

  • 595533 - SHOE SUPPORT
  • Кол-во: 4

6 590492

  • 590492 - SPARE PART
  • Кол-во: 1

6 595532

  • 595532 - REGISTER
  • Кол-во: 4

7 595535

  • 595535 - SPARE PART
  • Кол-во: 1

8 595561

  • 595561 - SPARE PART
  • Кол-во: 1

8 590498

  • 590498 - WASHER
  • Кол-во: 24

9 595562

  • 595562 - SPARE PART
  • Кол-во: 1

9 595536

  • 595536 - COVER
  • Кол-во: 4

10 590451

  • 590451 - SPARE PART
  • Кол-во: 1

10 595537

  • 595537 - SHIM
  • Кол-во: A.R.
  • A.R-в случае необходимости (указать кол-во
  • м.
  • м2)

11 595539

  • 595539 - CIRCLIP
  • Кол-во: 4

12 595538

  • 595538 - ROLLER
  • Кол-во: 4

13 595540

  • 595540 - BEARING
  • Кол-во: 8

14 595541

  • 595541 - SEAL RING
  • Кол-во: 2

15 595531

  • 595531 - LUBRICATOR
  • Кол-во: 4

31 586318

  • 586318 - PLATE
  • Кол-во: 4

32 586317

  • 586317 - PIN
  • Кол-во: 4

36 595560

  • 595560 - SUPPORT
  • Кол-во: 2
