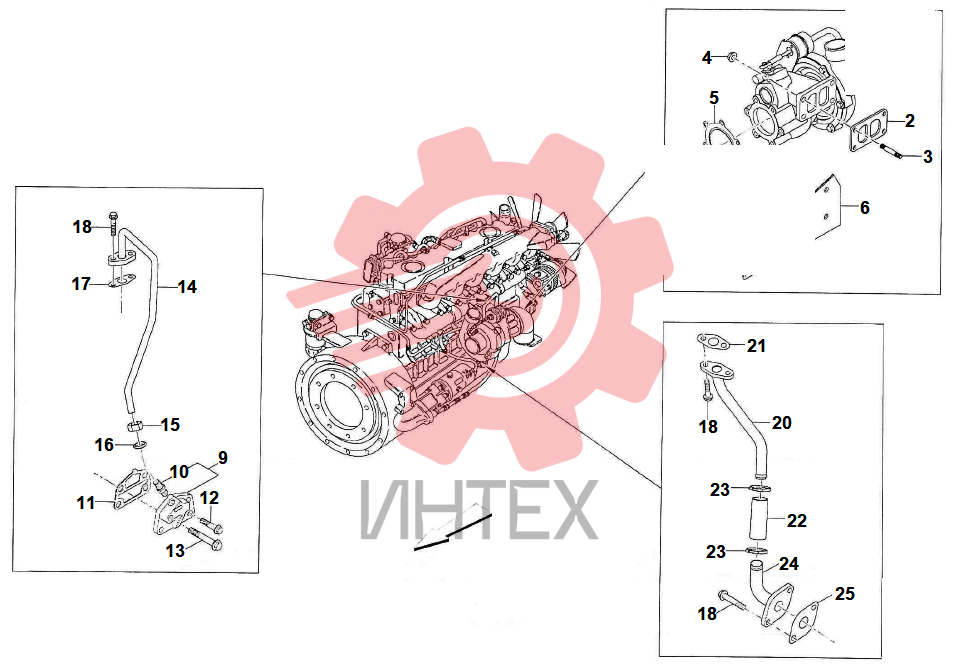

63. Двигатель (Perkins) - турбокомпрессор

63. Двигатель (Perkins) - турбокомпрессор

63. Двигатель (Perkins) - турбокомпрессор

1 585534

  • 585534 - TURBOCHARGER ASSY
  • Кол-во: 1

2 585535

  • 585535 - GASKET
  • Кол-во: 1

3 585536

  • 585536 - STUD
  • Кол-во: 4

4 585537

  • 585537 - NUT
  • Кол-во: 4

5 585539

  • 585539 - GASKET
  • Кол-во: 1

6 585538

  • 585538 - SUPPORT
  • Кол-во: 1

7 585322

  • 585322 - SCREW
  • Кол-во: 3

9 585543

  • 585543 - ADAPTER
  • Кол-во: 1

10 585544

  • 585544 - CONNECTION
  • Кол-во: 1

11 585545

  • 585545 - GASKET
  • Кол-во: 1

12 585323

  • 585323 - SCREW
  • Кол-во: 3

13 585467

  • 585467 - SCREW
  • Кол-во: 1

14 585547

  • 585547 - PIPE
  • Кол-во: 1

15 585549

  • 585549 - NUT
  • Кол-во: 1

16 585550

  • 585550 - NOSE
  • Кол-во: 1

17 585548

  • 585548 - GASKET
  • Кол-во: 1

18 585345

  • 585345 - SCREW
  • Кол-во: 6

20 585551

  • 585551 - PIPE
  • Кол-во: 1

21 585552

  • 585552 - GASKET
  • Кол-во: 1

22 585553

  • 585553 - COUPLING
  • Кол-во: 1

23 585554

  • 585554 - STRAP
  • Кол-во: 2

24 585555

  • 585555 - PIPE
  • Кол-во: 1

25 585556

  • 585556 - GASKET
  • Кол-во: 1
