CVS Ferrari
/
Погрузчик вилочный
/
Погрузчик вилочный F16 6 1
/

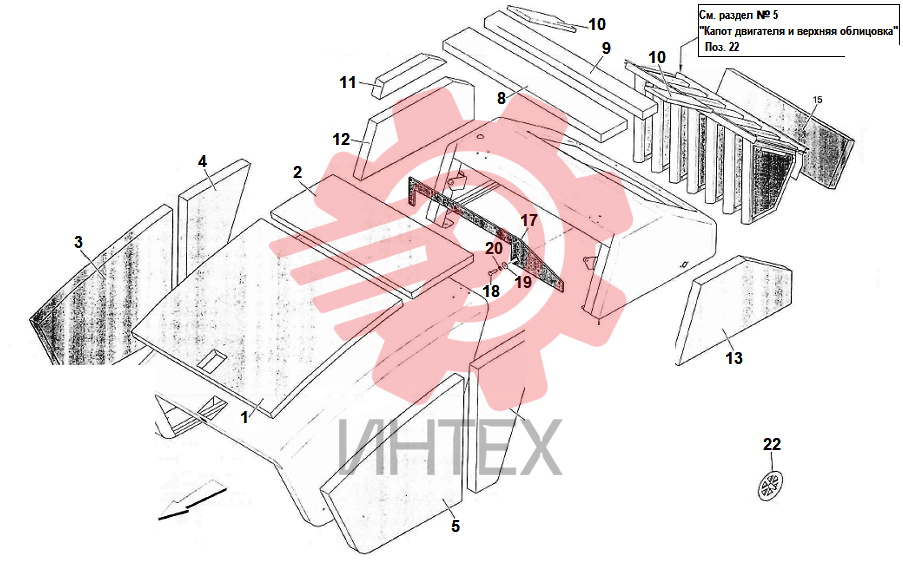

6. Звукоизоляция капота двигателя

6. Звукоизоляция капота двигателя

6. Звукоизоляция капота двигателя

1 594437

  • 594437 - SPARE PART
  • Кол-во: 1

2 594445

  • 594445 - SPARE PART
  • Кол-во: 1

3 594453

  • 594453 - SPARE PART
  • Кол-во: 1

4 594449

  • 594449 - SPARE PART
  • Кол-во: 1

5 594448

  • 594448 - SPARE PART
  • Кол-во: 1

6 594447

  • 594447 - SPARE PART
  • Кол-во: 1

7 594438

  • 594438 - SPARE PART
  • Кол-во: 1

8 594446

  • 594446 - SPARE PART
  • Кол-во: 1

9 594444

  • 594444 - SPARE PART
  • Кол-во: 1

10 594443

  • 594443 - SPARE PART
  • Кол-во: 1

11 594442

  • 594442 - SPARE PART
  • Кол-во: 1

12 594441

  • 594441 - SPARE PART
  • Кол-во: 1

13 594440

  • 594440 - SPARE PART
  • Кол-во: 1

14 594439

  • 594439 - SPARE PART
  • Кол-во: 1

18 00462

  • 00462 - SCREW M5x0
  • 8x20
  • Кол-во: 1
  • M5x0
  • 8x20

19 00751

  • 00751 - SPRING WASHER D.5
  • Кол-во: 1
  • D.5

20 00824

  • 00824 - FLAT WASHER D.5xD.15
  • Кол-во: 1
  • D.5xD.15

22 559395

  • 559395 - WASHER
  • Кол-во: 1
