Погрузчик вилочный F16 6 1
/

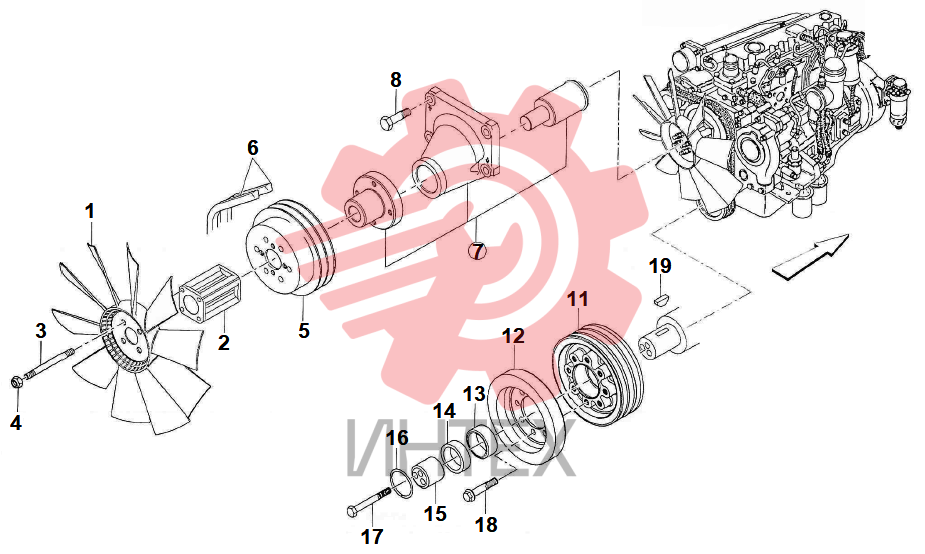

55. Двигатель (Perkins) - установка вентилятора (вентилятор и ремни)

55. Двигатель (Perkins) - установка вентилятора (вентилятор и ремни)

55. Двигатель (Perkins) - установка вентилятора (вентилятор и ремни)

1 583629

  • 583629 - FAN
  • Кол-во: 1

2 585295

  • 585295 - SPACER
  • Кол-во: 1

3 585296

  • 585296 - STUD
  • Кол-во: 4

4 585297

  • 585297 - NUT
  • Кол-во: 4

5 585298

  • 585298 - PULLEY
  • Кол-во: 1

6 583632

  • 583632 - BELTS SET
  • Кол-во: 1

7 585299

  • 585299 - FAN SUPPORT ASSY
  • Кол-во: 1

8 585300

  • 585300 - SCREW
  • Кол-во: 4

11 585301

  • 585301 - PULLEY
  • Кол-во: 1

12 585302

  • 585302 - DAMPER
  • Кол-во: 1

13 585303

  • 585303 - SPACER
  • Кол-во: 1

14 585304

  • 585304 - SEPARATOR RING
  • Кол-во: 1

15 585305

  • 585305 - LOCKING BUSHING
  • Кол-во: 1

16 585306

  • 585306 - O-RING
  • Кол-во: 1

17 585308

  • 585308 - BOLT
  • Кол-во: 3

18 585307

  • 585307 - SCREW
  • Кол-во: 8

19 585314

  • 585314 - KEY
  • Кол-во: 1
