Погрузчик вилочный F16 6 1
/

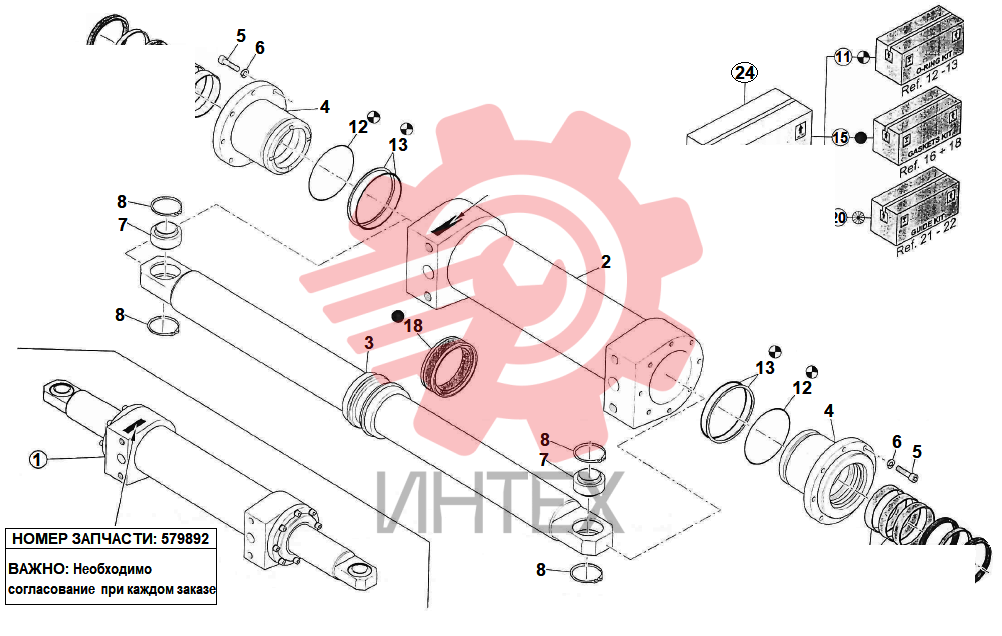

122. Цилиндр рулевой

122. Цилиндр рулевой

122. Цилиндр рулевой

1 579892

  • 579892 - STEERING CYLINDER ASSY

2 585094

  • 585094 - CYLINDER
  • Кол-во: 1

3 585095

  • 585095 - ROD
  • Кол-во: 1

4 585096

  • 585096 - GUIDE
  • Кол-во: 2

5 200180

  • 200180 - SCREW M10x1
  • 5x40
  • Кол-во: 16
  • M10x1
  • 5x40

6 00826

  • 00826 - SCHNORR WASHER D.10
  • Кол-во: 16
  • D.10

7 585071

  • 585071 - BALL JOINT
  • Кол-во: 2

8 100394

  • 100394 - CIRCLIP
  • Кол-во: 4

11 585085

  • 585085 - O-RING SSET
  • Кол-во: 1

15 585086

  • 585086 - GASKETS SET
  • Кол-во: 1

20 585087

  • 585087 - RINGS SET
  • Кол-во: 1

24 585088

  • 585088 - GASKETS SET ASSY
  • Кол-во: 1
