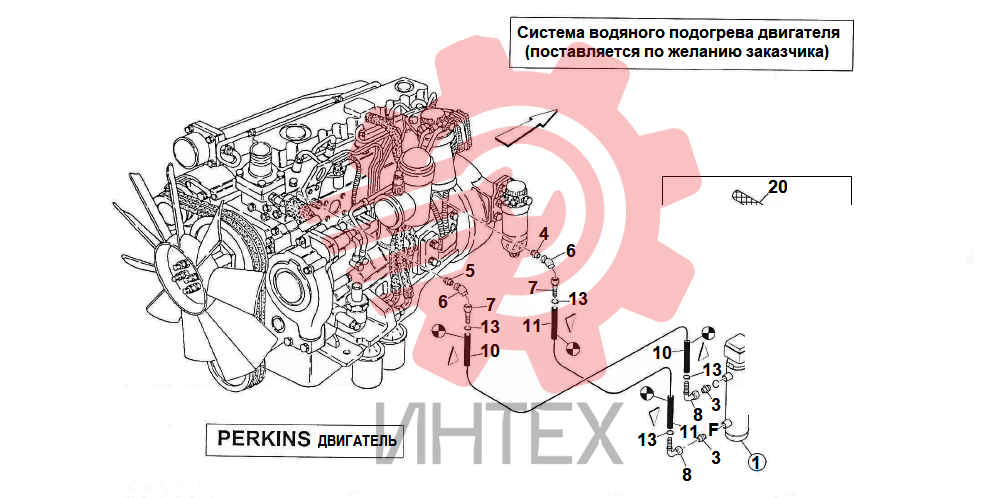

78. Система водяного подогрева двигателя (поставляется по желанию заказчика)

78. Система водяного подогрева двигателя (поставляется по желанию заказчика)

78. Система водяного подогрева двигателя (поставляется по желанию заказчика)

1 513561

  • 513561 - WATER HEATER
  • Кол-во: 1

3 101101

  • 101101 - CONNECTION
  • Кол-во: 2

4 592842

  • 592842 - CONNECTION
  • Кол-во: 1

5 101483

  • 101483 - CONNECTION
  • Кол-во: 1

6 536291

  • 536291 - CONNECTION 45°
  • Кол-во: 2
  • 45°

7 101499

  • 101499 - CONNECTION
  • Кол-во: 2

8 101500

  • 101500 - CONNECTION 90°
  • Кол-во: 2
  • 90°

10 579396

  • 579396 - HOSE
  • Кол-во: 1

11 595297

  • 595297 - HOSE
  • Кол-во: 1

13 100238

  • 100238 - STRAP
  • Кол-во: 4

15 00098

  • 00098 - SCREW M8x1
  • 25x25
  • Кол-во: 2
  • M8x1
  • 25x25

16 00775

  • 00775 - SPRING WASHER D.8
  • Кол-во: 2
  • D.8

17 00733

  • 00733 - FLAT WASHER D.8xD.24
  • Кол-во: 2
  • D.8xD.24

20 564828

  • 564828 - THERMAL INSULATING PROTECTION
  • Кол-во: A.R.
  • A.R-в случае необходимости (указать кол-во
  • м.
  • м2)
