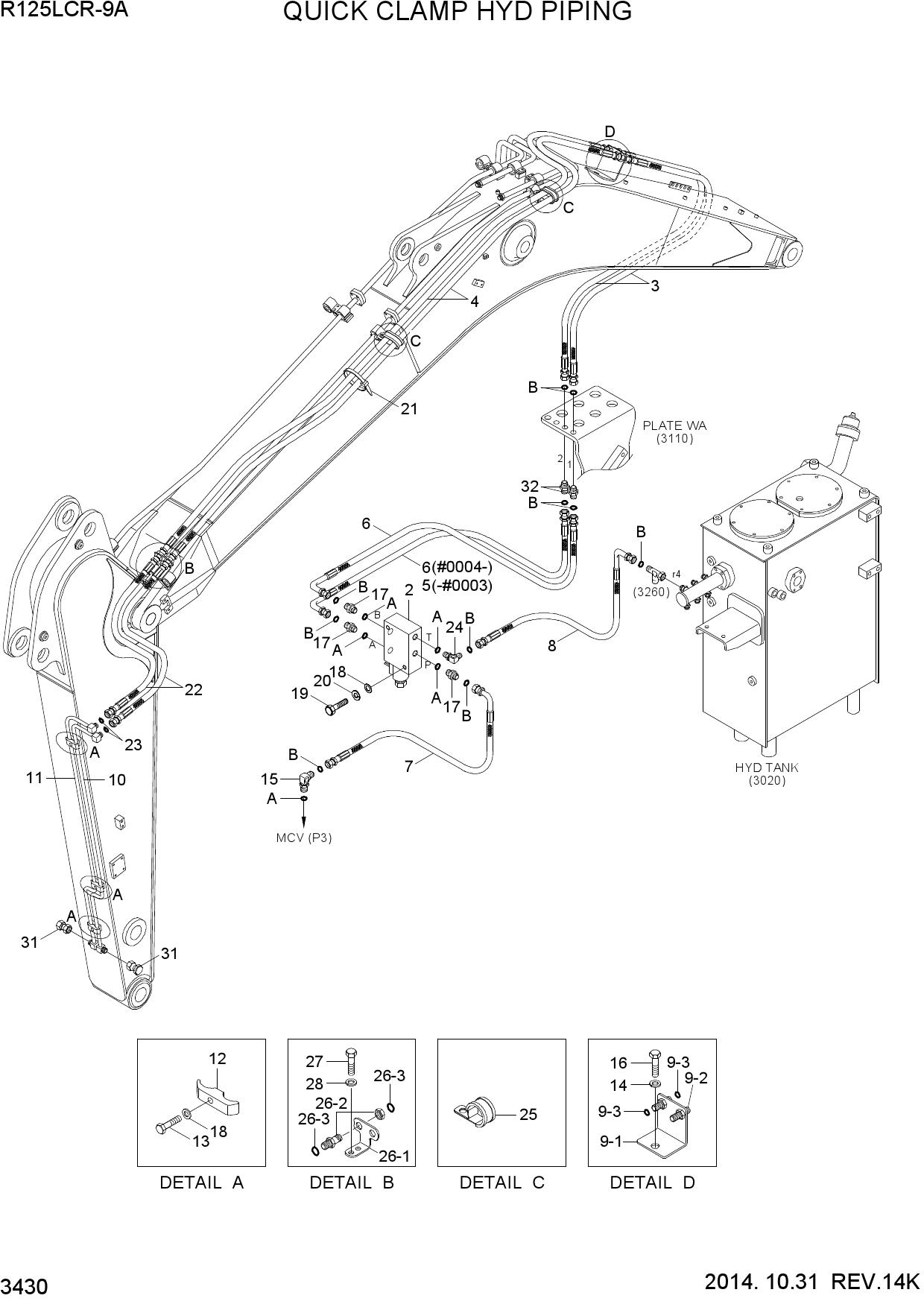

QUICK CLAMP HYD PIPING

QUICK CLAMP HYD PIPING

QUICK CLAMP HYD PIPING

1 31Q6-91720

  • 31Q6-91720 - SOLENOID VALVE-Q/CLAMP
  • Поз.: 2

2 B-34EA-91720

  • B-34EA-91720 - MANIFOLD
  • Поз.: 2-1

3 GS044200NC

  • GS044200NC - VALVE-SOLENOID
  • Поз.: 2-2

4 LTC0627VMD/DT

  • LTC0627VMD/DT - COIL
  • Поз.: 2-3

5 P913-047038

  • P913-047038 - HOSE ASSY-ORFS 0X0
  • Поз.: 3

6 P910-047074

  • P910-047074 - HOSE ASSY-ORFS 0X0
  • Поз.: 4

7 P930-047025

  • P930-047025 - HOSE ASSY-ORFS 0X90
  • Поз.: 5

8 P930-047026

  • P930-047026 - HOSE ASSY-ORFS 0X90
  • Поз.: 6

9 P930-047026

  • P930-047026 - HOSE ASSY-ORFS 0X90
  • Поз.: 6

10 P930-047014

  • P930-047014 - HOSE ASSY-ORFS 0X90
  • Поз.: 7

11 P930-042011

  • P930-042011 - HOSE ASSY-ORFS 0X90
  • Поз.: 8

12 33Q3-90680

  • 33Q3-90680 - TERMINAL ASSY
  • Поз.: 9

13 X540-120001

  • X540-120001 - CONNECTOR-ORFS
  • Поз.: 9-2

14 S621-011001

  • S621-011001 - O-RING
  • Поз.: 9-3

15 31N3-90630

  • 31N3-90630 - PIPE ASSY
  • Поз.: 10

16 31N3-90640YL

  • 31N3-90640YL - PIPE ASSY
  • Поз.: 10

17 31N3-90650YL

  • 31N3-90650YL - PIPE ASSY
  • Поз.: 10

18 31N3-90600

  • 31N3-90600 - PIPE ASSY
  • Поз.: 11

19 31N3-90610YL

  • 31N3-90610YL - PIPE ASSY
  • Поз.: 11

20 31N3-90620YL

  • 31N3-90620YL - PIPE ASSY
  • Поз.: 11

21 34EA-91811

  • 34EA-91811 - CLAMP-PIPE
  • Поз.: 12

22 S017-100302

  • S017-100302 - BOLT-HEX
  • Поз.: 13

23 S411-160006

  • S411-160006 - WASHER-SPRING
  • Поз.: 14

24 X520-110012

  • X520-110012 - ELBOW-90
  • ORFS
  • Поз.: 15

25 S017-16040D

  • S017-16040D - BOLT-HEX
  • Поз.: 16

26 X500-110001

  • X500-110001 - CONNECTOR-ORFS
  • Поз.: 17

27 S441-100006

  • S441-100006 - WASHER-HARDENED
  • Поз.: 18

28 S017-100556

  • S017-100556 - BOLT-HEX
  • Поз.: 19

29 S411-100006

  • S411-100006 - WASHER-SPRING
  • Поз.: 20

30 S554-054300

  • S554-054300 - CLAMP-BAND
  • Поз.: 21

31 P915-047028

  • P915-047028 - HOSE ASSY-ORFS 0X0
  • Поз.: 22

32 P915-047034

  • P915-047034 - HOSE ASSY-ORFS 0X0
  • Поз.: 22

33 P915-047029

  • P915-047029 - HOSE ASSY-ORFS 0X0
  • Поз.: 22

34 S621-011001

  • S621-011001 - O-RING
  • Поз.: 23

35 X520-110001

  • X520-110001 - ELBOW-90
  • ORFS
  • Поз.: 24

36 31L7-10200

  • 31L7-10200 - CLAMP-TUBE
  • Поз.: 25

37 31Q4-93750

  • 31Q4-93750 - TERMINAL ASSY
  • Поз.: 26

38 X540-120001

  • X540-120001 - CONNECTOR-ORFS
  • Поз.: 26-2

39 S621-011001

  • S621-011001 - O-RING
  • Поз.: 26-3

40 S017-120656

  • S017-120656 - BOLT-HEX
  • Поз.: 27

41 S411-120006

  • S411-120006 - WASHER-SPRING
  • Поз.: 28

42 P290-100102

  • P290-100102 - CAP
  • Поз.: 31

43 X540-120001

  • X540-120001 - CONNECTOR-ORFS
  • Поз.: 32
