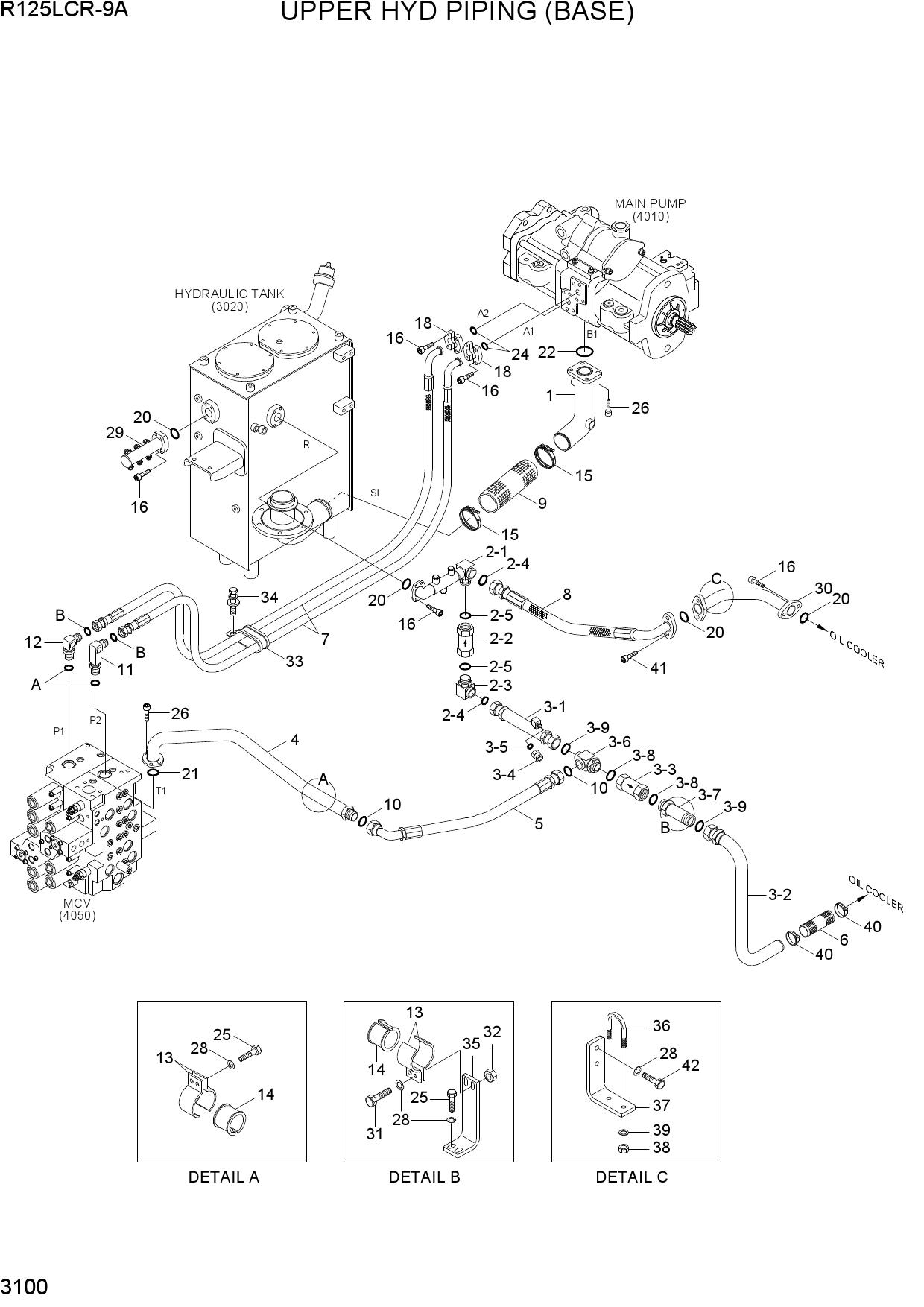

UPPER HYD PIPING (BASE)

UPPER HYD PIPING (BASE)

UPPER HYD PIPING (BASE)

1 37Q4-14201

  • 37Q4-14201 - PIPE ASSY SUNCTION-1P
  • Поз.: 1

2 33Q3-13240

  • 33Q3-13240 - PIPE SUB ASSY
  • Поз.: 2

3 33Q3-13250

  • 33Q3-13250 - PIPE ASSY
  • Поз.: 2-1

4 31E9-0142

  • 31E9-0142 - VALVE-CHECK
  • Поз.: 2-2

5 31Q4-02260

  • 31Q4-02260 - ELBOW-90
  • Поз.: 2-3

6 S621-025001

  • S621-025001 - O-RING
  • Поз.: 2-4

7 S631-044004

  • S631-044004 - O-RING
  • Поз.: 2-5

8 37Q4-14230

  • 37Q4-14230 - PIPE SUB ASSY
  • Поз.: 3

9 31Q4-14131

  • 31Q4-14131 - PIPE ASSY
  • Поз.: 3-1

10 37Q4-14120

  • 37Q4-14120 - PIPE ASSY
  • Поз.: 3-2

11 31E9-0141

  • 31E9-0141 - CHECK VALVE
  • Поз.: 3-3

12 X710-100105

  • X710-100105 - CAP-ORFS
  • Поз.: 3-4

13 S621-018001

  • S621-018001 - O-RING
  • Поз.: 3-5

14 31Q4-02270

  • 31Q4-02270 - TEE
  • Поз.: 3-6

15 31Q4-14240

  • 31Q4-14240 - CONNECTOR-ORFS
  • Поз.: 3-7

16 S631-044004

  • S631-044004 - O-RING
  • Поз.: 3-8

17 S621-025001

  • S621-025001 - O-RING
  • Поз.: 3-9

18 33Q3-13111

  • 33Q3-13111 - PIPE ASSY
  • Поз.: 4

19 P923-202014

  • P923-202014 - HOSE ASSY-ORFS 0X45
  • Поз.: 5

20 P760-063015

  • P760-063015 - HOSE-RUBBER
  • Поз.: 6

21 31Q4-17510

  • 31Q4-17510 - HOSE ASSY(HI-GRADE)
  • Поз.: 7

22 37Q4-14290

  • 37Q4-14290 - HOSE ASSY-ORFS
  • Поз.: 8

23 P760-093020

  • P760-093020 - HOSE-RUBBER
  • Поз.: 9

24 S621-025001

  • S621-025001 - O-RING
  • Поз.: 10

25 31N5-10250

  • 31N5-10250 - ELBOW-90
  • LONG
  • ORFS
  • Поз.: 11

26 X520-110004

  • X520-110004 - ELBOW-90
  • ORFS
  • Поз.: 12

27 34L1-01850

  • 34L1-01850 - CLAMP
  • Поз.: 13

28 34L1-01860

  • 34L1-01860 - GROMMET
  • Поз.: 14

29 31Q6-10850

  • 31Q6-10850 - CLAMP-BAND
  • T-BOLT
  • Поз.: 15

30 S109-100306

  • S109-100306 - BOLT-SOCKET
  • Поз.: 16

31 P174-120102

  • P174-120102 - FLANGE-HYD
  • SPLIT
  • Поз.: 18

32 Y171-027004

  • Y171-027004 - O-RING
  • Поз.: 20

33 Y172-003004

  • Y172-003004 - O-RING
  • Поз.: 21

34 S631-071001

  • S631-071001 - O-RING
  • Поз.: 22

35 Y171-019004

  • Y171-019004 - O-RING
  • Поз.: 24

36 S017-120306

  • S017-120306 - BOLT-HEX
  • Поз.: 25

37 S109-120306

  • S109-120306 - BOLT-SOCKET
  • Поз.: 26

38 S403-122006

  • S403-122006 - WASHER-PLAIN
  • Поз.: 28

39 31Q4-14190

  • 31Q4-14190 - PIPE WA
  • Поз.: 29

40 37Q4-14220

  • 37Q4-14220 - PIPE WA
  • Поз.: 30

41 S017-120406

  • S017-120406 - BOLT-HEX
  • Поз.: 31

42 S205-121006

  • S205-121006 - NUT-HEX
  • Поз.: 32

43 31L7-10360

  • 31L7-10360 - CLAMP
  • Поз.: 33

44 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 34

45 37Q4-14280

  • 37Q4-14280 - BRACKET-PIPE
  • Поз.: 35

46 S070-024354

  • S070-024354 - U-BOLT
  • Поз.: 36

47 37Q4-14250

  • 37Q4-14250 - PLATE
  • Поз.: 37

48 S205-10100B

  • S205-10100B - NUT-HEX
  • Поз.: 38

49 S441-10000B

  • S441-10000B - WASHER-HARDENED
  • Поз.: 39

50 31Q6-10820

  • 31Q6-10820 - CLAMP-BAND
  • T-BOLT
  • Поз.: 40

51 S109-100356

  • S109-100356 - BOLT-SOCKET
  • Поз.: 41

52 S017-120256

  • S017-120256 - BOLT-HEX
  • Поз.: 42
