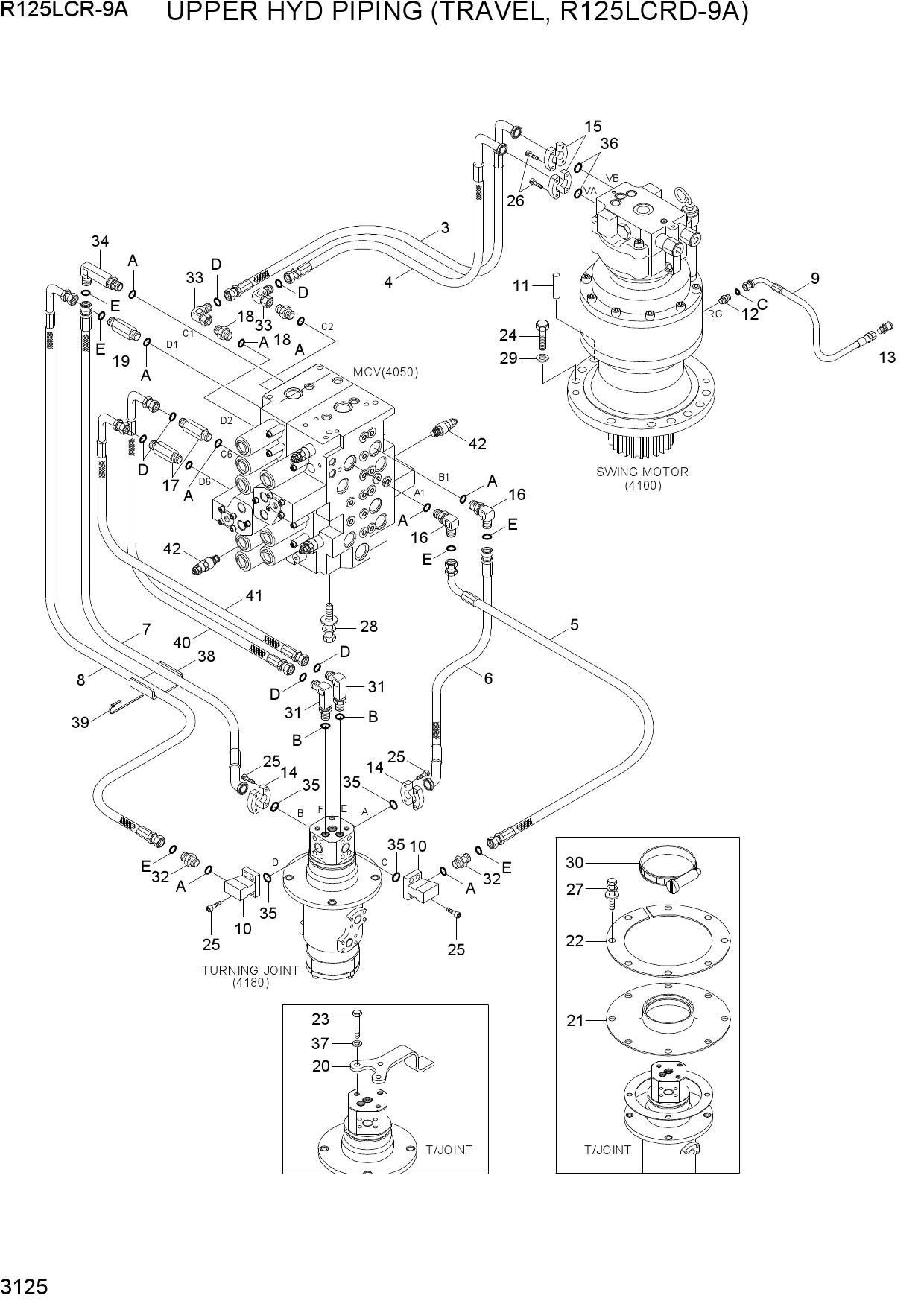

UPPER HYD PIPING (TRAVEL, R125LCRD-9A)

UPPER HYD PIPING (TRAVEL, R125LCRD-9A)

UPPER HYD PIPING (TRAVEL, R125LCRD-9A)

1 P983-086327

  • P983-086327 - HOSE ASSY-ORFS 0X90
  • Поз.: 3

2 P983-086325

  • P983-086325 - HOSE ASSY-ORFS 0X90
  • Поз.: 4

3 P933-127028

  • P933-127028 - HOSE ASSY-ORFS 0X90
  • Поз.: 5

4 31Q4-14220

  • 31Q4-14220 - HOSE ASSY
  • Поз.: 6

5 31Q4-14230

  • 31Q4-14230 - HOSE ASSY
  • Поз.: 7

6 P933-127024

  • P933-127024 - HOSE ASSY-ORFS 0X90
  • Поз.: 8

7 31Q4-14212

  • 31Q4-14212 - HOSE ASSY
  • Поз.: 9

8 31N4-12240

  • 31N4-12240 - BLOCK
  • Поз.: 10

9 31E3-3053

  • 31E3-3053 - PIN-DOWEL
  • Поз.: 11

10 31N7-12400

  • 31N7-12400 - CONNECTOR-ORFS
  • Поз.: 12

11 31Q4-11200

  • 31Q4-11200 - VALVE-DRAIN
  • Поз.: 13

12 P173-120102

  • P173-120102 - FLANGE-HYD
  • SPLIT
  • Поз.: 14

13 P173-080101

  • P173-080101 - FLANGE-SPLIT
  • Поз.: 15

14 X520-110004

  • X520-110004 - ELBOW-90
  • ORFS
  • Поз.: 16

15 X511-112534

  • X511-112534 - CONNECTOR-LONG
  • ORFS
  • Поз.: 17

16 X500-110017

  • X500-110017 - CONNECTOR-ORFS
  • Поз.: 18

17 X511-112546

  • X511-112546 - CONNECTOR-LONG
  • ORFS
  • Поз.: 19

18 31Q4-11160

  • 31Q4-11160 - BRACKET-T/JOINT
  • Поз.: 20

19 31N1-40941

  • 31N1-40941 - RUBBER-T/JOINT
  • Поз.: 21

20 31N1-40951

  • 31N1-40951 - COVER-T/JOINT
  • Поз.: 22

21 S017-140306

  • S017-140306 - BOLT-HEX
  • Поз.: 23

22 S017-16055D

  • S017-16055D - BOLT-HEX
  • Поз.: 24

23 S109-100306

  • S109-100306 - BOLT-SOCKET
  • Поз.: 25

24 S109-080256

  • S109-080256 - BOLT-SOCKET
  • Поз.: 26

25 S037-102026

  • S037-102026 - BOLT-W/WASHER
  • Поз.: 27

26 S037-123526

  • S037-123526 - BOLT-W/WASHER
  • Поз.: 28

27 S441-160006

  • S441-160006 - WASHER-HARDENED
  • Поз.: 29

28 S520-130000

  • S520-130000 - CLAMP-HOSE
  • Поз.: 30

29 31N8-40310

  • 31N8-40310 - ELBOW-90
  • ORFS
  • LONG
  • Поз.: 31

30 X500-110004

  • X500-110004 - CONNECTOR-ORFS
  • Поз.: 32

31 X850-535300

  • X850-535300 - ELBOW-90
  • SWIVEL
  • ORFS
  • Поз.: 33

32 31N5-10250

  • 31N5-10250 - ELBOW-90
  • LONG
  • ORFS
  • Поз.: 34

33 Y171-019004

  • Y171-019004 - O-RING
  • Поз.: 35

34 Y171-015004

  • Y171-015004 - O-RING
  • Поз.: 36

35 S411-140006

  • S411-140006 - WASHER-SPRING
  • Поз.: 37

36 34E7-03140

  • 34E7-03140 - GROMMET
  • Поз.: 38

37 S551-050203

  • S551-050203 - CLAMP-BAND
  • Поз.: 39

38 P933-087022

  • P933-087022 - HOSE ASSY-ORFS 0X90
  • Поз.: 40

39 P933-087024

  • P933-087024 - HOSE ASSY-ORFS 0X90
  • Поз.: 41

40 31Q4-99560

  • 31Q4-99560 - VALVE-PORT RELIEF
  • Поз.: 42
