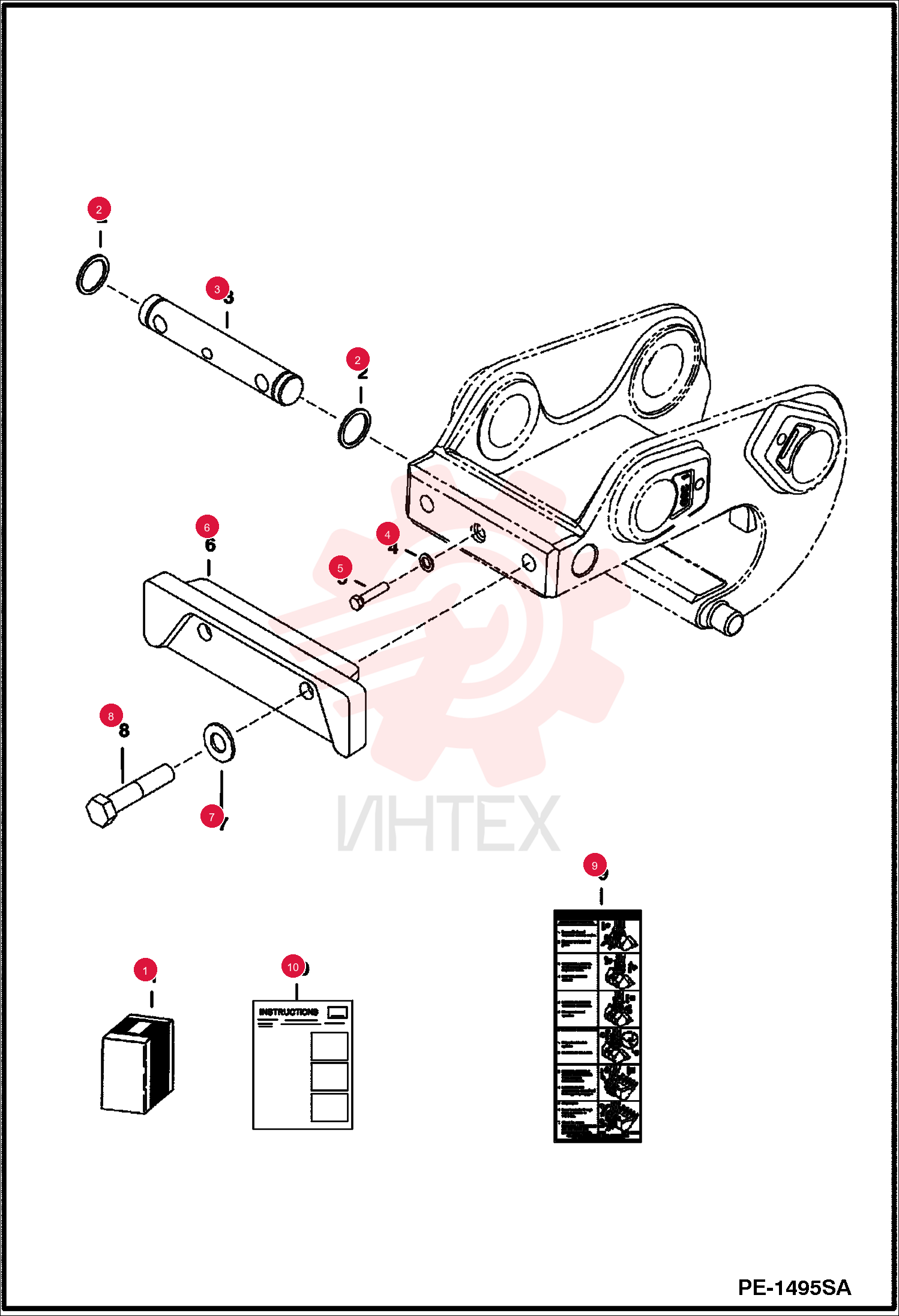

6817828 Комплект обменный, накладной на болтах (часть 1)

6817828 Комплект обменный, накладной на болтах (часть 1)

6817828 Комплект обменный, накладной на болтах (часть 1)

1 6817828

  • 6817828 - Комплект обменный
  • накладной на болтах

2 58K214

  • 58K214 - Кольцо уплотнительное (О-кольцо) 10

3 6733540

  • 6733540 - Палец

4 17EM100

  • 17EM100 - Шайба

5 1CM1050

  • 1CM1050 - Винт

6 7103112

  • 7103112 - Отливка

7 6816369

  • 6816369 - Прокладка

8 17C1056

  • 17C1056 - Болт

9 6806121

  • 6806121 - Наклейка

10 6902620

  • 6902620 - Инструкция
