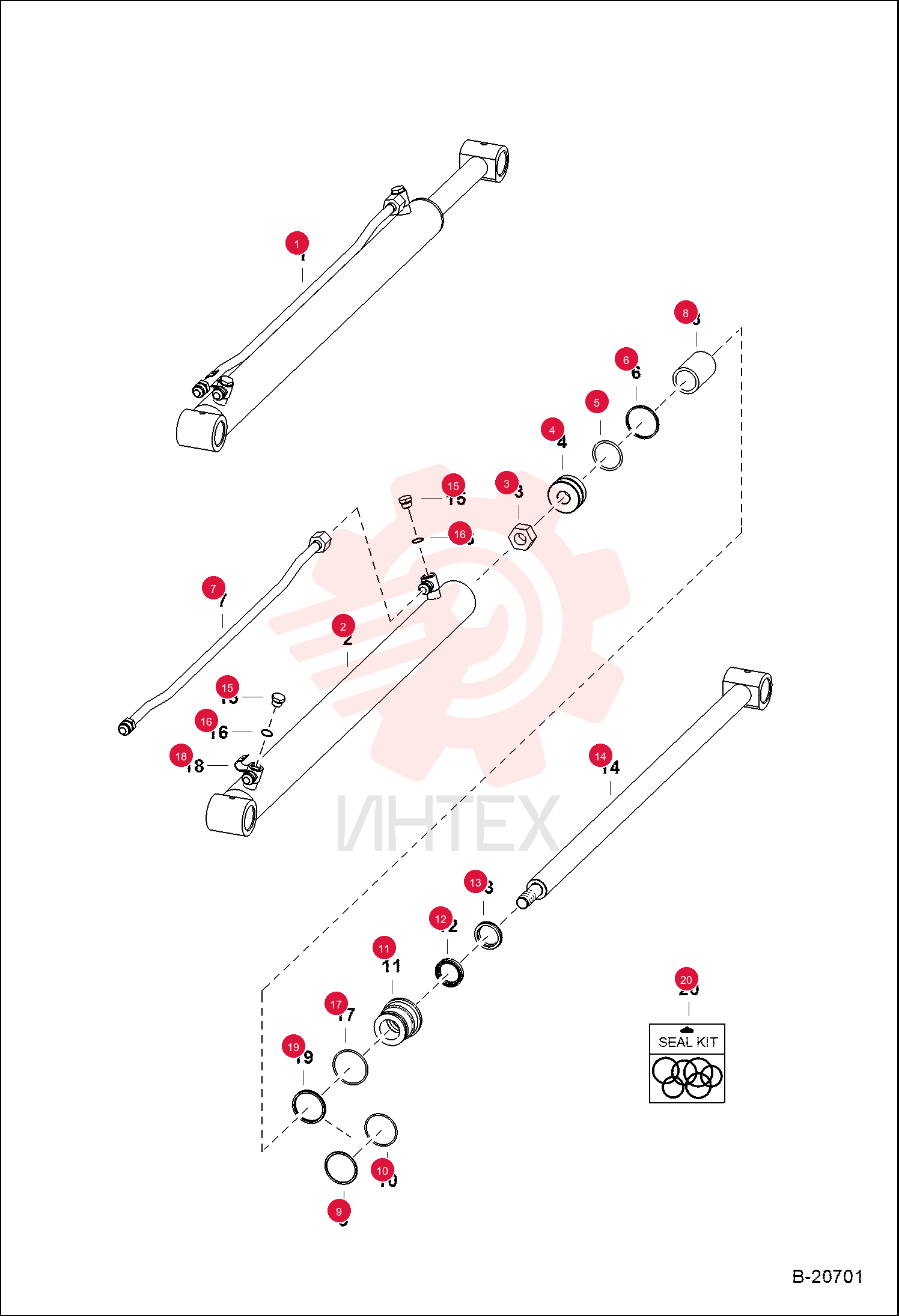

6812771 Цилиндр подъема (часть 1)

6812771 Цилиндр подъема (часть 1)

6812771 Цилиндр подъема (часть 1)

1 6812771

  • 6812771 - Цилиндр подъема
  • Поз. 2-18 - ранее 6808340

2 6587792

  • 6587792 - Корпус

3 92D14

  • 92D14 - Гайка

4 6808338

  • 6808338 - Поршень

5 54K30118

  • 54K30118 - Кольцо уплотнительное (О-кольцо)

6 6516231

  • 6516231 - Уплотнение

7 6808626

  • 6808626 - Трубопровод

8 6808336

  • 6808336 - Втулка (распорная)

9 54K40124

  • 54K40124 - Кольцо уплотнительное (О-кольцо)

10 73K224

  • 73K224 - Кольцо уплотнительное (О-кольцо)

11 6539323

  • 6539323 - Головка цилиндра подъёма

12 6667324

  • 6667324 - Уплотнение

13 6665208

  • 6665208 - Грязесъемник штока цилиндра

14 6807141

  • 6807141 - Тяга
  • Хромированный

15 90KV2

  • 90KV2 - Пробка (заглушка)
  • С поз. 16

16 95K3

  • 95K3 - Кольцо уплотнительное (О-кольцо)

17 82K136

  • 82K136 - Кольцо уплотнительное (О-кольцо)
  • Ранее 58K136

18 6690910

  • 6690910 - Зажим

20 7137770

  • 7137770 - Комплект уплотнений цилиндра
  • Поз. 3
  • 5
  • 6
  • 9
  • 10
  • 12
  • 13 и 18 - ранее 6804927
